Разработка конструкторской документации на металлоконструкции газоходов системы газоочистки

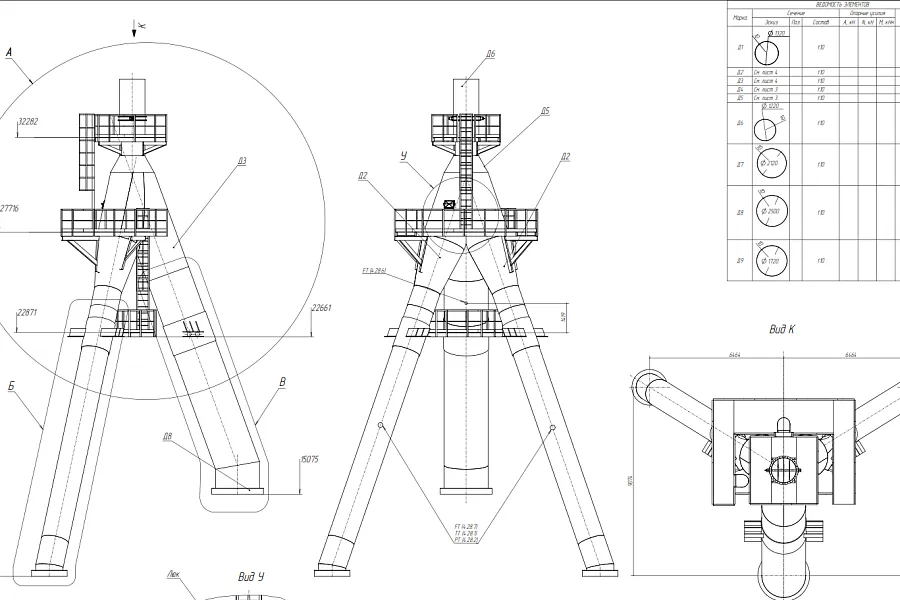

Система газоочистки предназначена для отвода и охлаждения воздушных масс после процесса переработки вельц-окиси цинка. После очистки от пыли,воздушные массы могут быть свободно отведены в атмосферу. На основе технического задания проведено проектирование газоходов от пылеосадительных камер до пылевых фильтров и от пылевых фильтров до дымовой трубы. Составлены чертежи марки КМ, учитывающие конструктивные особенности и разрежение в трубах.


В рамках работ:

- составлено стройзадание на конструкции железобетонные для установки кулера, камер и газоходов.

- сделана компоновка пылевыгружных конвейеров и задание на их установку

- разработан комплект конструкторской документации для изготовления систем газоочистки и его опорных металлоконструкций, с прочностными расчетами и предварительной закупочной ведомостью.

- Сделан расчет газодинамики трактов.

Характеристики

  • масса металла: 100 т

  • Протяженность газоходов общая – 165 м

  • Разрежение в газоходах – до 5000 Па

Преимущества

  • Проработка всех конструкций в 3D. Уменьшения количества ошибок

  • Соответствование требованиям аэродинамики

  • Проверка размеров покупных изделий на применяемость с учетом габаритов площадки

Применение

  • Проектирование промышленных линий

  • Проектирование заводов по переработке сырья
