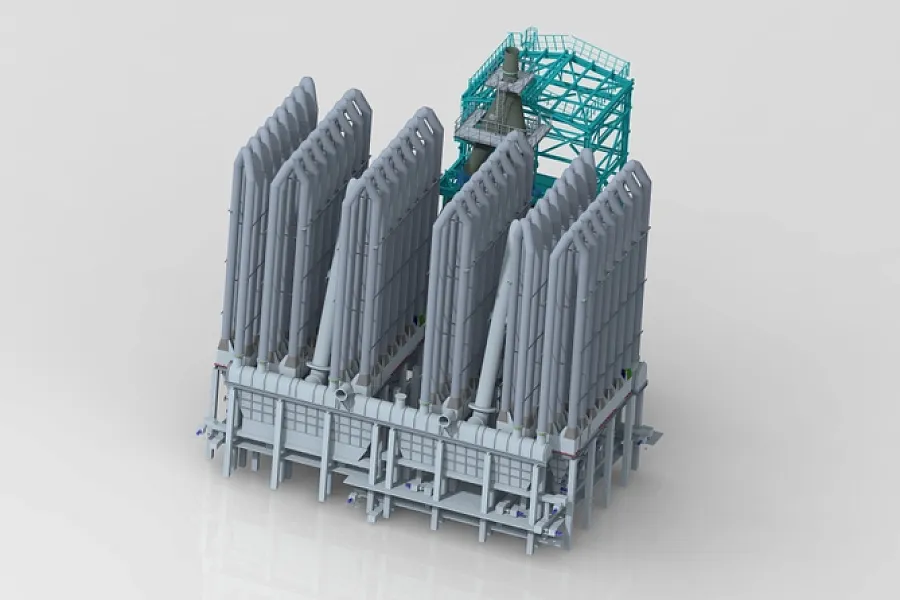

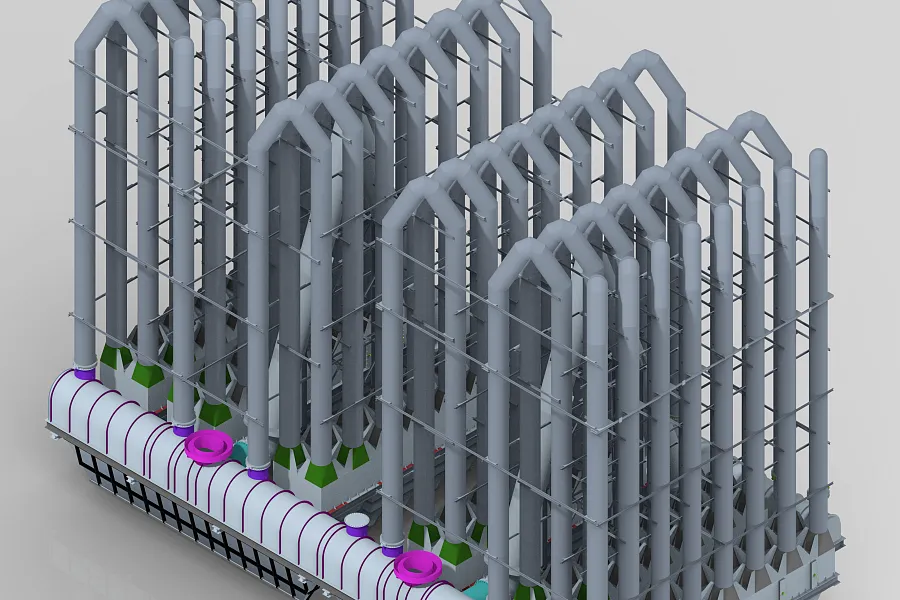

Система газоочистки типа Кулер для процесса переработки вельц-окиси цинка

Система газоочистки предназначена для отвода и охлаждения воздушных масс после процесса переработки вельц-окиси цинка, а также для первичного отделения пылевых отложений от газов.

В рамках работ:

- проведено моделирование аэродинамики данного процесса, с целью определения выходных температур воздушных потоков и других параметров

- составлено стройзадание на конструкции железобетонные для установки кулера, камер и газоходов.

- сделана компоновка пылевыгружных конвейеров и задание на их установку

- разработан полный комплект конструкторской документации для изготовления систем газоочистки и его опорных металлоконструкций, с прочностными расчетами и предварительной закупочной сметой

Характеристики

  • Масса около 540 тонн

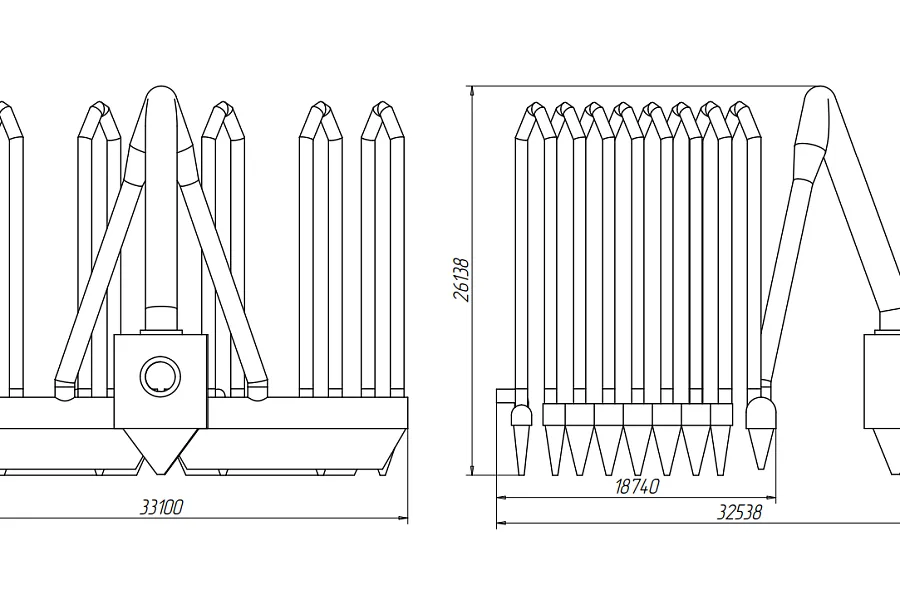

  • Общие габариты без учета опор и пылетранспорта 26*19*34 м

  • Количество газов на входе до 42000 нм3/ч

  • Температура газов на входе до 800 °C

Преимущества

  • Проект разработан с учетом современных технологий
  • Произведен проверочный расчет газодинамики кулера

Применение

Отвод воздушных масс при процессе переработки вельц-окиси цинка

Охлаждение газов при процессе переработки вельц-окиси цинка

Получение и осаждение пыли при переработке вельц-окиси цинка
