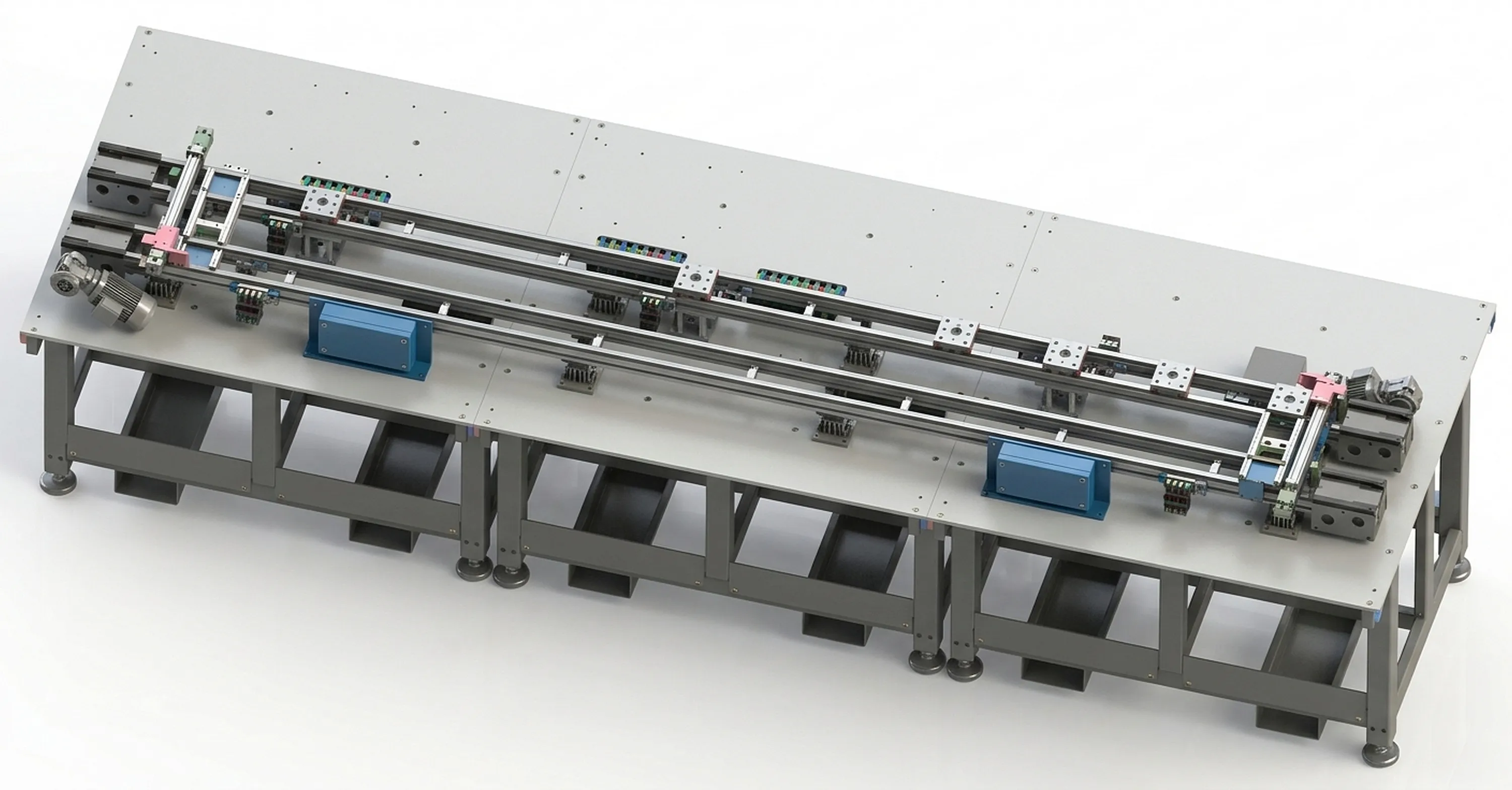

Система предназначена для автоматизированного перемещения паллет с изделиями между постами сборки, контроля и технологических операций. Паллета останавливается и фиксируется в зоне выполнения работы; при необходимости поднимается над лентой. Это поставка модульного стандартного решения с подбором конфигурации под ТЗ, а не разработка уникального конвейера «с нуля». По классу — аналог Bosch Rexroth TS 1: малые изделия, паллеты от 80×80 мм, масса паллеты с изделием до 3 кг.

Принцип работы

Паллета не закреплена на тяговом органе. Её увлекают две непрерывно движущиеся ленты (в отдельных исполнениях — зубчатый ремень, пластинчатая или накопительная роликовая цепь). Привод работает постоянно.

  • Остановка на посту — пневматический стопор: паллета удерживается, лента продолжает движение (паллета проскальзывает). Открытие стопора — по сигналу поста или вручную.
  • Накопление — перед постом можно собрать буфер из нескольких паллет и скомпенсировать разницу тактов.
  • Позиционирование — при необходимости паллета поднимается над лентой (до 50 мм) и фиксируется; усилие процесса до 100 Н.
  • Адресация — маршрут и состояние обработки могут храниться на носителе данных паллеты (децентрализованно или в контроллере линии).

Компоновки трассы

Из типовых секций собирается трасса нужной формы: от простой линии до замкнутого контура с ответвлениями. Ниже — восемь рабочих вариантов. Под списком те же схемы в том же порядке.

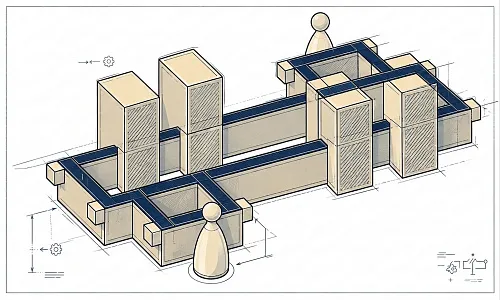

  • Смешанная схема — на одной трассе сочетаются прямые участки, петля и ответвления. Её ставят, когда одного контура не хватает: часть операций идёт в основном потоке, часть — на выделенных ветках. Это не отдельный тип секции, а комбинация типовых модулей под маршрут изделия.

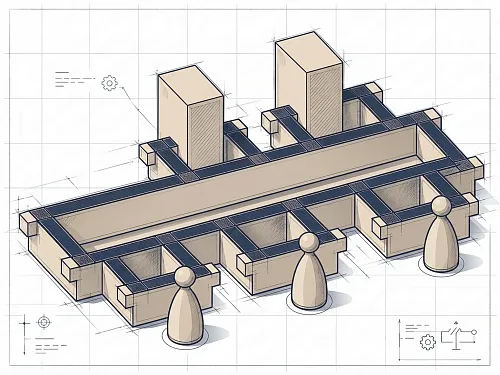

  • Параллельные рабочие места — несколько постов стоят рядом на общем потоке. Паллеты распределяются по местам без удлинения линии, операции выполняются одновременно. От смешанной схемы отличается тем, что геометрия трассы остаётся простой, а параллельны именно посты, а не контуры.

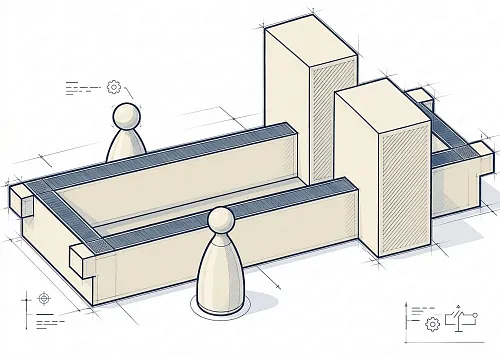

  • U-образная форма (с лифтом) — компактная «подкова»: загрузка и выгрузка оказываются с одной стороны площадки. Лифт нужен, если посты или возврат паллет лежат на другом уровне. Не путать с подъёмом паллеты на 50 мм в зоне операции — тот модуль работает на посту, а не между ярусами трассы.

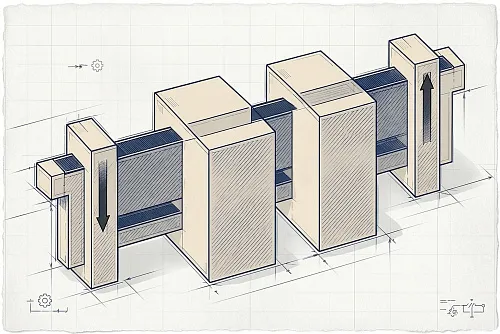

  • Линейная компоновка (с лифтом) — прямая трасса с вертикальной передачей паллет на другой ярус. Её выбирают при вытянутой площадке и перепаде высоты, когда петля не нужна. Лифт здесь — переход между уровнями линии, а не позиционирование на рабочем месте.

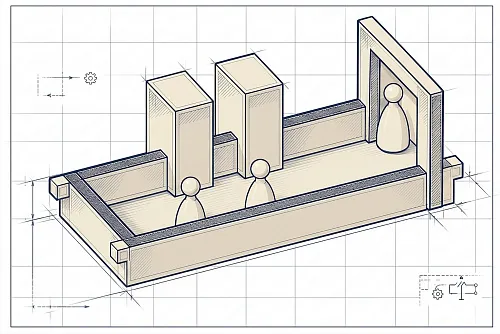

  • Прямоугольный контур — замкнутый прямоугольник из линейных и криволинейных секций. Паллеты возвращаются в начало цикла по периметру. От U-образной формы отличается замкнутым оборотом: отдельный возвратный путь не проектируют.

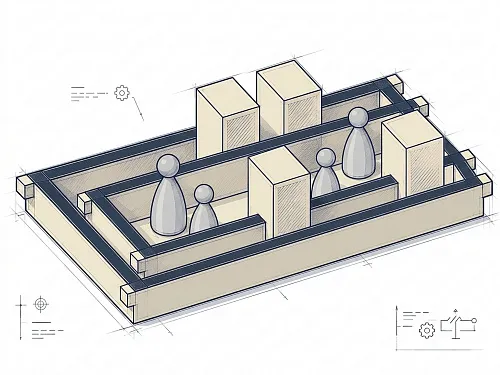

  • Главный контур — базовая замкнутая петля, посты стоят по ходу движения. Это исходная схема для большинства сборочных линий: накопительный поток, общий такт, типовые стопоры и позиционеры. От прямоугольника отличается не формой секций, а тем, что контур может быть любой замкнутой петлёй, не только четырьмя сторонами.

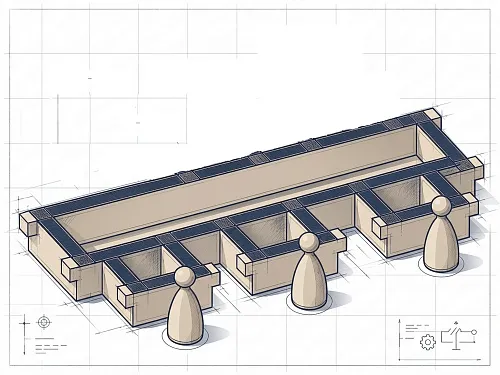

  • Главный контур — станции в ряд — та же петля, но посты собраны подряд вдоль одной стороны. С другой стороны остаётся транспорт и возврат. Так проще доступ операторов, одинаковый такт и короче коммуникации. Это не отдельный модуль, а раскладка постов на главном контуре.
  • Боковой контур и смешанная форма — шунт: паллета выводится из основного такта на боковую ветку и возвращается после операции. На ответвлении допустима смешанная геометрия (прямая, петля, параллельные посты). От смешанной схемы на всей трассе отличается тем, что «смешение» локализовано на боковом контуре, а главный поток сохраняет свой такт.

Нагрузка и ограничения

Нагрузка паллеты — это масса пустой паллеты, изделия, оснастки и носителя данных. Суммарная масса паллет, одновременно накопленных на участке, не должна превышать допустимую нагрузку секции; иначе участок делят на несколько. Центр тяжести груза — по возможности по центру паллеты; высота центра тяжести не больше половины ширины паллеты, иначе возможны срывы на разгоне, поворотах и перекладках.

Подбор под площадку

До поставки фиксируют изделие, размер и массу паллеты, число постов, такт и компоновку трассы. Проверяют монтажные ограничения, основание, электропитание и пневмосеть.

Характеристики транспортной системы

Окончательные параметры рассчитываются под конкретную задачу и выбранную компоновку. Ниже — типовой диапазон аналога Bosch Rexroth TS 1.

ПараметрЗначение
Ширина колеи80, 120, 160 мм
Длина секцииот 1000 до 12 000 мм
Допустимая нагрузка на секцию (в накоплении)до 80 кг
Масса паллеты с изделиемдо 3 кг
Минимальная масса паллеты0,5 кг (для корректной работы стопоров и позиционирования)
Усилие процесса (позиционирующий модуль)до 100 Н
Подъём паллеты над лентойдо 50 мм
Пневмопитаниесжатый воздух 4–6 бар (расчётные данные при 5 бар)
Рабочая температура+5…+40 °C; до +60 °C при снижении нагрузки на 20 %
Температура хранения−25…+70 °C
Относительная влажность5–85 %, без конденсата
Электропитаниетрёхфазная сеть; двигатели IP 55 с термоконтактами, 0,12–0,37 кВт
ПрименениеESD/EPA зоны, чистые помещения до ISO 7, сухие помещения
Реверсивный режимдопустим
Материалысталь с антикоррозионной защитой, алюминий, латунь, полиуретан, полиамид, сверхвысокомолекулярный полиэтилен

Ширина колеи задаётся размером паллеты. У прямоугольных паллет продольная и поперечная колеи могут различаться. Суммарная масса паллет на участке не должна превышать нагрузку секции.

Типовые модули системы

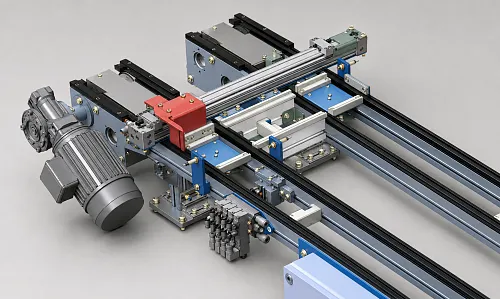

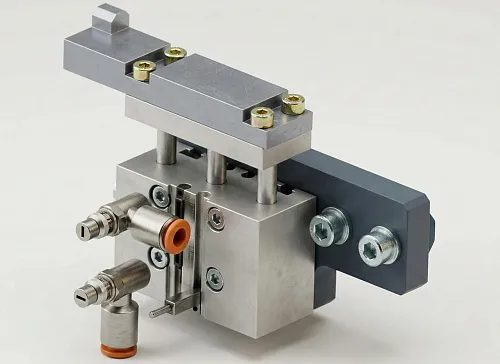

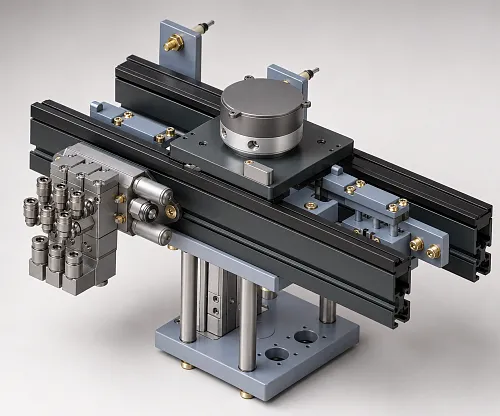

Трасса собирается из согласованных модулей: паллет, линейных ленточных секций, привода перекидывания между линиями, подъёмного модуля и позиционера-стопора. Карточки ниже — отдельные позиции поставки; совместимость и нагрузка задаются выбранной компоновкой.

Выполненные проекты

Преимущества системы

  • Накопительный принцип — паллеты не закреплены на тяговом органе, образуют буфер перед постом и подаются по готовности операции.
  • Модульность — трасса любой сложности из линейных секций, кривых, перекидывания, подъёма и позиционирования.
  • Точное позиционирование — подъём паллеты до 50 мм над лентой, усилие процесса до 100 Н.
  • Для малых изделий — паллеты от 80×80 мм, масса паллеты с изделием до 3 кг.
  • Энергоэффективность — доступны исполнения приводов с пониженным энергопотреблением.
  • Низкие эксплуатационные затраты — большинство узлов не требует регулярного обслуживания.

Для подбора нужны

  • габариты, масса и форма изделия;
  • тип и размеры паллет (или требования к ним);
  • число рабочих постов и последовательность операций;
  • требуемый такт / производительность;
  • компоновка площадки и монтажные условия;
  • условия среды: температура, влажность, ESD/чистота;
  • наличие сжатого воздуха 4–6 бар.

Частые вопросы о транспортной системе

Какие изделия можно транспортировать?

Система рассчитана на сборку и межоперационное перемещение малых изделий: паллеты от 80×80 мм, масса паллеты с изделием до 3 кг. Надёжность обеспечивают типовые ленточные секции, перекидывание, подъём и кривые.

Можно ли накапливать паллеты перед постами?

Да. Паллеты не закреплены жёстко на тяговом органе, накапливаются перед позициями и подаются на пост по мере его готовности. Перед отдельными постами можно организовать буфер из нескольких паллет.

Какая точность позиционирования обеспечивается?

Подъёмно-позиционирующие модули фиксируют паллету в зоне операции: подъём до 50 мм, усилие процесса до 100 Н. Для корректной работы стопоров минимальная масса паллеты — 0,5 кг.

В каких условиях можно эксплуатировать систему?

Рабочая температура +5…+40 °C (до +60 °C при снижении нагрузки на 20 %), влажность 5–85 % без конденсата. Доступны исполнения для ESD/EPA, чистых помещений до ISO 7 и сухих помещений.

Какое пневмопитание требуется?

Сжатый воздух 4–6 бар, фильтрованный, сухой (масляный или безмасляный). Расчётные данные приводятся для 5 бар.

Можно ли интегрировать систему с существующим оборудованием?

Да. Система собирается из стандартных модулей и стыкуется с роботами, станками и действующими линиями. Если типовых модулей недостаточно, индивидуальную доработку оцениваем отдельно.

Порядок поставки

  1. Получаем данные о задаче: ТЗ, чертежи, фото или видео участка, параметры изделий и паллет, требования к такту и условиям среды.
  2. Подбираем конфигурацию: компоновку трассы, состав модулей, приводы, стопоры и позиционирующие устройства.
  3. Проверяем монтажные условия: площадку, пневмопитание, электроснабжение; фиксируем комплектность в спецификации.
  4. Согласовываем коммерческое предложение, поставку, монтаж, пусконаладку и приёмку.

Если типовых модулей недостаточно, возможность индивидуальной доработки оцениваем отдельно.

Идентификация изделий

На паллете можно установить носитель данных: маршрут, состояние обработки и признаки годности хранятся вместе с изделием. Обработка — децентрализованная (на паллете) или центральная (контроллер линии). Тип носителя подбирается под такт, число постов и принятую систему управления.

Где применяется

  • ручная и автоматическая сборка электронных и электромеханических изделий, автомобильных компонентов;
  • предсборка или частичная сборка внутри более крупной линии;
  • питатель (feeder) для сборочных автоматов и роботов;
  • тактируемая работа с буферами, параллельные станции для выравнивания темпа, гибкая переналадка при смене изделий.

Модули повторно используются при смене поколения продукции; линия расширяется добавлением постов и секций.
