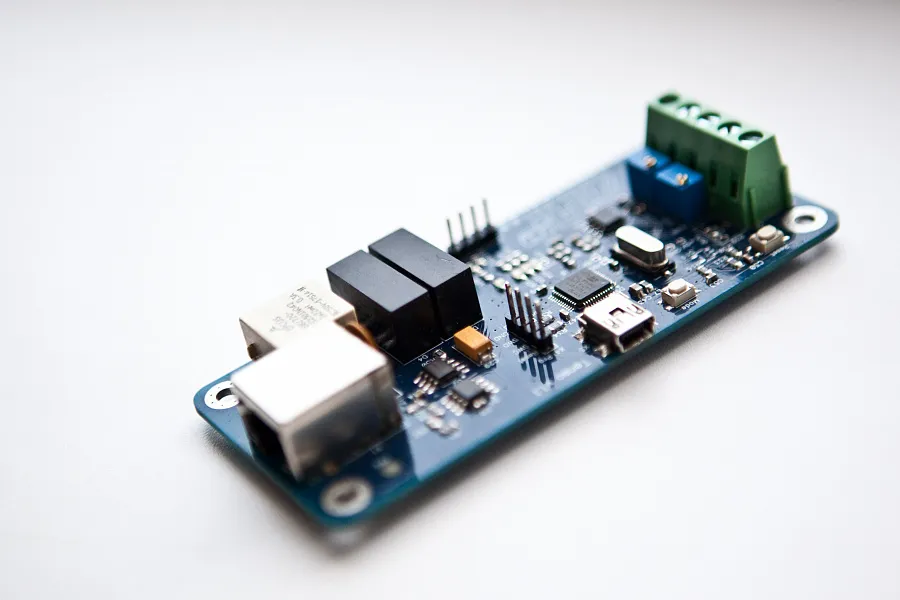

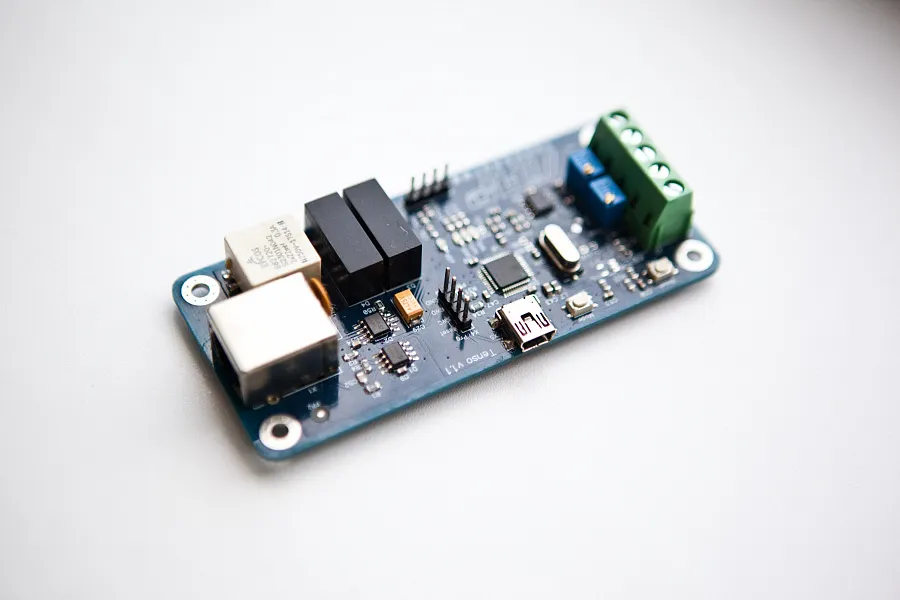

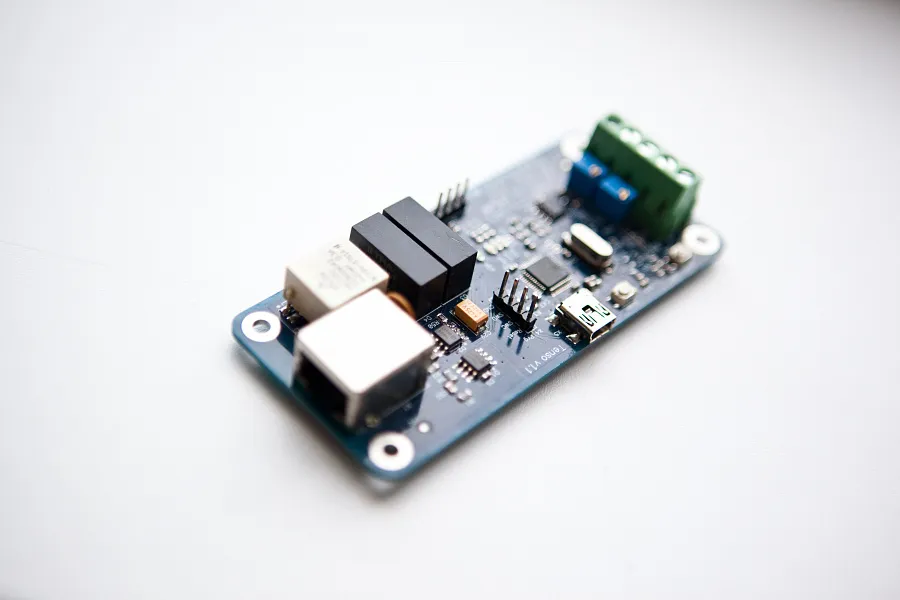

Модуль ввода сигналов тензодатчика с последующей фильтрацией и передачей по RS422 (Тензомодуль)

Назначение модуля

Тензомодуль разработан и изготовлен КБ-78 для ввода и цифровой обработки сигнала одного тензодатчика. Модуль используется в системах измерения усилия, где требуется выделить полезный сигнал, передать его в систему управления и обеспечить стабильный обмен данными.

Обработка сигнала

На вход модуля поступает аналоговый сигнал тензодатчика. После преобразования в цифровую форму модуль выполняет программную и физическую фильтрацию на частоте 20 кГц. Двухуровневая фильтрация уменьшает влияние помех перед передачей измерений.

Передача данных

Тензомодуль передаёт цифровые данные по интерфейсу RS-422 на частоте 1 кГц. Модуль рассчитан на подключение одного тензодатчика; параметры сопряжения с датчиком определяются при проектировании конкретной системы.

Применение

Модуль применён для измерения усилия в реальном времени в системах загрузки органов управления CLS и двухканальном сайдстике с обратной связью. В обоих проектах тензодатчик формирует обратную связь по усилию, а тензомодуль обрабатывает его сигнал и передаёт измерения в систему управления.

Модуль также может использоваться в системах измерения силовых нагрузок при условии согласования входных параметров датчика и интерфейса системы управления.

Параметры

• количество подключаемых тензодатчиков — 1;
• частота фильтрации — 20 кГц;
• интерфейс передачи — RS-422;
• частота передачи данных — 1 кГц;
• габариты — 100 × 45 × 15 мм.
