Бесплатный online редактор жгутов КБ 78 для проектирования кабельной продукции, вывода таблицы раскроя проводов и проекцией помощи в пайке

Редактор жгутов КБ 78 — это профессиональный бесплатный онлайн-инструмент, предназначенный для сквозного проектирования кабельных жгутов. В отличие от универсальных CAD-систем, он полностью сфокусирован на одной задаче: превратить процесс разработки и сборки кабельной продукции из трудоемкого ручного труда в автоматизированный цифровой конвейер. Программа работает прямо в браузере, не требует установки или покупки лицензий, что делает ее идеальным выбором как для крупных производств, так и для небольших мастерских или радиолюбителей. Редактор позволяет не просто "нарисовать" жгут, а заложить в схему все необходимые данные для дальнейших этапов: от раскроя проводов до контроля сборки.

Ключевая особенность и главное конкурентное преимущество редактора жгутов от КБ 78 — это встроенная система интерактивной помощи при сборке в режиме проектора. Традиционный процесс изготовления жгута чреват ошибками: оператору приходится постоянно сверяться с чертежом, искать нужные контакты и провода. Данный редактор полностью меняет этот подход. Выведя созданную схему на проектор или большой экран, система в автоматическом режиме начинает визуально "вести" монтажника: она подсвечивает конкретный провод, который нужно проложить в данный момент, и оба контакта разъемов, которые необходимо соединить или запаять. Это исключает неоднозначность толкования чертежей, сводит риск ошибки человеческого фактора к нулю и значительно ускоряет обучение новых сотрудников. Таким образом, редактор выступает не просто инструментом конструктора, а полноценным помощником на производстве, объединяя этапы разработки и физической сборки в единую безошибочную среду.

Попробовать функционал бесплатной версии редактора жгутов, а также самостоятельно сформировать таблицу раскроя и спроецировать полученные жгуты на стол при помощи проектора Вы можете в нашем Online редакторе жгутов

Однако настоящая эффективность раскрывается, когда программное обеспечение становится частью комплексного производственного решения. Если Вы готовы вывести процесс сборки жгутов на принципиально новый уровень точности и скорости, мы предлагаем Вам полный спектр услуг по автоматизации. Более подробная информация о программно-аппаратном комплексе для цеха сборки представлена на этой странице: /programmno-apparatnyj-kompleks-dlya-avtomatizacii-cekha-sborki-zhgutov/.

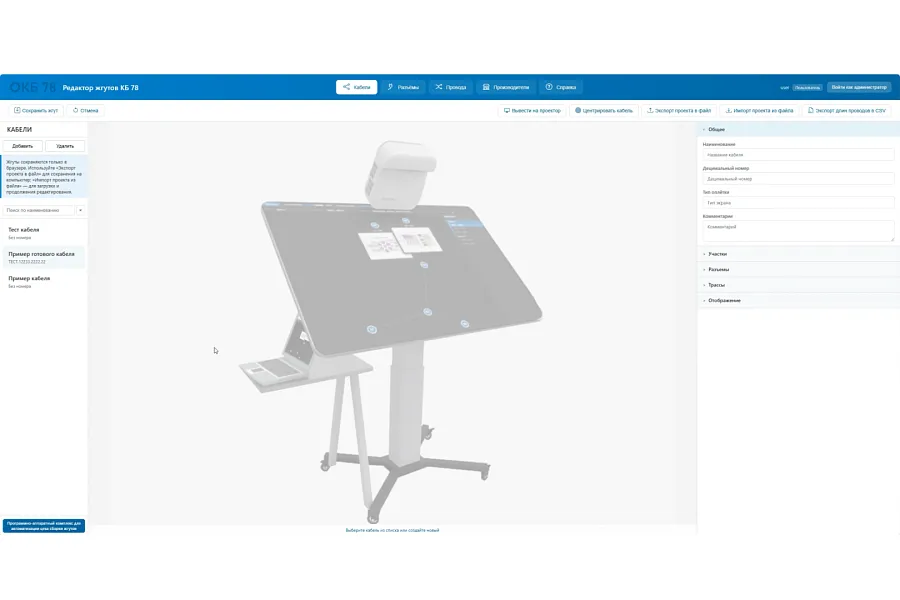

В его основе лежат два ключевых компонента, которые мы производим и интегрируем под Ваши задачи. Во-первых, это кульминация идеи интерактивной сборки — Интерактивный стол для сборки жгутов. Мы спроектируем и изготовим для Вас стол с закаленным экраном, на который будет проецироваться схема из редактора, полностью исключая ошибки оператора. Во-вторых, это тестер контроля монтажа кабельных сборок и жгутов. Он автоматически проверит правильность сборки и отсутствие замыканий, сохраняя результаты в базе данных для онлайн-контроля качества.

Мы берем на себя разработку «под ключ»: от проектирования и подбора комплектующих до сборки, испытаний и доставки. Хотите обсудить детали или получить расчет проекта? Свяжитесь с нами любым удобным способом:

По телефону: +7 812 660 58 30 или +7 495 204 15 61;
По email: info@kb-78.ru;
Через форму на нашем основном сайте: /.

Характеристики

Тип: веб-приложение, онлайн-редактор (не требует установки);
Доступ: бесплатный (также будет добавлена улучшенная платная версия), работает непосредственно в браузере;
Основная функция: проектирование электрических кабельных жгутов и жгутов проводов;
Формат вывода данных:

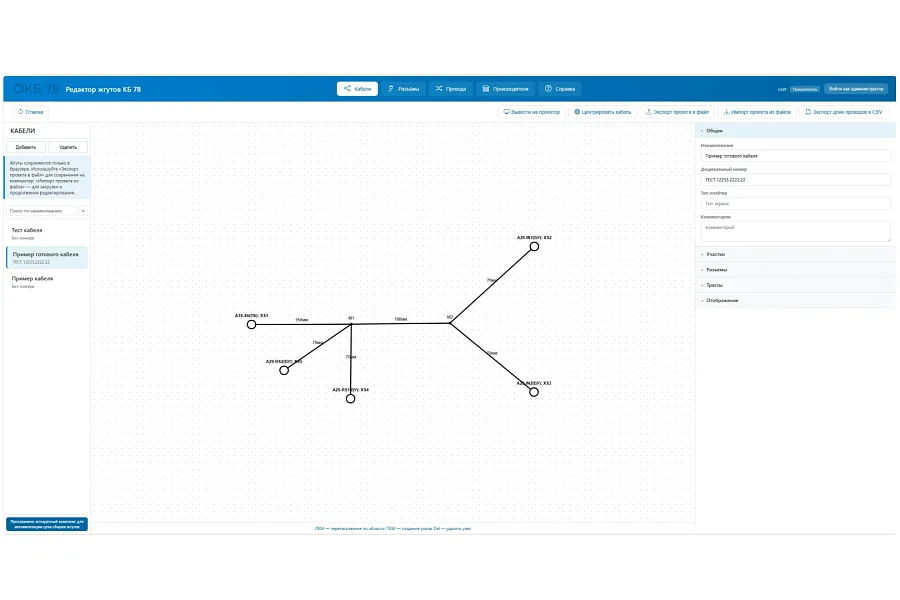

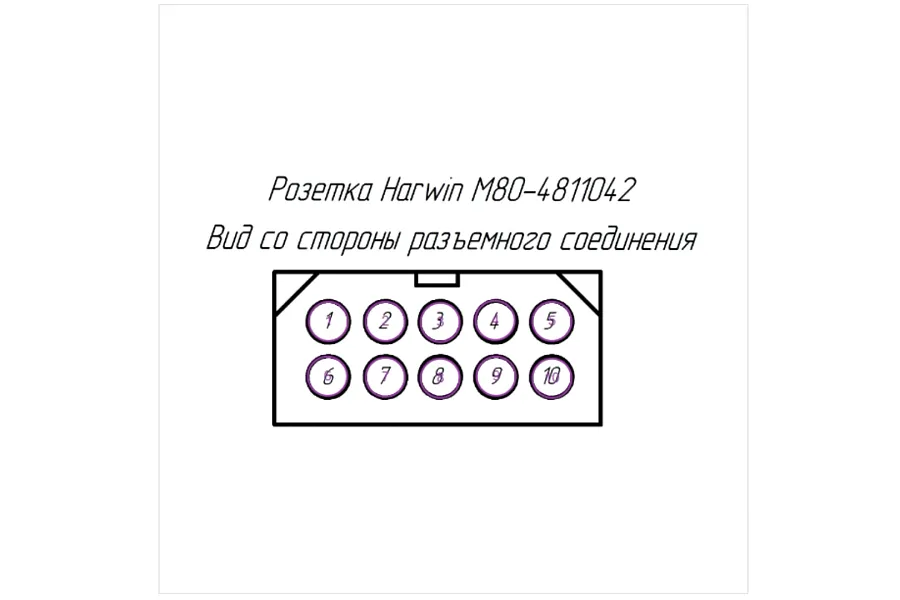

Визуальная схема жгута;
Ведомость раскроя проводов (автоматически);
CSV-файл с длинами проводов для экспорта в сторонние системы (ERP, учет материалов);
ZIP-архив проекта для импорта/экспорта и обмена;

Режимы работы:

Режим редактирования/проектирования;

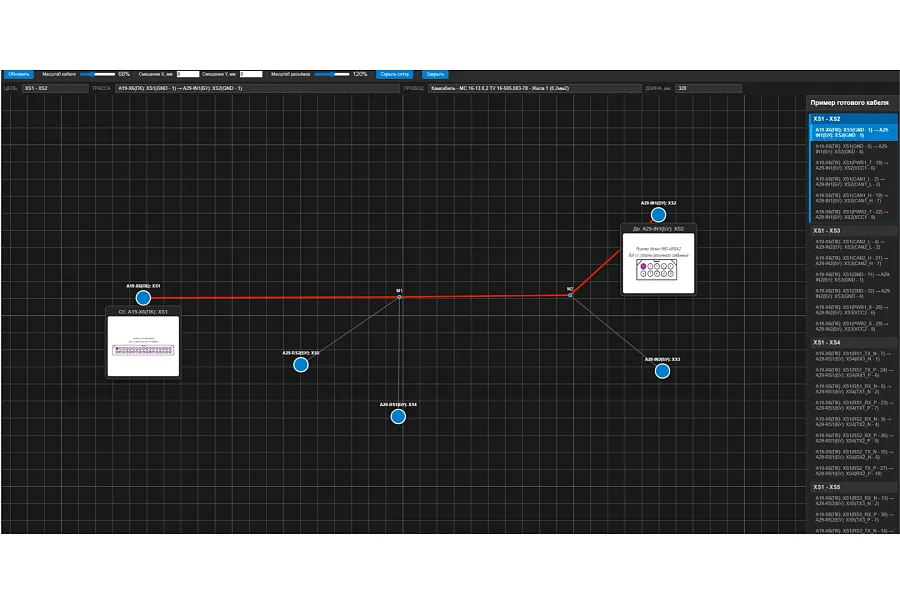

Уникальный режим "Проектор" для интерактивной помощи при сборке;

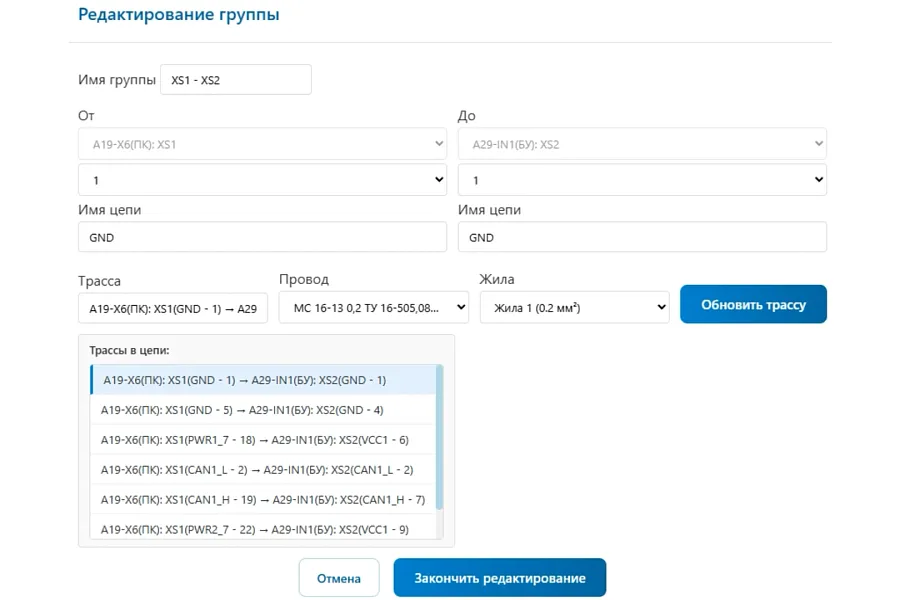

База данных: встроенные справочники для выбора разъемов, проводов и производителей (с возможностью пополнения через обратную связь с разработчиками).

Преимущества

Полная автоматизация расчета: программа сама вычисляет необходимую длину каждого провода на основе созданной схемы и мгновенно формирует точную ведомость раскроя. Это исключает ручные подсчеты и минимизирует ошибки;
Интерактивная помощь в сборке (уникальная функция): режим проектора — это настоящий помощник для монтажника. Выводя схему на большой экран или проектор, система подсвечивает конкретный провод и оба контакта разъемов, которые нужно соединить. Оператору не нужно "читать" чертеж — он просто следует визуальным подсказкам, что резко повышает скорость и качество сборки, особенно сложных жгутов;
Удобный графический редактор: интуитивно понятное управление (ЛКМ для перемещения, ПКМ для создания узлов) позволяет быстро набрасывать структуру жгута, прокладывать трассы и размещать разъемы;
Бесплатность и доступность: для начала работы не нужны лицензии, покупки или установка. Достаточно открыть сайт в браузере — это идеальное решение для небольших производств, стартапов и радиолюбителей;
Интеграция с производством: экспорт данных в CSV позволяет передавать информацию о раскрое в автоматизированные системы раскладки или учета, встраивая редактор в существующий производственный процесс.

Применение

Редактор будет полезен всем, кто сталкивается с разработкой или сборкой кабельной продукции:

Инженерам-конструкторам и технологам для быстрого создания и документирования схем жгутов;
Электромонтажникам и операторам на производстве — для сборки жгутов по интерактивной схеме в режиме проектора;
Радиолюбителям и стартапам, разрабатывающим собственную электронику, где требуется аккуратный и документированный монтаж;
Учебным заведениям для обучения студентов принципам проектирования и сборки кабельных соединений;
Службам снабжения и производства — для получения точных спецификаций и данных о необходимых материалах.
