Интерактивный стол для сборки жгутов

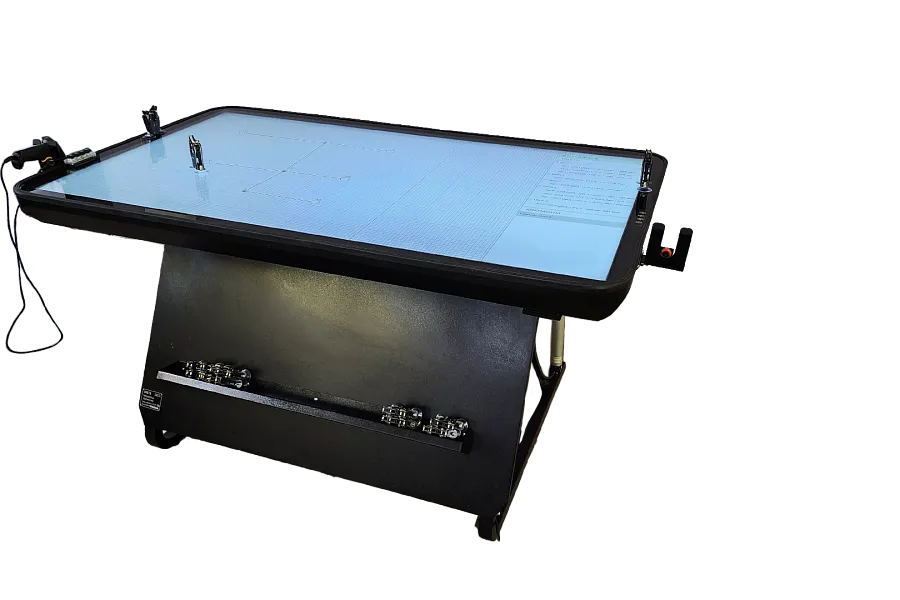

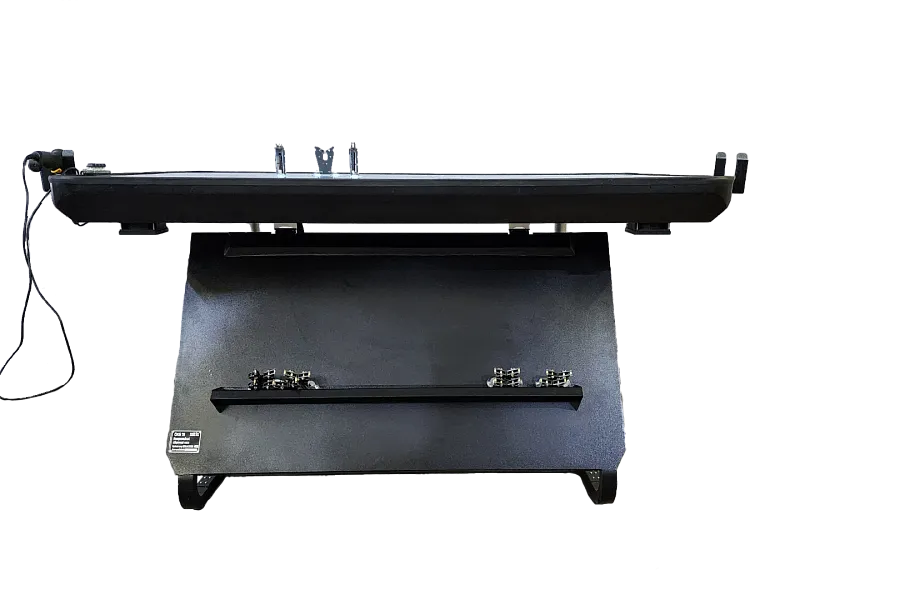

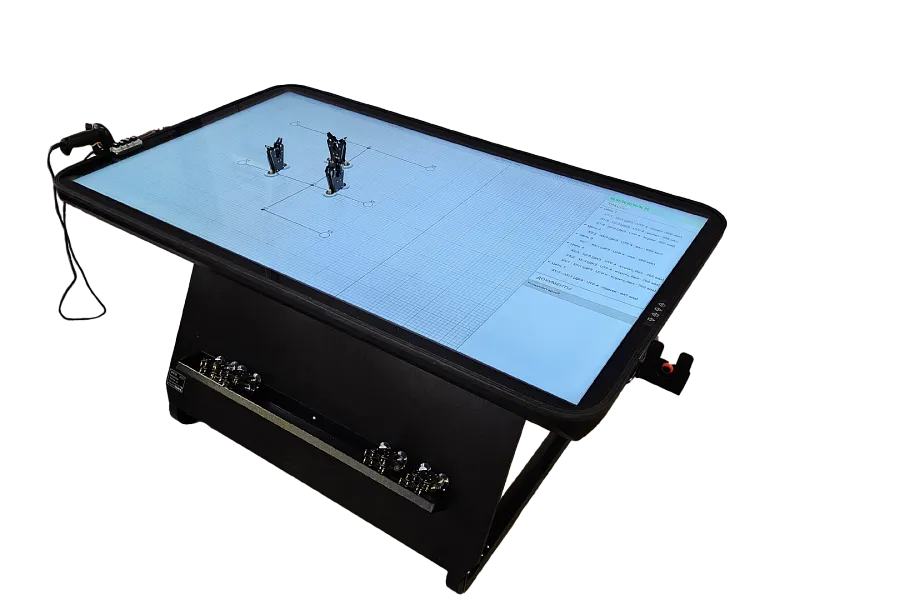

Интерактивный стол для раскладки и сборки жгутов — промышленное рабочее место оператора с ЖК-дисплеем, защитным стеклом и выводом графических подсказок из локальной базы жгутов.

Промышленное рабочее место оператора

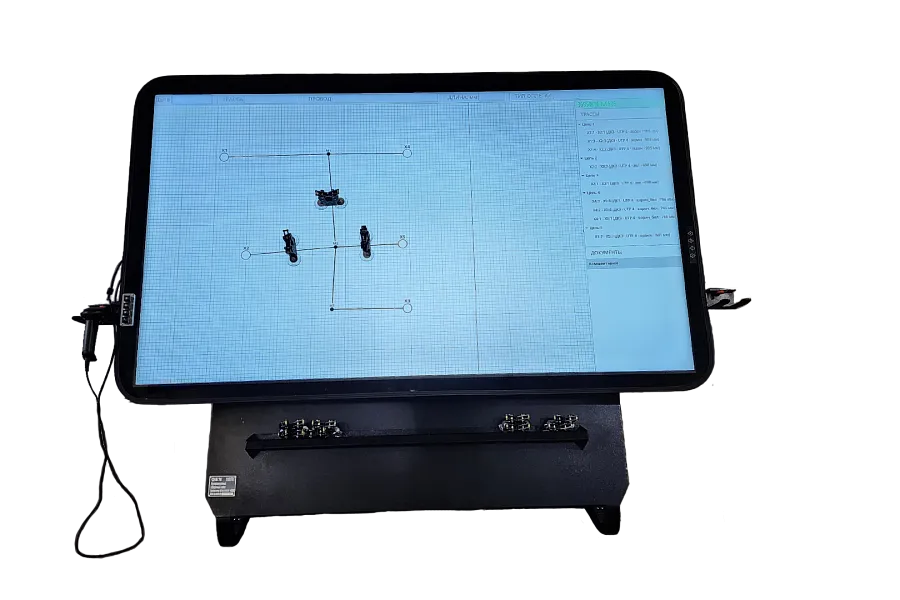

Интерактивный стол используется для раскладки и монтажа кабельных жгутов в промышленной конфигурации ПАК. На рабочую поверхность выводятся данные локальной базы жгутов: схема раскладки, подсказки по соединениям и дополнительная технологическая информация.

Конструкция и эргономика

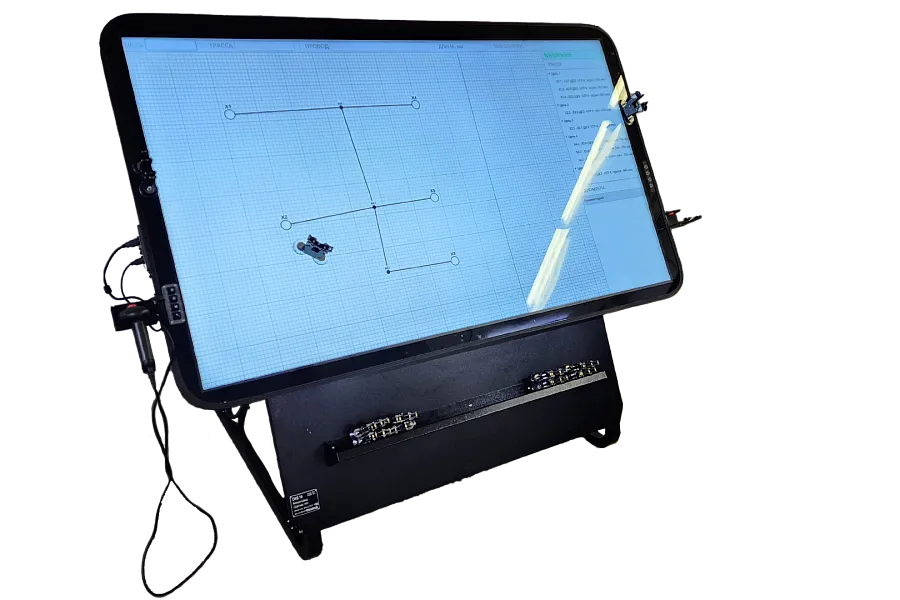

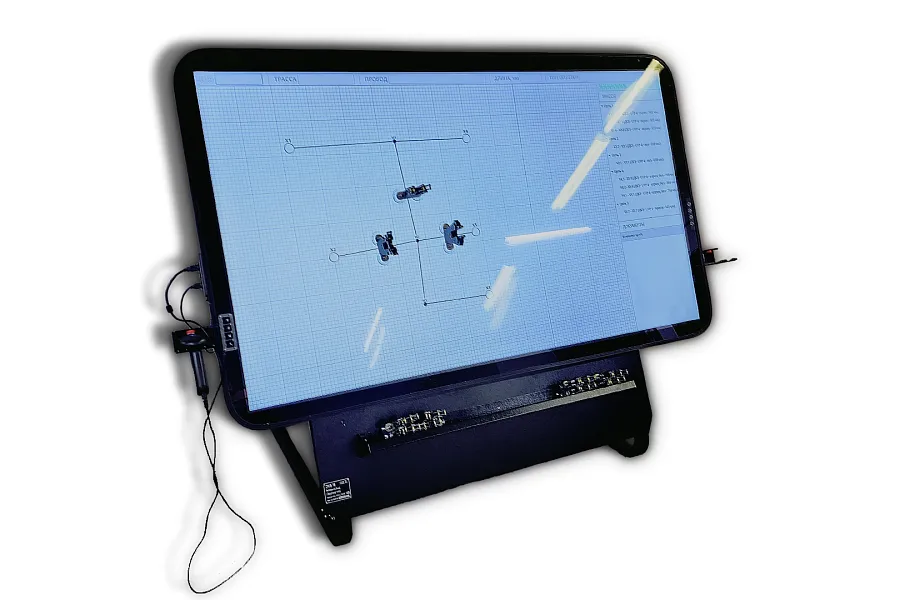

Рабочая поверхность выполнена на базе промышленного ЖК-дисплея с разрешением 1920×1080 и защитным износостойким ударопрочным покрытием. Угол наклона регулируется от 0° до 60°, высота рабочей поверхности — на 0–200 мм от базового значения. Графические данные подаются по интерфейсу HDMI.

Связь с онлайн-редактором и ПАК

До внедрения ПАК инженер может проверить принцип визуальной раскладки в онлайн-редакторе CableDraw, проецируя схему на доску. В режиме проектора выбранная цепь подсвечивает маршрут провода и контакты разъёмов. Для серийной работы применяется интерактивный стол или панель с локальной базой жгутов, а после монтажа изделие передаётся на контроль кабельным тестером.

Характеристики

  • Габаритные размеры рабочей поверхности стола: не менее 1500×800 мм;

  • Рабочая поверхность: промышленный ЖК дисплей;

  • Разрешающая способность ЖК панели: 1920×1080 точек;

  • Воспроизведение изображений и дополнительной информации из графического редактора: по входящему цифровому интерфейсу HDMI;

  • Регулирование угла наклона: от 0° до 60° от горизонтали и высота рабочей поверхности от 0 до 200 мм от базового значения;

  • Масса: 200 кг;

  • Защитное покрытие дисплея выдерживает нагрузку не менее 50 кг;

  • Износостойкое, ударопрочное защитное покрытие рабочей поверхности;

  • Работа от сети переменного тока  частотой 50 Гц, номинальным напряжением 220±5% В.

Преимущества

  • Регулируемые наклон и высота рабочей поверхности.
  • Промышленный дисплей под износостойким ударопрочным покрытием.
  • Вывод схемы раскладки и технологических подсказок из локальной базы жгутов.
  • Размещение инструмента и возможность подключения тестера.

Применение

  • Рабочее место оператора в ПАК для сборки жгутов.
  • Раскладка и монтаж кабельных жгутов.
  • Мелкосерийное и серийное производство в авиационной, автомобильной и приборостроительной промышленности.
