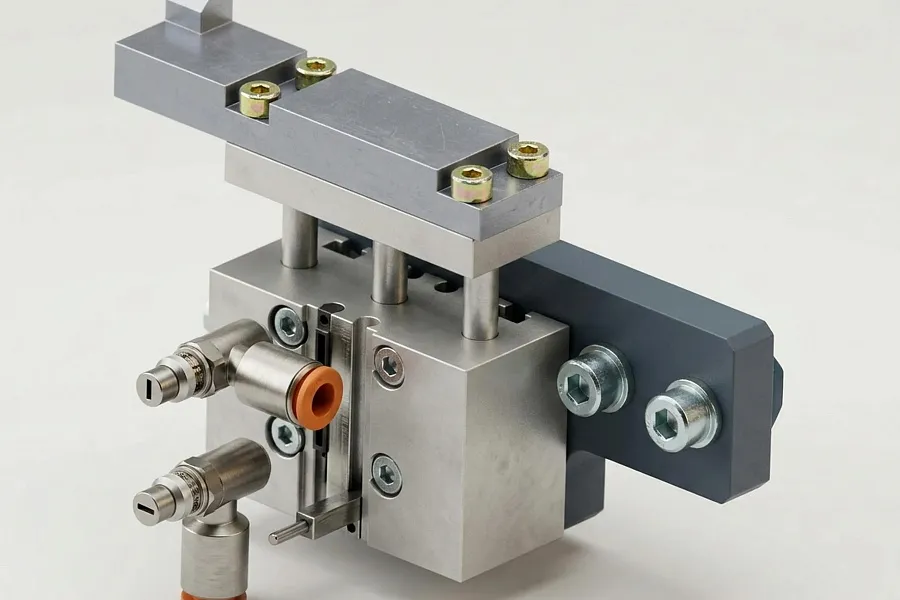

Позиционер-стопор паллет транспортной системы

Позиционер-стопор останавливает паллету в зоне операции, удерживает её при работающей ленте и при необходимости поднимает над лентой для базирования. Открытие стопора — по сигналу поста или вручную. Перед постом можно собрать буфер из нескольких паллет.

Роль в системе

Стопор перехватывает паллету на ленте: тяговый орган продолжает движение, паллета проскальзывает. Так линия остаётся накопительной — перед постом стоит буфер. Позиционер поднимает паллету над лентой (до 50 мм) и держит её, пока выполняется операция с усилием до 100 Н.

Ограничения

Минимальная масса паллеты 0,5 кг — иначе стопор и позиционирование работают нестабильно.
Пневмосеть 4–6 бар, воздух фильтрованный и сухой; расчёт — на 5 бар.
Это не межуровневый подъёмник. Передача между ярусами трассы — отдельный подъёмный модуль.

Что фиксируем в ТЗ

Число постов, требуется ли только стопор или стопор с подъёмом, усилие и характер операции, минимальную/максимальную массу паллеты, такт, схему управления (сигнал поста / ручное открытие).

Характеристики

Подъём паллеты над лентой: до 50 мм
Усилие процесса: до 100 Н
Минимальная масса паллеты: 0,5 кг
Привод стопора: пневматический, 4–6 бар
Режим: остановка с проскальзыванием ленты, накопление перед постом

Преимущества

Точная фиксация паллеты без остановки привода линии
Буфер перед постом для компенсации разницы тактов
Подъём над лентой для сборки, контроля и технологических операций

Применение

Рабочие посты сборки и контроля
Операции с усилием до 100 Н на зафиксированной паллете
Накопительные позиции перед автоматическими станциями
