Подъёмный модуль транспортной системы

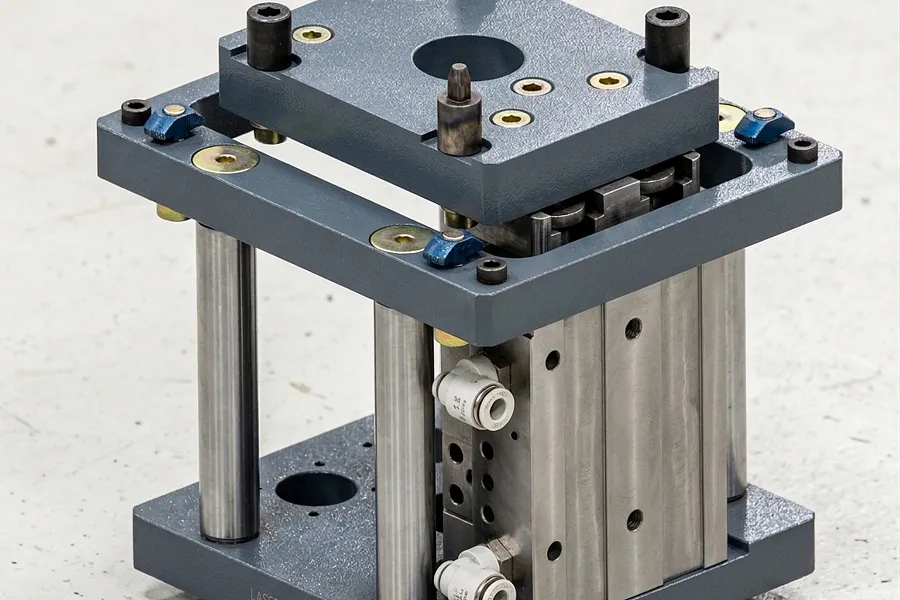

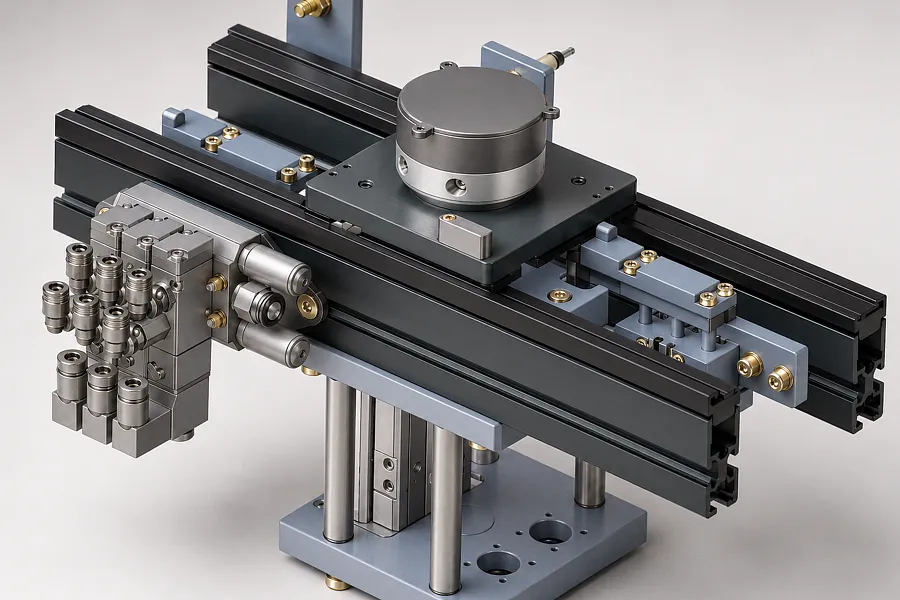

Подъёмный модуль передаёт паллету с одного уровня трассы на другой. Его ставят, когда линия не помещается в одной плоскости или нужен возврат паллет нижним/верхним ярусом. Это не позиционер поста: рабочий подъём над лентой до 50 мм выполняется отдельным модулем.

Роль в системе

Модуль замыкает трассу по вертикали. Паллета заезжает на платформу (или в шахту модуля) на одном уровне и выезжает на другом — в продолжение той же колеи. Высота подъёма и такт задаются компоновкой площадки, а не «типовым каталожным ходом».

Чем отличается от позиционера-стопора

Подъёмный модуль — межуровневая передача, смена высоты трассы.
Позиционер-стопор — остановка на посту и подъём паллеты над лентой до 50 мм для операции с усилием до 100 Н.

На одной линии обычно нужны оба узла: подъёмник — в местах перепада высоты, позиционер — на рабочих постах.

Что фиксируем в ТЗ

Перепад высот, массу паллеты, такт, число паллет в накоплении до модуля, доступ для обслуживания, пневмо- и электропитание.

Характеристики

Назначение: передача паллет между уровнями трассы
Колея: 80, 120, 160 мм
Масса паллеты с изделием: до 3 кг
Совместимость: линейные секции и паллеты той же системы
Не путать с позиционером поста (подъём до 50 мм над лентой)

Преимущества

Трасса в нескольких уровнях без ручной перекладки
Компактная U-образная и линейная компоновка при перепаде высоты
Возврат пустых паллет отдельным ярусом

Применение

Линейная компоновка с подъёмником
U-образная линия при ограниченной площади
Многоярусные участки сборки и возврата тары
