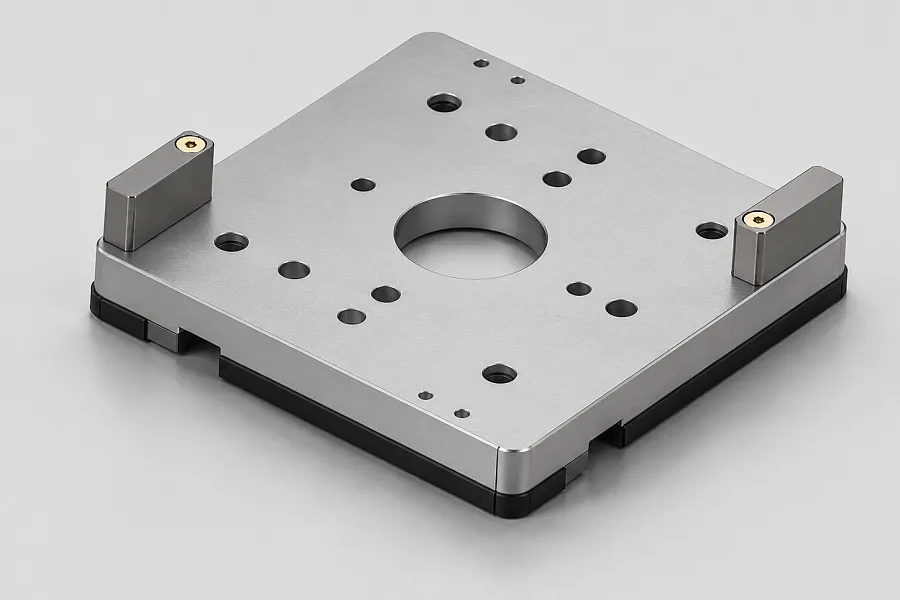

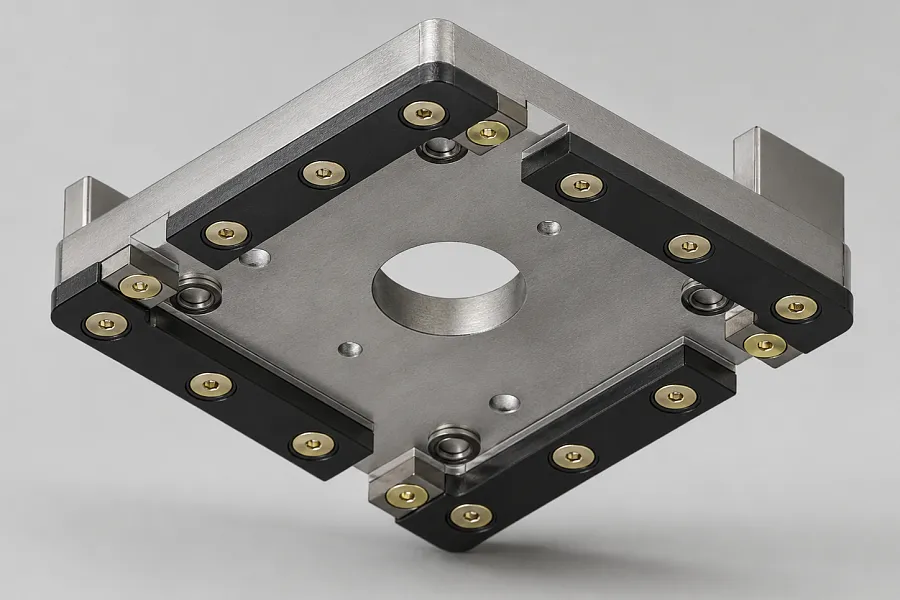

Паллеты транспортной системы конвейерного типа

Роль в системе

Паллета задаёт ширину колеи и допустимую нагрузку всей трассы. На ней закрепляют изделие и оснастку; при необходимости устанавливают носитель данных. Пока паллета на ленте, привод работает непрерывно: остановка выполняется стопором, а не выключением двигателя.

Как выбрать исполнение

• П-П (пластик) — минимальная масса, простые сборочные операции без высоких усилий процесса.
• П-С (сталь-пластик) — средние усилия запрессовки, контроля, установки компонентов.
• П-А (алюминий) — прецизионное позиционирование, повторяемая база для автоматических постов.

Масса паллеты с изделием и оснасткой — до 3 кг. Для корректной работы стопоров и позиционера пустая паллета с оснасткой не легче 0,5 кг. Центр тяжести — по возможности по центру; высота центра тяжести не больше половины ширины паллеты.

Что фиксируем в ТЗ

Габариты и массу изделия, точки крепления, требуемую точность базирования, наличие ESD/чистоты, нужен ли носитель данных. По этим данным выбирают типоразмер, исполнение и оснастку паллеты.
