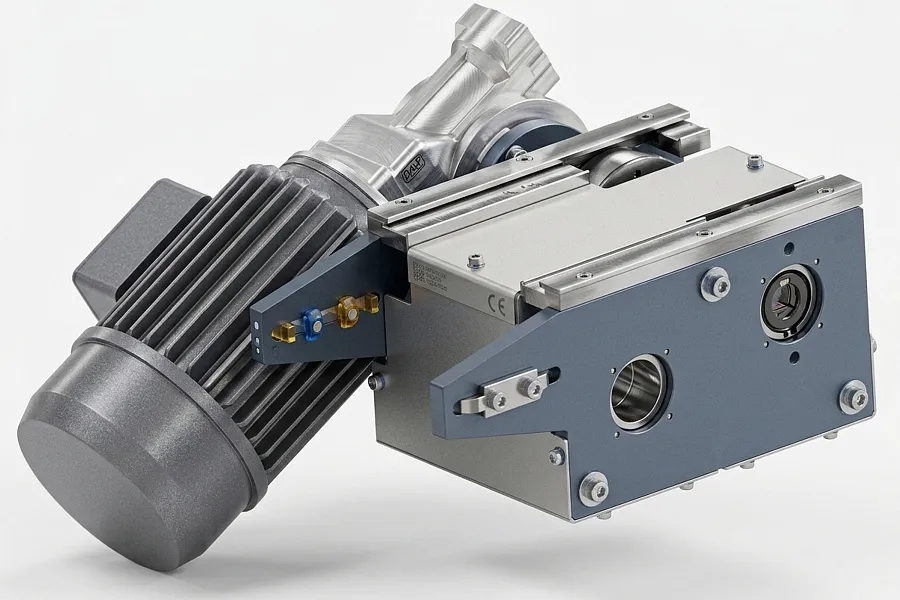

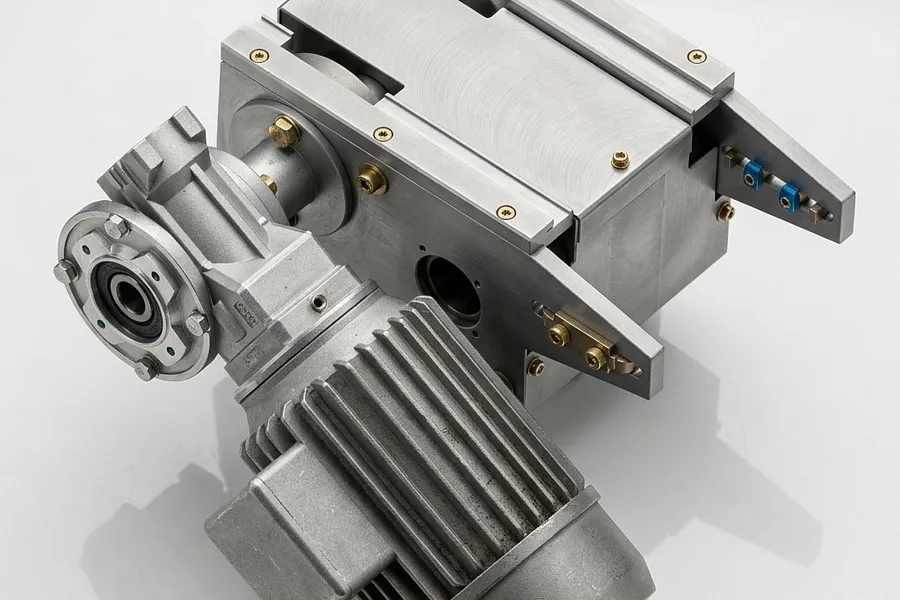

Ленточная линейная секция транспортной системы

Роль в системе

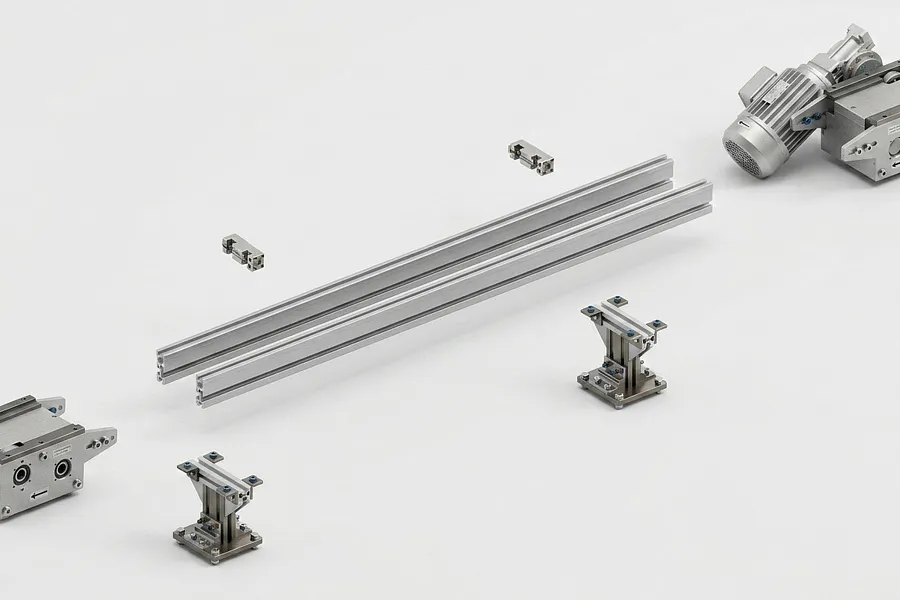

Линейная секция образует прямолинейные участки главного и бокового контуров. Паллета увлекается двумя лентами и может накапливаться: лента продолжает движение, паллета проскальзывает у стопора. Суммарная масса паллет на участке не должна превышать нагрузку секции; при превышении участок делят на несколько приводных зон.

Исполнения тягового органа

• Двойные ленты — базовый вариант для малых паллет и накопительного режима.
• Зубчатый ремень — когда нужна более жёсткая связь и стабильная скорость.
• Пластинчатая или накопительная роликовая цепь — отдельные участки с повышенной нагрузкой или особыми условиями среды.

Колея 80 / 120 / 160 мм совпадает с типоразмером паллеты. У прямоугольных паллет продольная и поперечная колеи могут быть разными.

Что фиксируем в ТЗ

Длину прямых участков, число паллет в накоплении, массу паллеты с изделием, направление движения (в т.ч. реверс), высоту трассы, электропитание и условия среды.
