Лабораторная установка для механических испытаний материалов растяжением в 3 тонны в контролируемых температурных условиях до 150 градусов

Лабораторный стенд для нагрева с растяжением пленочных материалов от компании «КБ 78» — это специализированное лабораторное оборудование, предназначенное для механических испытаний материалов в контролируемых температурных условиях. Она позволяет инженерам и технологам моделировать реальные процессы эксплуатации: от мягкого нагрева до интенсивного растяжения с фиксацией всех ключевых параметров.

Наша компания разработала и изготовила данную установку на заказ для одного из лидеров российского приборостроения. Этот проект стал подтверждением нашей способности решать сложные инженерные задачи и создавать оборудование, соответствующее строгим требованиям.
В процессе производства и эксплуатации материалы подвергаются механическим нагрузкам и температурным воздействиям.

Испытания на данной установке — это способ гарантировать, что тонкая полимерная пленка справится с возложенными на нее задачами, будь то изоляция чувствительных компонентов или защита оптических поверхностей.

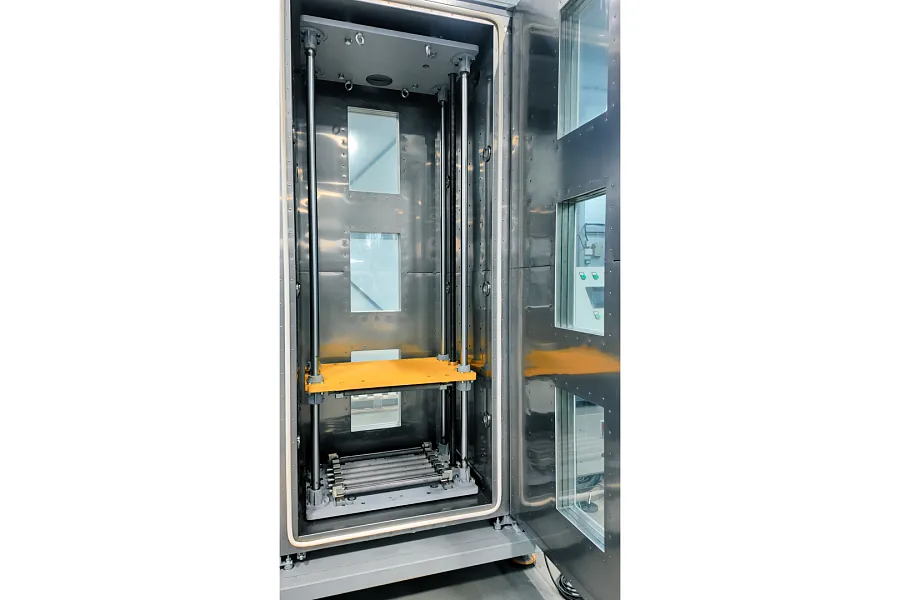

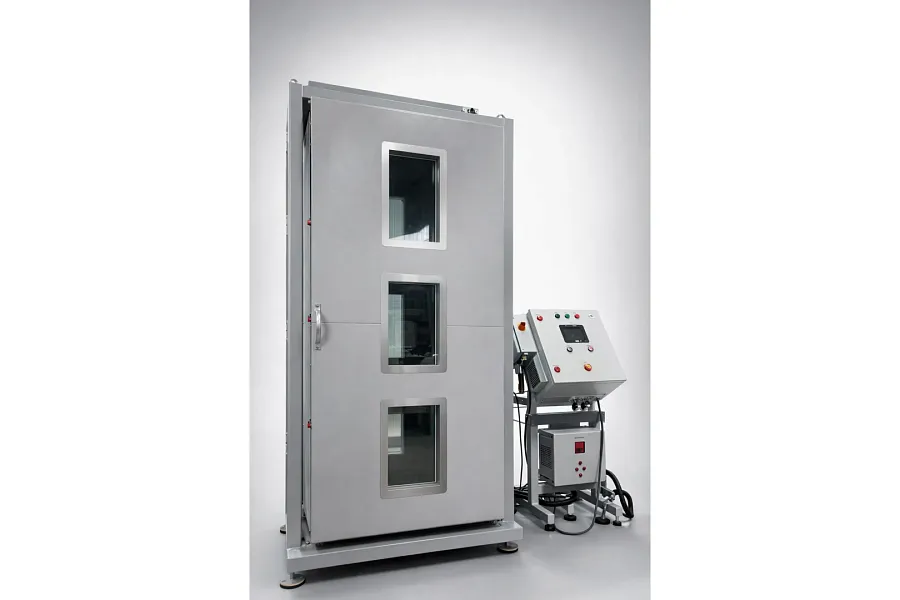

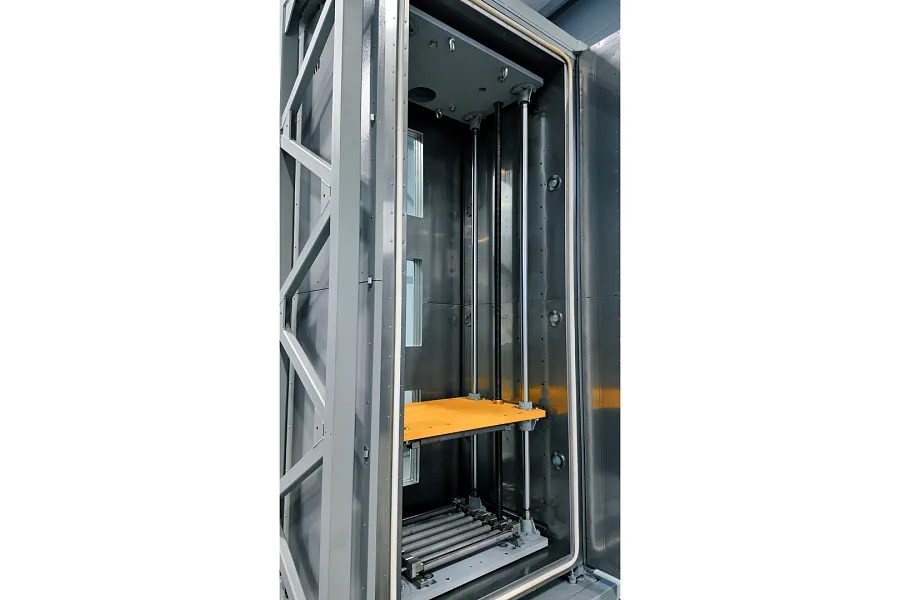

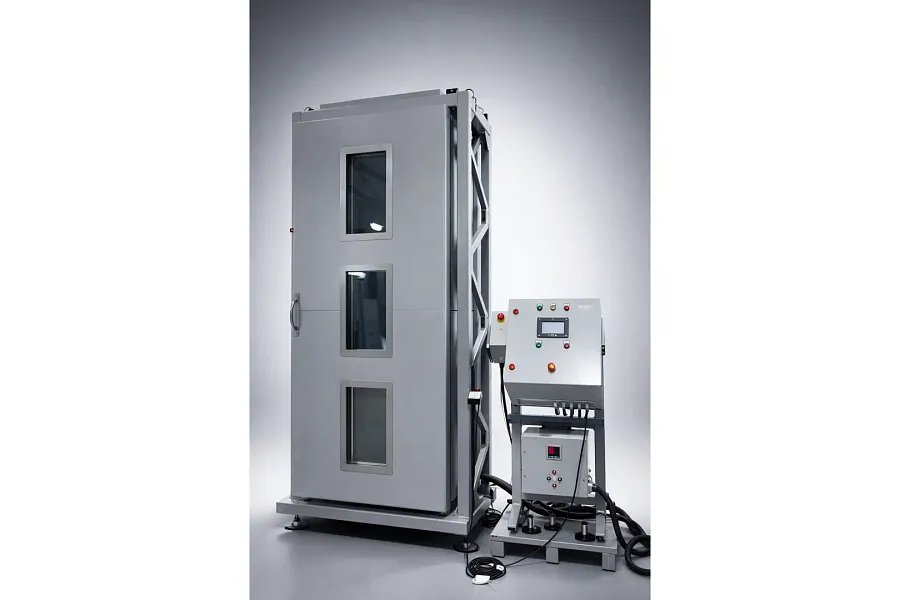

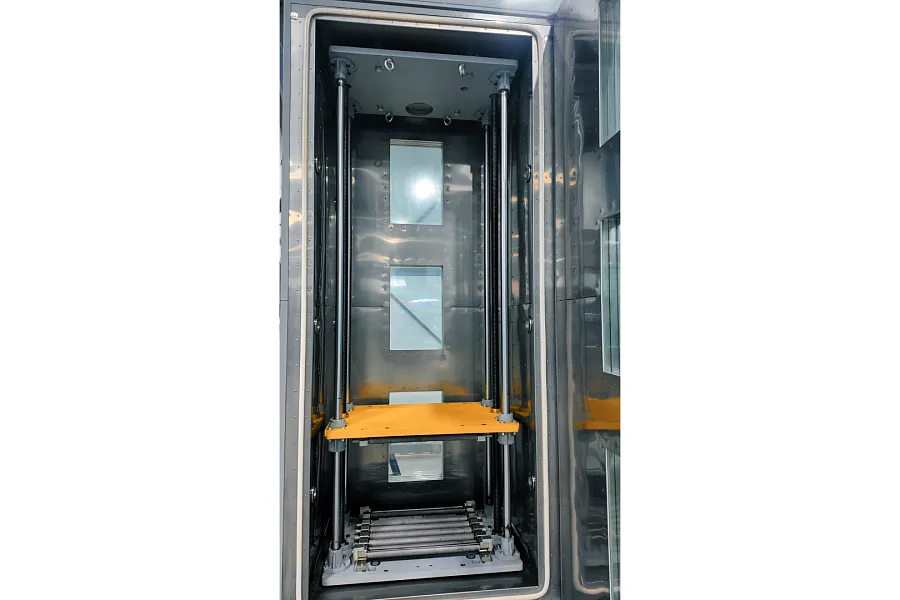

Установка представляет собой вертикальную термокамеру с системой подвижных захватов на роликах. Образец фиксируется на верхних и нижних роликах, после чего начинается автоматизированный цикл.

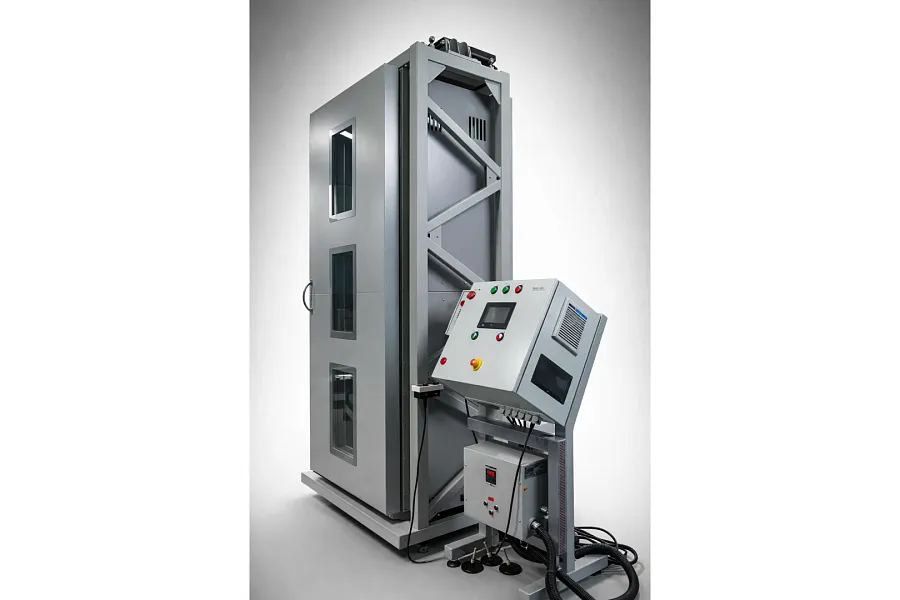

Через сенсорную панель (HMI), расположенную на стойке управления рядом с установкой, оператор задает программу испытания, которая может включать до 10 последовательных шагов. Для каждого шага настраиваются:

• Температура нагрева камеры (от 0 до 150°С);
• Скорость перемещения подвижной плиты (от 50 до 1500 мм/мин);
• Время термостатирования и стабилизации.

Система на базе сервопривода MS1H2-50C30CD-A334R-INT обеспечивает высокоточное перемещение захвата с нагрузкой до 3000 кг. Термоконтроллер ТРМ10 круглосуточно следит за температурным режимом, а журнал аварий фиксирует любые отклонения.

Конструкция исключает риск для оператора: движение плиты блокируется при открытой дверце камеры, а в экстренной ситуации предусмотрены кнопки аварийного останова на стойке управления, подвесном пульте и шкафу управления.

Готовое инженерное решение от «КБ 78» — это не просто оборудование, а инструмент для научных исследований и производственного контроля, который позволяет нашим заказчикам выпускать продукцию с прогнозируемым качеством и длительным сроком службы.

Если Вы хотите гарантировать стабильность характеристик Ваших пленочных материалов, проводить точные и повторяемые испытания и обеспечивать надежность готовых изделий, установка растяжения материалов станет Вашим надежным партнером.

Свяжитесь с нами для заказа, консультации или демонстрации оборудования любым удобным способом:

  • По телефону: +7 812 660 58 30 или +7 495 204 15 61;
  • По email: info@kb-78.ru;
  • Через форму на нашем основном сайте: /.

Характеристики

  • Максимальная температура в камере: до 150 °С;

  • Точность поддержания температуры внутри камеры: ± 5 °С;

  • Время нагревания камеры от 25 °С до 110 °С: 30 минут;

  • Максимальное усилие растяжения: до 3000 кг;

  • Скорость движения захвата: от 50 до 1500 мм/мин (±2,5%);

  • Ход подвижного захвата: 2 метра (точность перемещения ±1,0%);

  • Ширина растягиваемой пленки: до 500 мм;

  • Габариты (Д×Ш×В): 1400×1600×3400 мм;

  • Масса установки: 2000 кг.

Преимущества

  • Автоматизация процессов: полностью автоматические циклы нагрева, выдержки, растяжения и охлаждения;

  • Интуитивное управление: удобный сенсорный интерфейс (HMI) и дублирующий подвесной пульт для ручного режима;

  • Надежность и точность: прецизионный сервопривод и усиленная силовая рама для работы с высокими нагрузками;

  • Безопасная эксплуатация: многоуровневая система защиты, контроль закрытия дверей, термозащита от перегрева;

  • Адаптивность: возможность гибкой настройки параметров испытания для различных типов полимерных пленок.

Применение

  • Испытания материалов на прочность и растяжение;

  • Выполнение задачи растяжения материалов при различных температурах;

  • Контроль качества продукции материалов.
