Стенд механический испытаний искусственных клапанов сердца

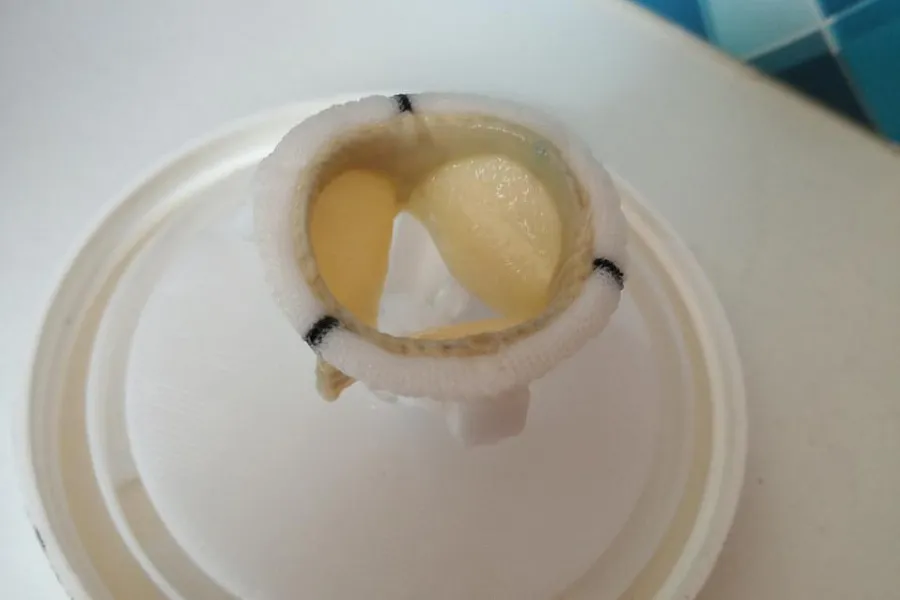

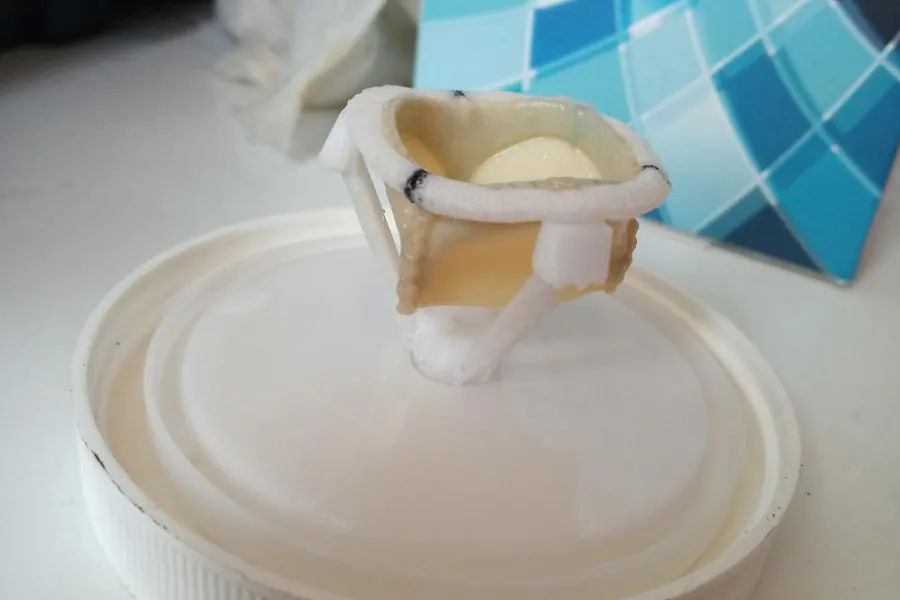

По заказу медицинской организации был изготовлен стенд для испытания искусственных клапанов сердца, соответствующий высоким стандартам медицинского оборудования. Функционал изделия позволяет имитировать работу сердечных клапанов различного размера, для каждого из которых предусмотрена специальная оправка для установки. Работа осуществляется в различных режимах с возможностью изменения давления и частоты циклов, а прозрачный корпус позволяет вести визуальный контроль.

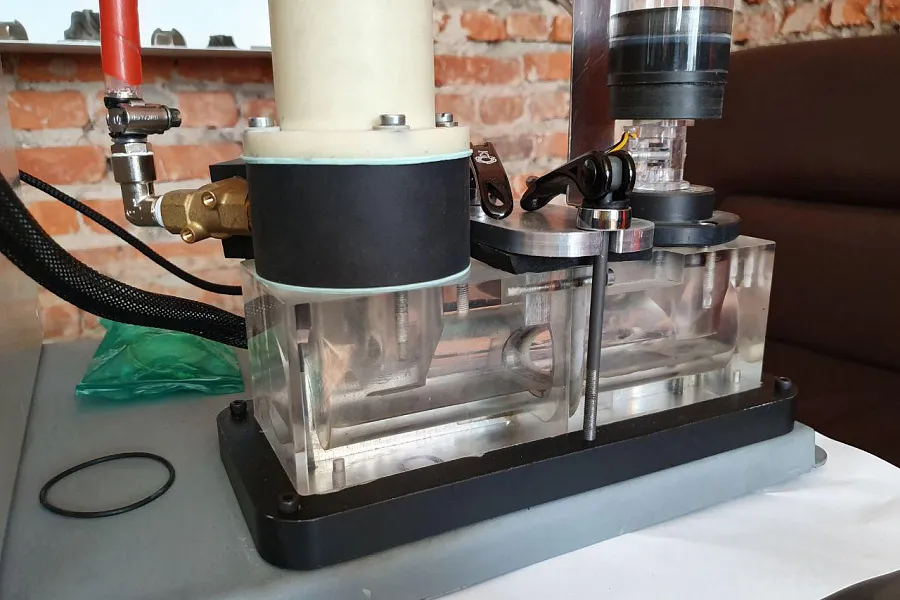

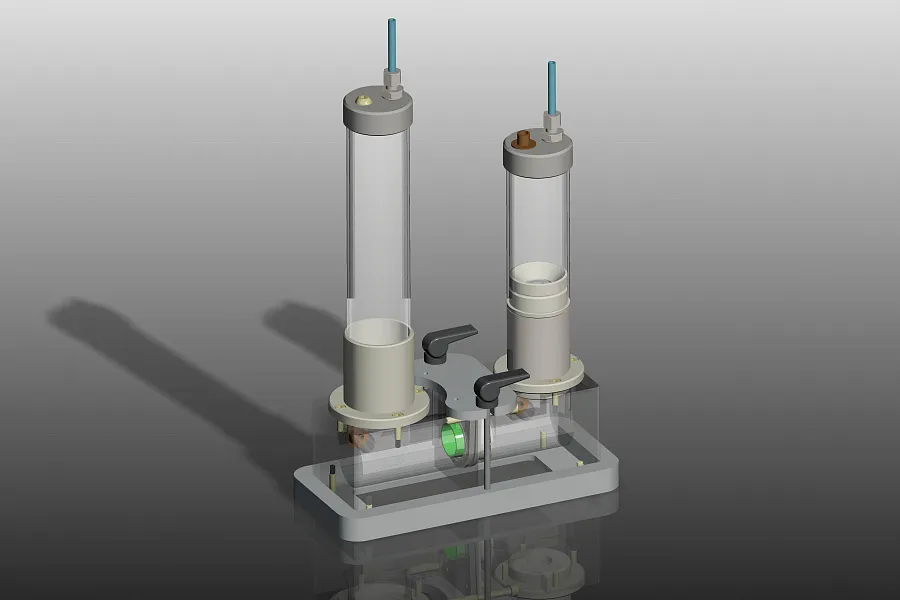

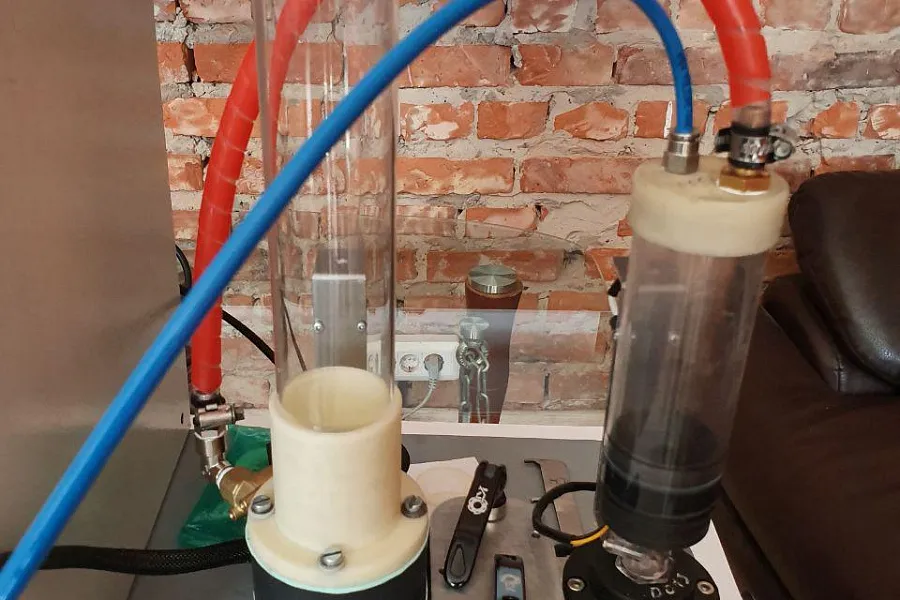

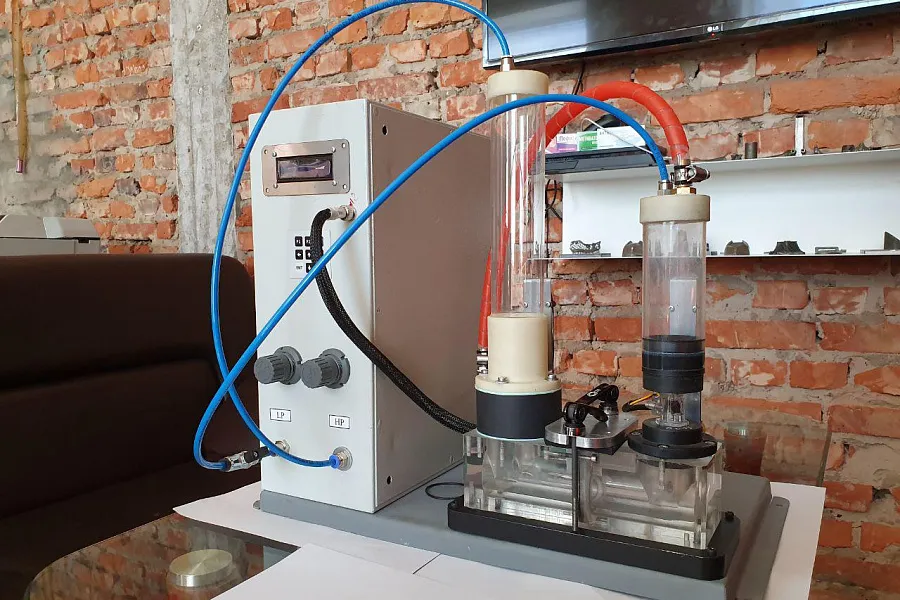

Конструкция изготовленного стенда полностью имитирует работу клапанов сердца, что позволяет профильным специалистам проводить испытания на данном оборудовании с целью получения нужных результатов. Модуль выполнен из прозрачного пластика, что позволяет не только снимать параметры работы оборудования, но и наблюдать за ним зрительно. Стенд снабжен ручной регулировкой величин подводящего давления, что обеспечивает возможность корректировки параметров непосредственно в процессе измерений. Надо не без гордости отметить, что проектирование и изготовление данного стенда, стало одним из самых сложных и интересных проектов компании за весь период ее работы.

Характеристики

  • Погрешность измерений датчика потока - не более 5%;

  • Диаметр клапана - не менее 19 мм.;

  • Размер клапана - не более 29 мм.;

  • Давление в системе - от 20 до 200 мм. рт. ст.;

  • Давление отключения системы - 220 мм. рт. ст.;

  • Устанавливаемое число циклов - от 1 до 32767 (0 – бесконечное);

  • Вывод данных на компьютер - через UART;

  • Напряжение питающей сети - 220 В.

Преимущества

  • Малые габариты стенда, его компактность;

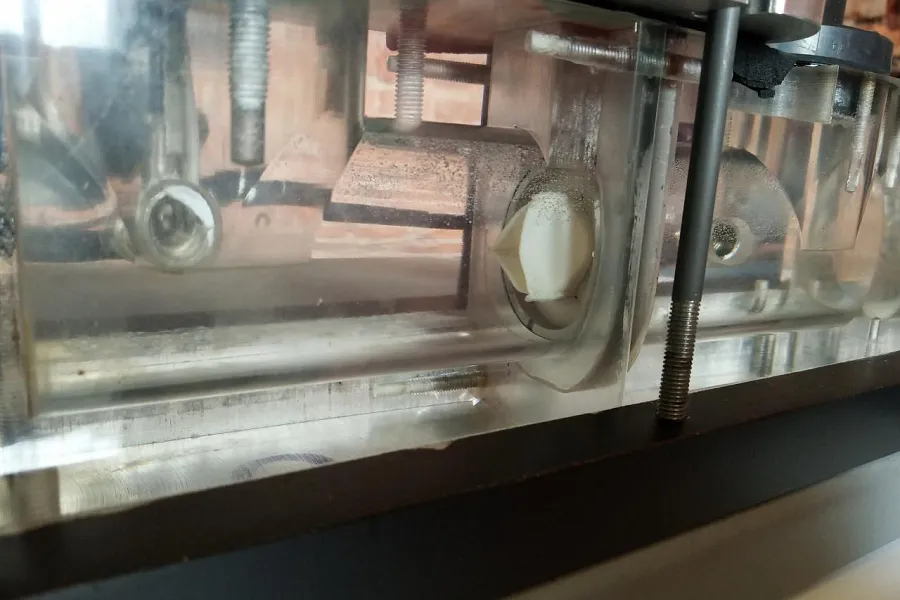

  • Прозрачный материал изготовления дает возможность визуального контроля работы клапана;

  • Большая вариативность в настройках: частоты циклов, количества (до бесконечности), временных настроек интервалов внутри цикла и диапазона рабочих давлений;

  • Возможность быстрой замены датчика потока;

  • Наличие звукового сигнала о всех возникающих нештатных ситуациях;

  • Отключение системы от подаваемого давления при превышении критических показателей.

Применение

  • Медицинские исследования в области кардиологии.
