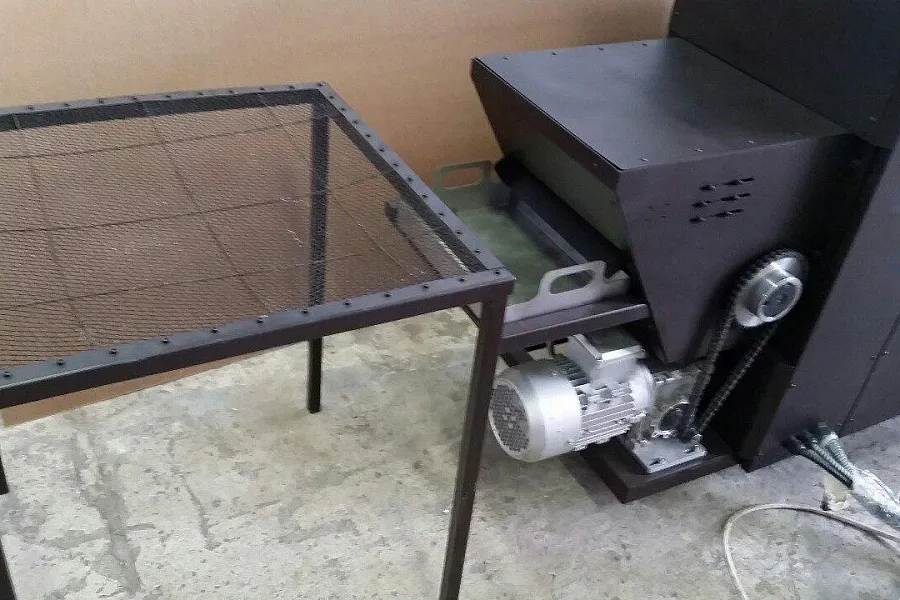

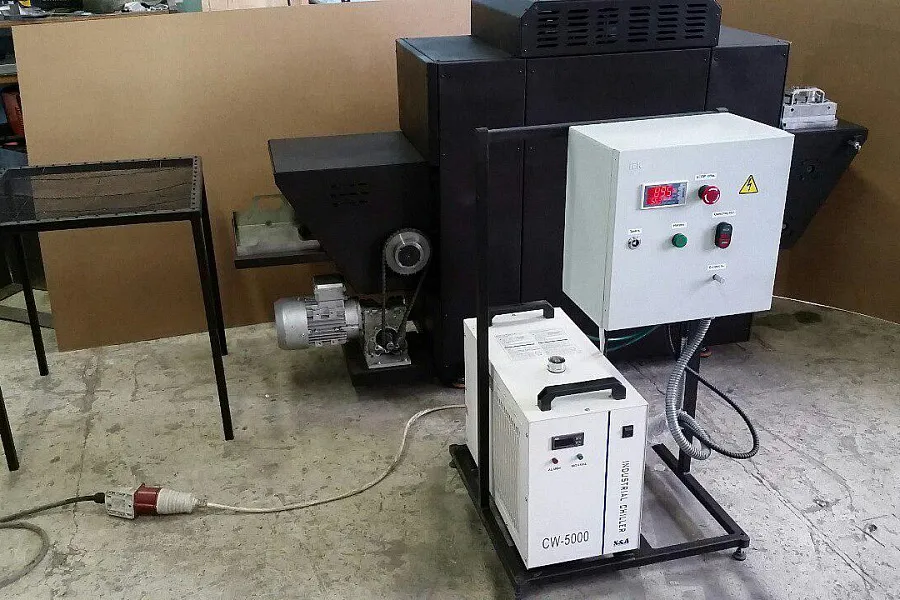

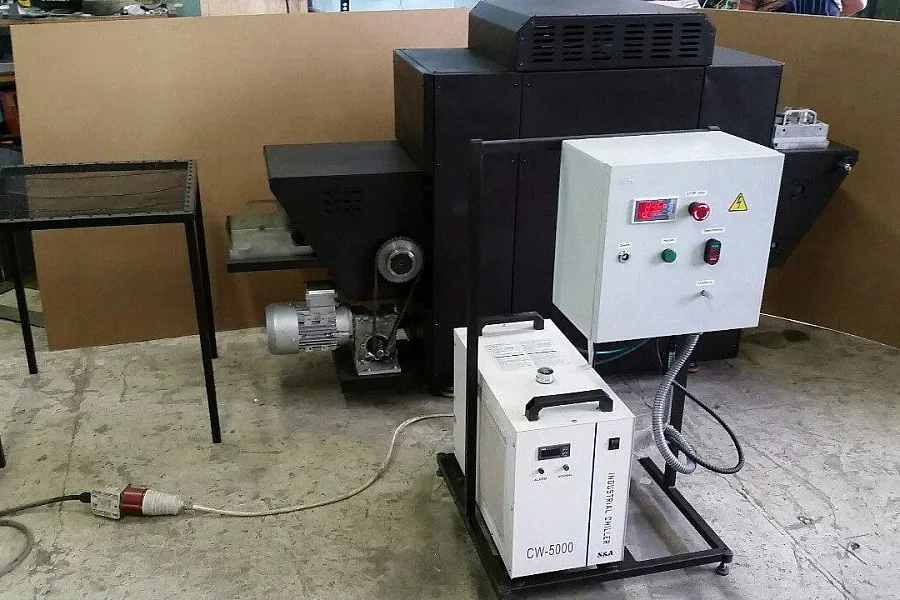

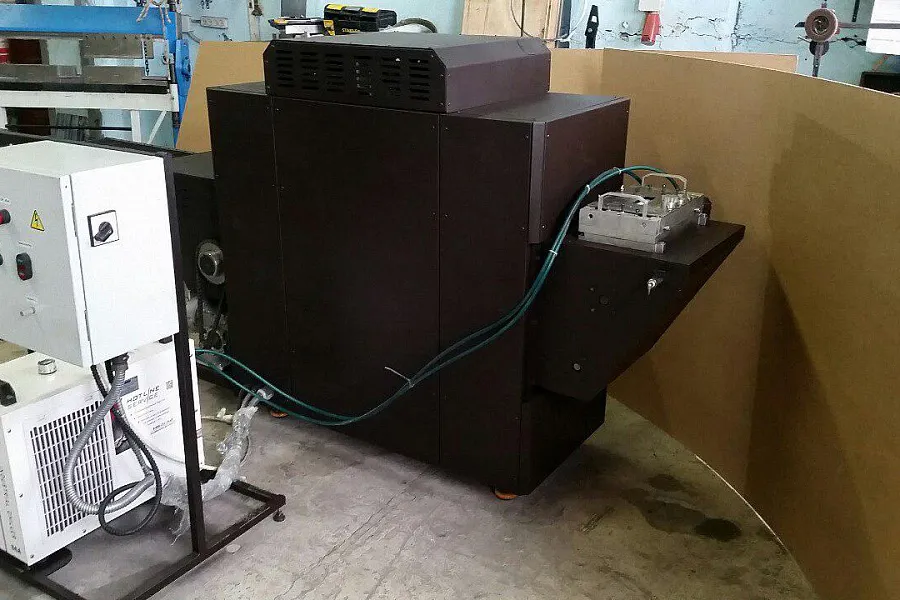

Валковая машина для нанесения клея и сушки листов статора и ротора
КБ-78 спроектировало и изготовило валковую машину для двустороннего нанесения клея и сушки листов статора и ротора. Перед запуском оператор задаёт температуру сушильной камеры, скорость транспортного полотна и зазор между рабочими валиками, от которого зависит толщина клеевого слоя. Листы последовательно проходят клеевую камеру, валковый узел, конвейер и сушильную камеру, после чего выгружаются в съёмные поддоны. Машина рассчитана на работу с поливинилацетальными, кремнийорганическими и эпоксидными клеевыми системами, применявшимися в исходной конфигурации.
Назначение машины
Машина разработана и изготовлена КБ-78 для автоматического двустороннего нанесения изоляционного клеевого слоя на листы статора и ротора с последующей сушкой. Максимальный диаметр обрабатываемых листов — 150 мм.
Технологический процесс

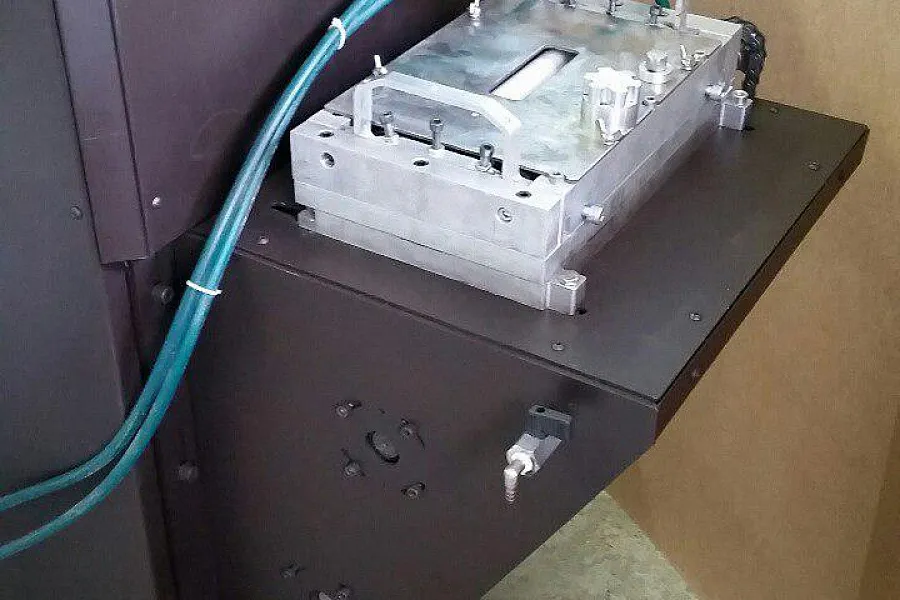

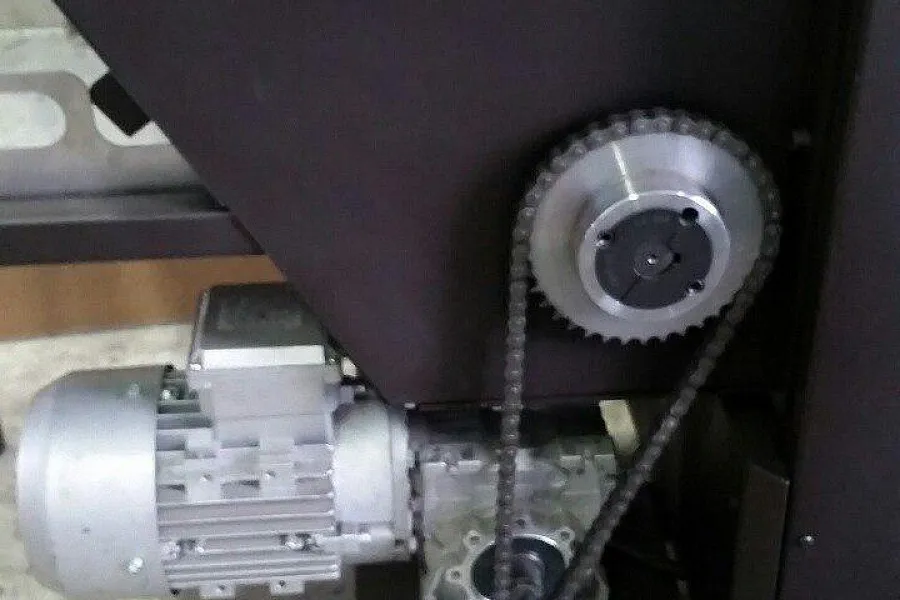

Листы последовательно подаются в клеевую камеру, проходят через валковый узел и поступают на транспортное полотно. Конвейер перемещает заготовки через сушильную камеру, после чего механизм выгрузки направляет их в съёмные поддоны.
Регулировка нанесения и сушки

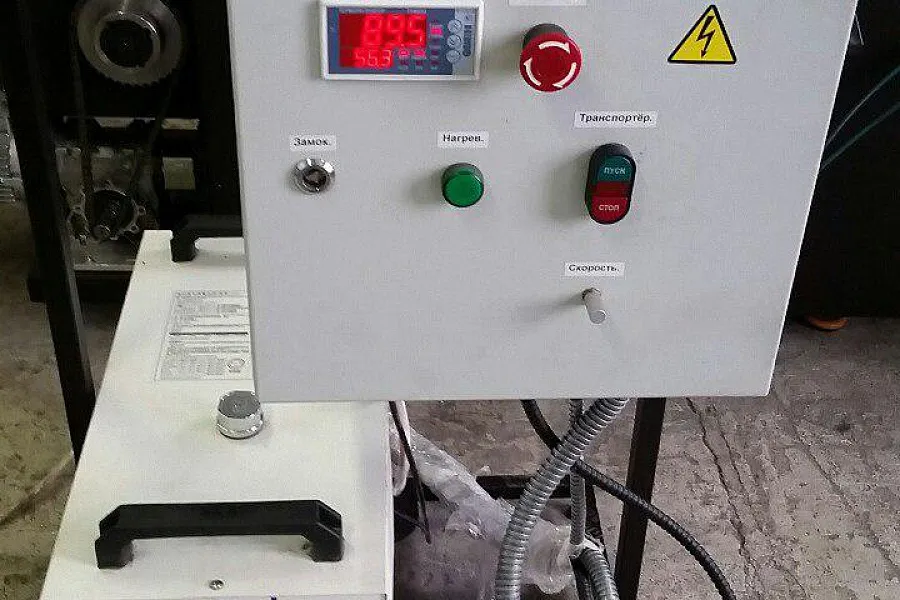

Зазор между рабочими валиками регулируется для настройки под толщину листа и требуемую толщину клеевого слоя. Для исходной конфигурации толщина слоя составляет 8–12 мкм. Температура сушильной камеры регулируется в диапазоне 50–200 °C; рабочий режим сушки — 170–180 °C. Скорость транспортного полотна задаёт время нахождения заготовки в сушильной камере.
Используемые клеевые системы
В исходной конфигурации машина работала с поливинилацетальными клеями БФ-2, БФ-4 и БФР-2К, кремнийорганическими клеями ВК-38 и ВК-26М, а также клеями на эпоксидной основе ЭКС-4. Применимость другой клеевой системы определяется её технологическим режимом.
Подтверждённые параметры
- максимальный диаметр листов статора и ротора — 150 мм;
- толщина клеевого слоя — 8–12 мкм;
- регулируемая температура сушильной камеры — 50–200 °C;
- рабочий режим сушки — 170–180 °C;
- габариты машины — 1 975 × 630 × 1 100 мм;
- масса — до 250 кг.
- Максимальный диаметр листов статора и ротора: 150 мм.
- Толщина клеевого слоя: 8–12 мкм.
- Регулируемая температура сушильной камеры: 50–200 °C.
- Рабочий режим сушки: 170–180 °C.
- Габариты: 1 975 × 630 × 1 100 мм.
- Масса: до 250 кг.
- Регулировка зазора рабочих валков для настройки толщины слоя.
- Регулировка температуры сушильной камеры.
- Регулировка скорости транспортного полотна для изменения времени сушки.
- Автоматическая последовательность нанесения, транспортирования, сушки и выгрузки.
- Выгрузка заготовок в съёмные поддоны.
- Нанесение изоляционного клеевого слоя на листы статора и ротора.
- Сушка клеевого слоя после валкового нанесения.
- Производственные операции при изготовлении электромашинных компонентов.
- Работа с подтверждёнными поливинилацетальными, кремнийорганическими и эпоксидными клеевыми системами.
