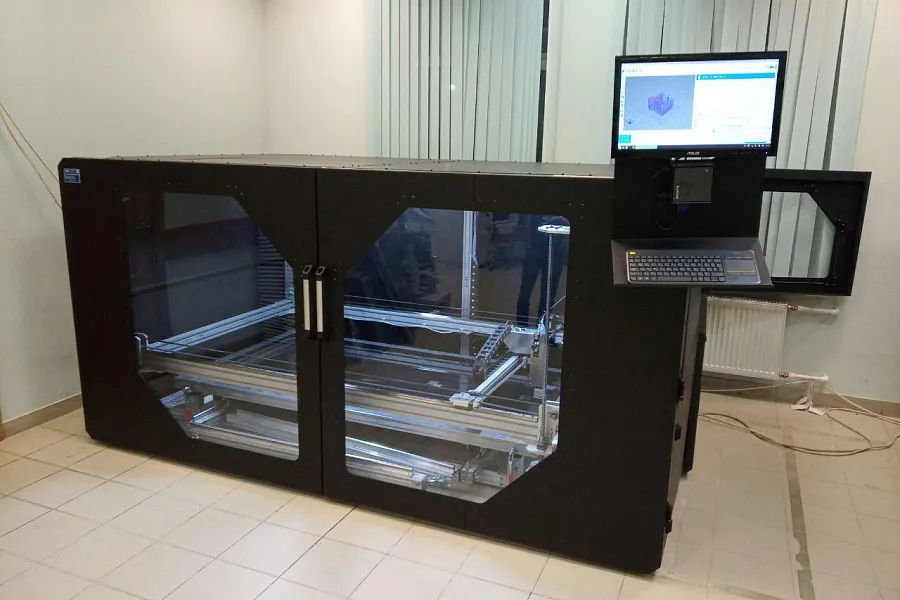

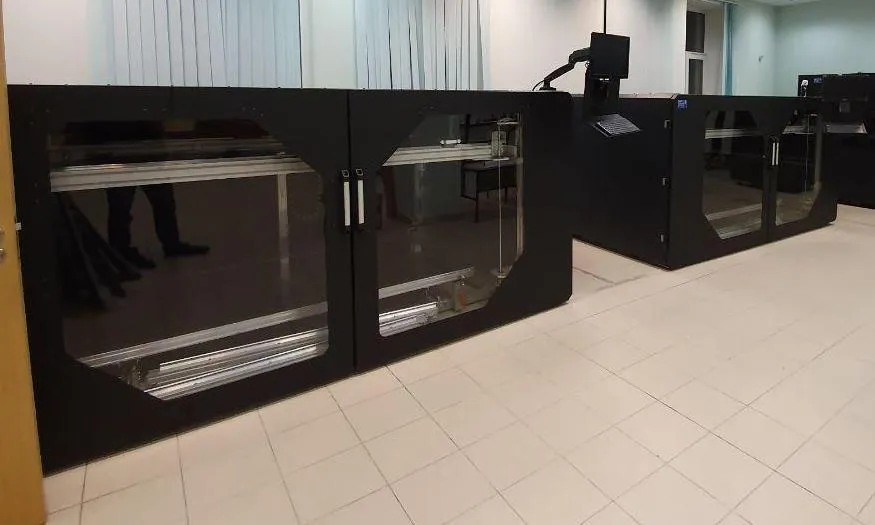

Крупноформатный FDM 3D-принтер FDM-2000
КБ-78 разработало крупноформатный FDM 3D-принтер FDM-2000 для послойного изготовления деталей из филамента. Принтер построен по портальной схеме с числовым программным управлением; вместо режущего инструмента используется экструдер, который подаёт расплав филамента по траектории, заданной управляющей программой. Рабочая зона составляет 1900×900×700 мм, толщина формируемого слоя — от 0,4 до 1 мм. В принтере установлен собственный экструдер КБ-78 для филамента Ø2,85 мм с соплом Ø2 мм; при скорости подачи до 30 мм/с его расчётная производительность составляет до 690 см³/ч. Подогреваемый стол достигает температуры до 125 °C и выдвигается в двух направлениях для доступа к готовой детали.
Назначение принтера
FDM-2000 предназначен для послойного изготовления крупногабаритных деталей из филамента. Оборудование используется для прототипов, технологической оснастки и малых серий изделий в пределах рабочей зоны принтера.
Рабочая зона и печатающий узел
Размер рабочего пространства составляет 1900×900×700 мм. Принтер оснащён собственным FDM-экструдером КБ-78 для филамента диаметром 2,85 мм и комплектным соплом диаметром 2 мм. Толщина печатаемого слоя регулируется в диапазоне от 0,4 до 1 мм.
Производительность и перемещения
Скорость перемещения сопла составляет до 100 мм/с. При скорости подачи филамента до 30 мм/с расчётная объёмная производительность экструдера достигает до 690 см³/ч. Фактическая производительность зависит от траектории печати, толщины слоя и параметров детали.
Стол и настройка
Подогреваемый стол рассчитан на температуру до 125 °C и выдвигается в двух направлениях для доступа к детали. Стол имеет два независимых контура подогрева. Автокалибровка выполняется по 25 точкам.
- Тип: крупноформатный FDM 3D-принтер.
- Рабочая зона: 1900×900×700 мм.
- Диаметр филамента: 2,85 мм.
- Диаметр сопла: 2 мм.
- Толщина печатаемого слоя: 0,4–1 мм.
- Скорость перемещения сопла: до 100 мм/с.
- Скорость подачи филамента: до 30 мм/с.
- Расчётная производительность экструдера: до 690 см³/ч.
- Температура подогреваемого стола: до 125 °C.
- Мощность подогрева стола/принтера: 4000/6000 Вт.
- Автокалибровка: 25 точек.
- Габариты: 3×2×1,6 м.
- Масса нетто/брутто: 210/300 кг.
- Рабочая зона 1900×900×700 мм для крупногабаритных деталей.
- Собственный FDM-экструдер КБ-78 для филамента Ø2,85 мм.
- Линейные направляющие и ШВП в механизмах перемещения.
- Четыре двигателя с энкодерами для настройки осей.
- Два независимых контура подогрева стола.
- Выдвижение подогреваемого стола в двух направлениях.
- Автокалибровка по 25 точкам.
- Изготовление крупногабаритных прототипов из филамента.
- Печать технологической оснастки и вспомогательных производственных изделий.
- Выпуск малых серий деталей в пределах рабочей зоны принтера.
- Отработка FDM-технологии для изделий с заданными габаритами.
