Разборная вращающаяся платформа для экспонатов до 5,5 т
КБ-78 разработало и изготовило разборную вращающуюся платформу для демонстрации тяжёлых экспонатов. Конструкция рассчитана на нагрузку до 5 500 кг и включает неподвижное основание, вращающуюся верхнюю платформу и привод. Скорость вращения регулируется в диапазоне от 0 до 0,5 об/мин, что позволяет подобрать режим показа для конкретного экспоната и сценария мероприятия. Модульное исполнение упрощает перевозку, сборку и демонтаж на площадке; платформа рассчитана на эксплуатацию на открытом воздухе.
Назначение и конструкция

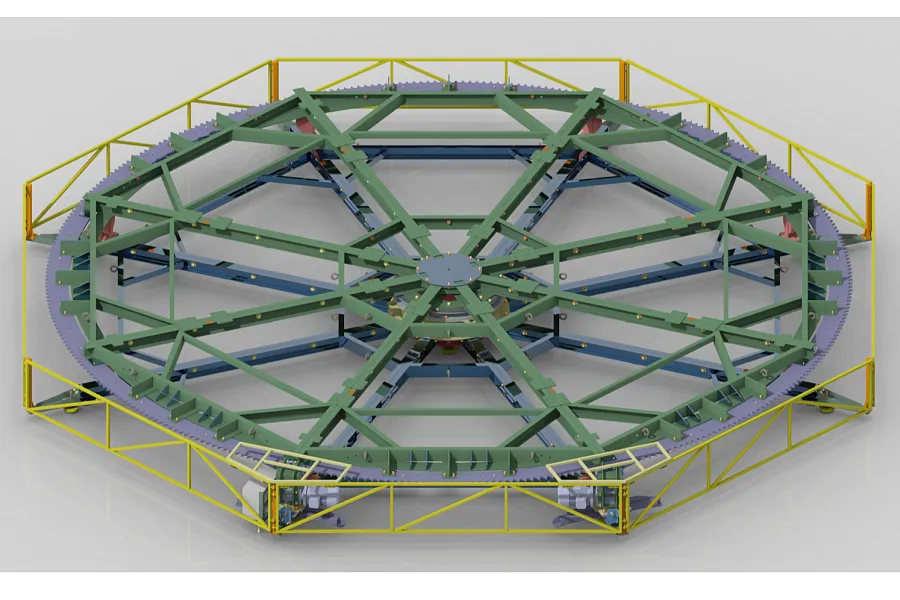

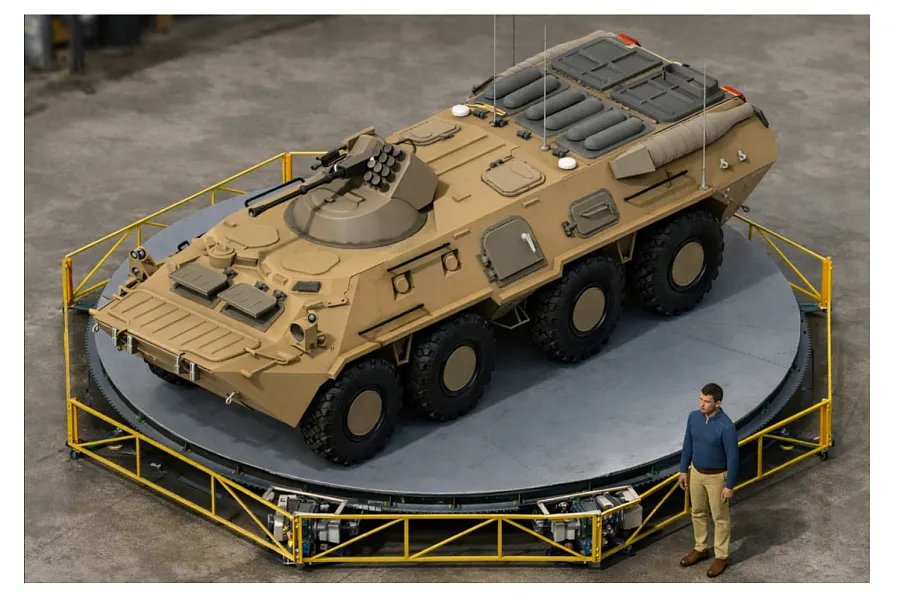

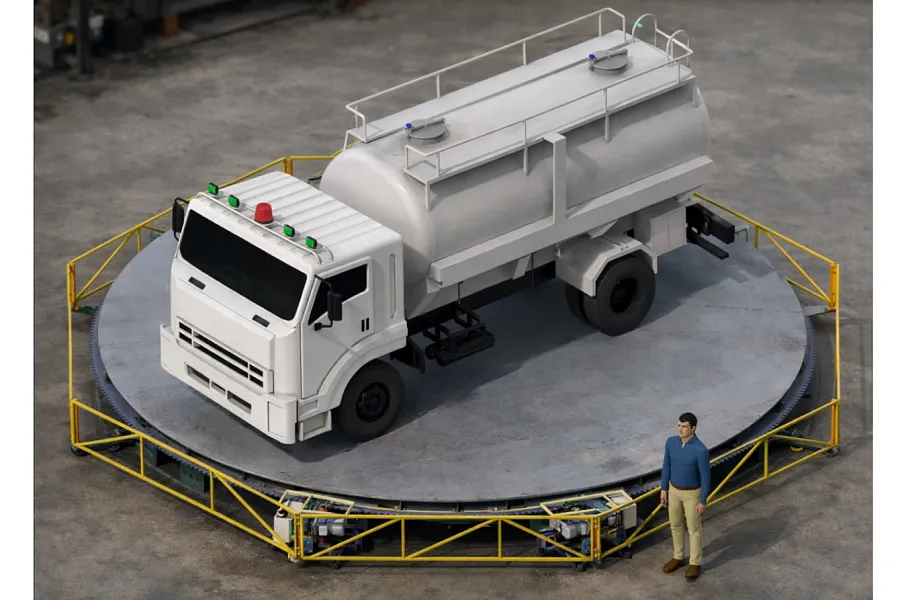

Разборная вращающаяся платформа предназначена для демонстрации тяжёлых экспонатов на выставках, в шоурумах и на открытых площадках. Она может использоваться, в частности, для установки крупной декоративной конструкции, специальной или промышленной техники. Конструкция состоит из неподвижного нижнего и вращающегося верхнего оснований, собираемых из модулей для перевозки, монтажа и демонтажа.
Нагрузка и габариты

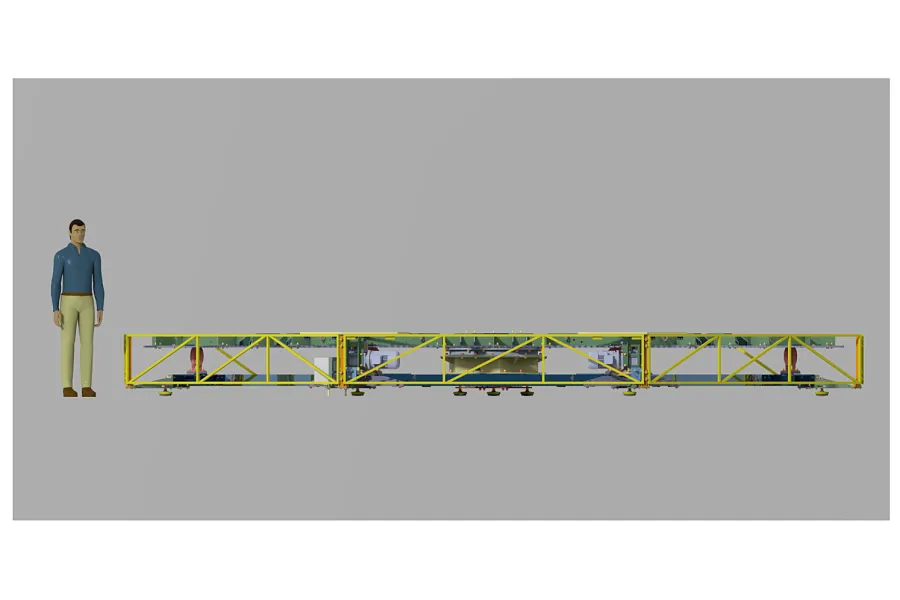

Платформа рассчитана на размещение экспоната массой до 5 500 кг. Габаритные размеры собранной конструкции — 8 300×8 300×700 мм, масса платформы — 4 500 кг. Диаметр вращающейся верхней платформы в реализованном проекте составляет 7,15 м. Для обеспечения устойчивости предусмотрены места для пригрузов и регулируемые опоры для выставления конструкции в горизонт.
Привод и вращение
Вращение обеспечивает мотор-редуктор 220 В, установленный на неподвижном основании; в проекте предусмотрен резервный мотор-редуктор. Скорость вращения регулируется в диапазоне от 0 до 0,5 об/мин. Питание вращающейся части передаётся через кольцевой токосъёмник, а режим выбирается с учётом массы, габаритов и требований к демонстрации установленного экспоната.
Эксплуатация и защита
Платформа имеет всепогодное исполнение для эксплуатации на открытых площадках в диапазоне температур от −40 до +45 °C. Подвижные узлы закрыты от попадания посторонних предметов и осадков; в зоне сопряжения платформ предусмотрен греющий шнур для защиты от наледи. Для приводов применяется электрощит со степенью защиты IP65. Условия установки, подключение и декоративная обшивка определяются проектом и требованиями конкретной площадки.
- Тип: разборная вращающаяся платформа для демонстрации экспонатов.
- Грузоподъёмность: до 5 500 кг.
- Диаметр вращающейся верхней платформы: 7,15 м.
- Скорость вращения: регулируемая, от 0 до 0,5 об/мин.
- Привод: мотор-редуктор 220 В; предусмотрен резервный мотор-редуктор.
- Передача питания на вращающуюся часть: кольцевой токосъёмник.
- Габаритные размеры: 8 300×8 300×700 мм.
- Масса платформы: 4 500 кг.
- Исполнение: для открытых площадок, температура эксплуатации от −40 до +45 °C.
- Защита электрооборудования приводов: IP65.
- Разборная конструкция для перевозки и монтажа на месте проведения мероприятия.
- Размещение тяжёлых экспонатов массой до 5 500 кг.
- Регулирование скорости вращения от 0 до 0,5 об/мин.
- Резервный мотор-редуктор для сохранения возможности вращения при обслуживании основного привода.
- Регулируемые опоры и места для пригрузов для устойчивой установки на площадке.
- Защита подвижных узлов от осадков и греющий шнур в зоне сопряжения платформ.
- Демонстрация экспоната с обзором со всех сторон.
- Всепогодное исполнение для эксплуатации от −40 до +45 °C.
- Выставки и презентации тяжёлой промышленной, строительной и специальной техники.
- Шоурумы и демонстрационные площадки производителей.
- Сезонные городские и рекламные инсталляции, включая крупные декоративные конструкции.
- Открытые площадки при соблюдении требований к основанию, подключению и эксплуатации.
