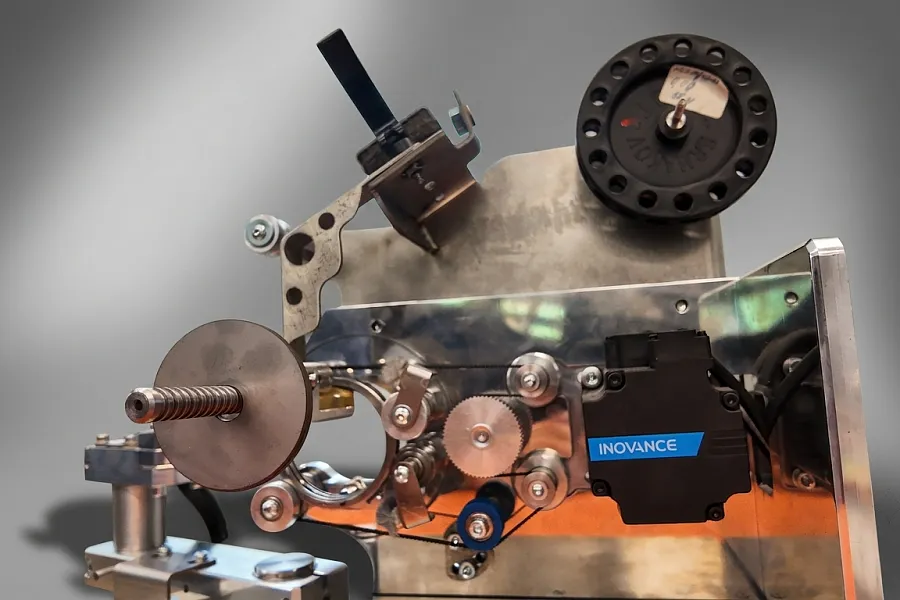

Станок тороидальной прецизионной (высокоточной) намотки

Станок тороидальной намотки представляет собой специализированную установку с числовым программным управлением, предназначенную для полуавтоматической прецизионной (высокоточной) намотки провода на тороидальные каркасы.

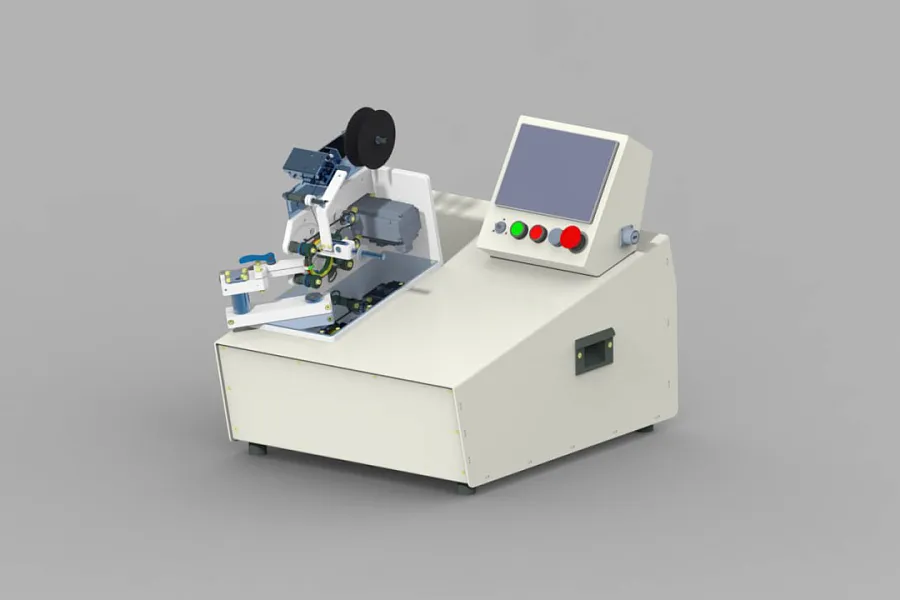

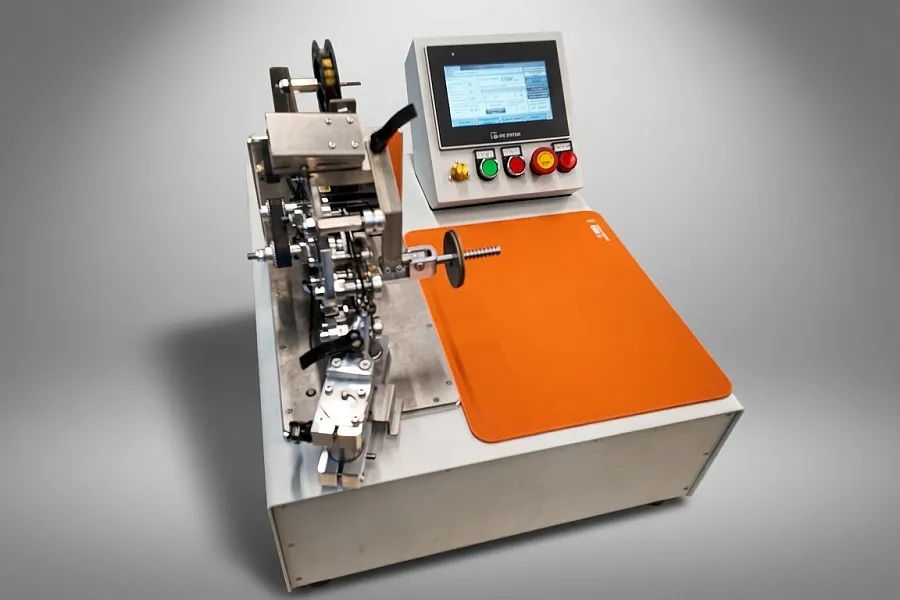

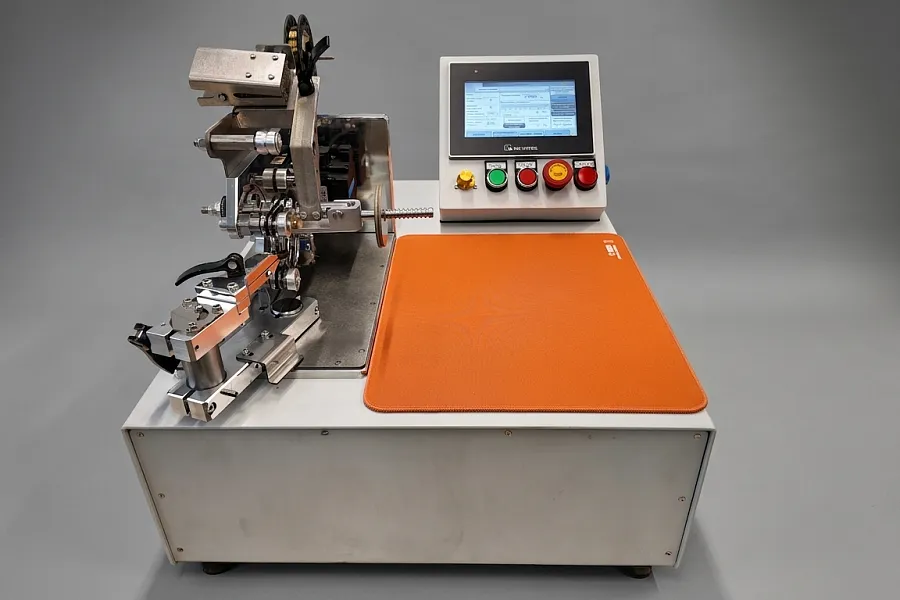

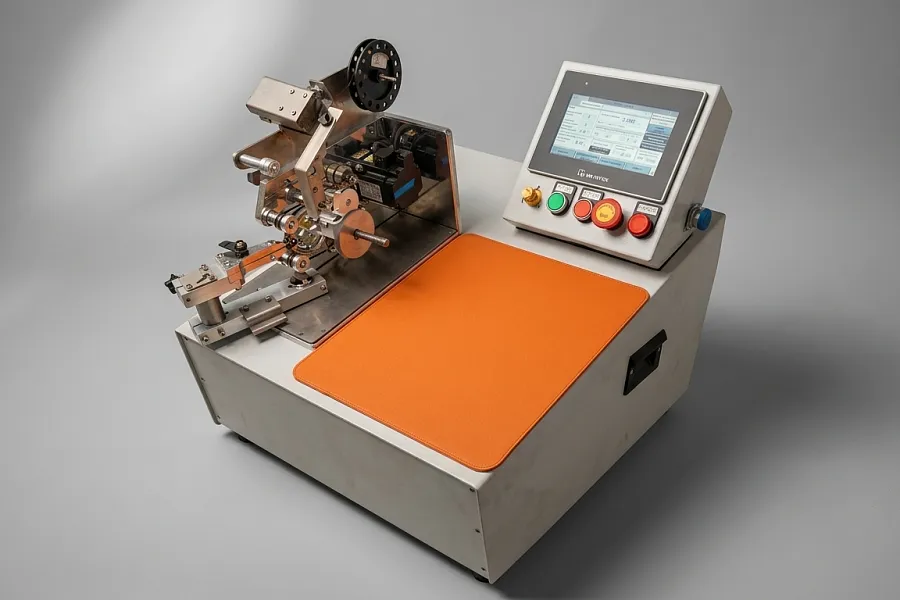

Станок представляет из себя настольный корпус, состоящий из следующих основных узлов:

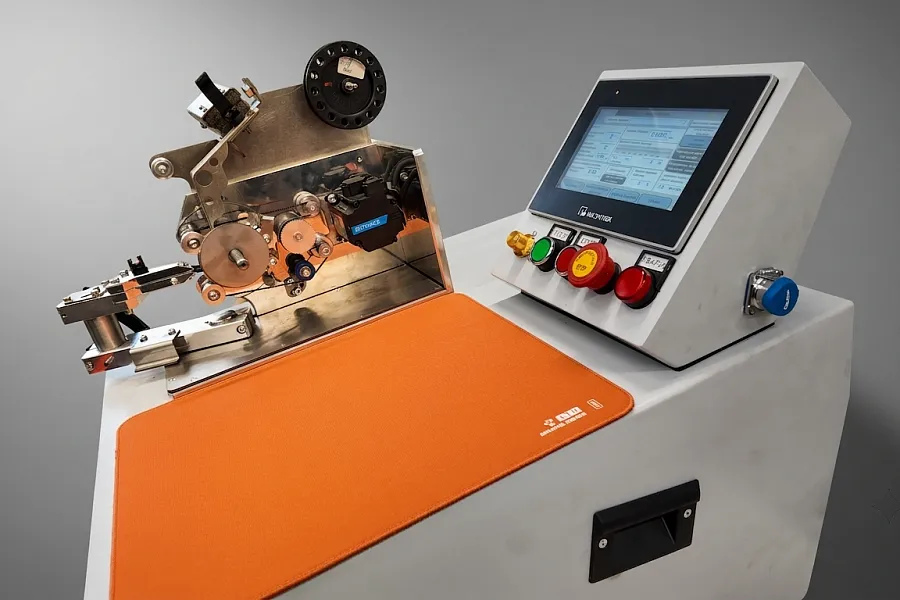

  • Пульт оператора: экран с сенсорно-кнопочным интерфейсом для ввода необходимых параметров, запуска программы, ручного режима и аварийной остановки. Позволяет задать основные режимы «старт — намотка — стоп»;

  • Шкаф автоматики: промышленный контроллер, который принимает программу (число витков, скорость, шаг раскладки), управляет обоими сервоприводами и узлом натяжения. При достижении заданного числа витков процесс автоматически останавливается;

  • Несущая станина и основание: жёсткая сварная рама, обеспечивающая виброустойчивость и геометрическую неизменность положения всех узлов;

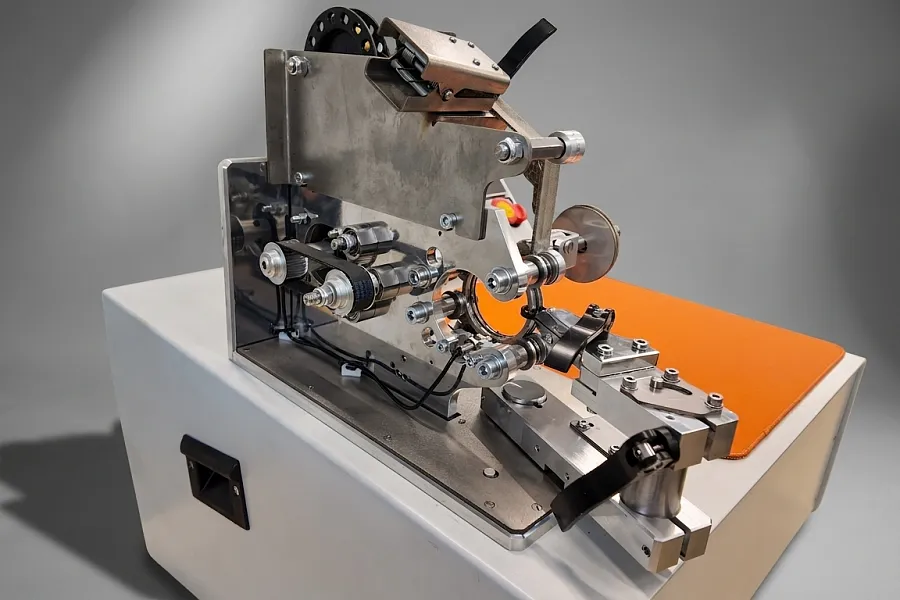

  • Привод вращения сердечника тороида и механизм вращения шпули: синхронизовано друг с другом данные узлы обеспечивают перенос провода со шпули на поверхность тороида;

  • Узел натяжения и подачи провода: поддерживает заданное натяжение провода, исключает радиальное и осевое биение шпули, предотвращает неравномерную подачу провода и их перехлёст.


Универсальные намоточные станки (цилиндрические, рамные) не способны обеспечить качественную намотку на тороидальный сердечник, а ручной труд исключён из процесса намотки из-за крайне высоких требований к плотности, шагу и натяжению провода.

Установки подобного типа используются там, где требуется высокая повторяемость параметров обмотки, минимальные паразитные зазоры и стабильное качество от изделия к изделию. Представленная модель ориентирована на работу с тонкими проводами (сотые доли миллиметра).

Характеристики

Параметры обмотки:

  • Диаметр провода (с изоляцией): 0,086–0,095 мм;

  • Размеры сердечника до намотки:

    – внешний диаметр (OD): 18,5 мм;
    – внутренний диаметр (ID): 15,5 мм;

    – высота (H): 4,6 мм;

  • Сегмент обмотки: 150°;

  • Длина провода на одну обмотку: до 4 м;

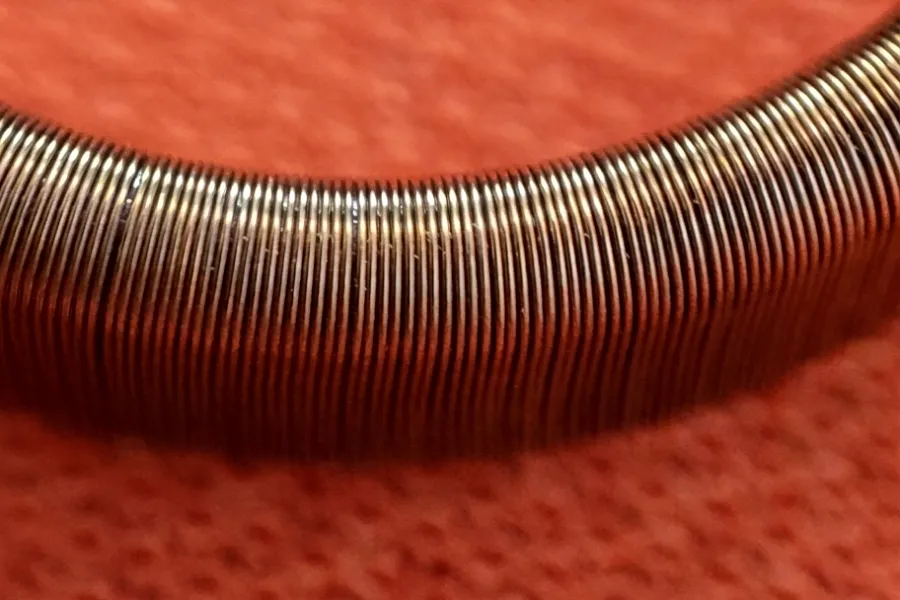

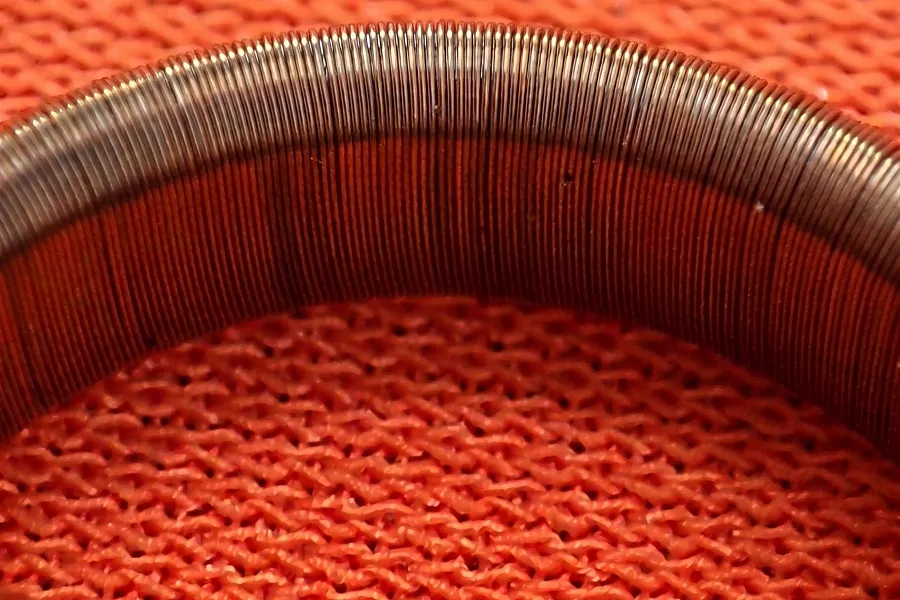

  • Тип намотки: однослойная и многослойная (по сектору), виток к витку;

  • Допустимый зазор между витками: не более 0,04 мм.


Технические параметры станка:

  • Скорость намотки: 1–120 витков/мин (регулируемая);

  • Диаметр шпули: 63 мм;

  • Номинальная мощность: ≤ 0,5 кВт;

  • Напряжение / частота: 220 В, 50 Гц;

  • Степень защиты: IP44;

  • Климатическое исполнение: УХЛ4.1;

  • Тип управления: ЧПУ (программируемое число витков и шага раскладки);

  • Размещение: настольное;

  • Масса станка с блоком управления: ≤ 50 кг.

Преимущества

  • Высокая точность и повторяемость. Люфт редуктора в пределах 12 угловых минут, прецизионная механика и сервоприводы обеспечивают идентичность каждой последующей обмотки;

  • Полный программный контроль. Шаг раскладки пропорционально связан со скоростью намотки, что исключает субъективные ошибки оператора;

  • Компактность и низкие требования к месту установки. Настольный форм-фактор при массе до 50 кг не требует специального фундамента, виброопор или усиленного стола. Энергопотребление до 0,5 кВт позволяет подключать установку к любой стандартной розетке без модернизации питающей сети;

  • Адаптивность к производственным условиям. Исполнение УХЛ4.1 и степень защиты IP44 делают станок пригодным для работы в обычных производственных и лабораторных помещениях без дополнительных мер по герметизации, пылезащиты или климат-контролю;

  • Гибкость настройки. Программируется число витков, скорость, шаг раскладки; возможно использовать установку для различных типоразмеров сердечников;

  • Удобный сенсорный дисплей (7") с разрешением 1024x600 pi;

  • Программирование параметров намотки (Рецепта) может осуществляться на внешнем компьютере с последующей передачей данных в память станка.

Применение

Установка ориентирована на производство прецизионных однослойных и многослойных обмоток на малогабаритных тороидальных сердечниках. Основные области использования:

  • Микроэлектроника и приборостроение: изготовление обмоток для трансформаторов тока, потенциометров и других компонентов, где критичны геометрическая точность и плотность укладки витка к витку;

  • Научные лаборатории и опытные производства: возможность быстрой переналадки под различные типы сердечников и задание любого числа витков через программу делают станок удобным инструментом для единичного и малосерийного выпуска;

  • Серийное изготовление компактных трансформаторов: например, для источников питания малой мощности.

Благодаря невысокой массе, настольному исполнению и малому энергопотреблению установка органично встраивается как в небольшие лаборатории и ремонтные мастерские, так и в автоматизированные линии электронного производства.
