Станок для подготовки технологической оправки к намотке

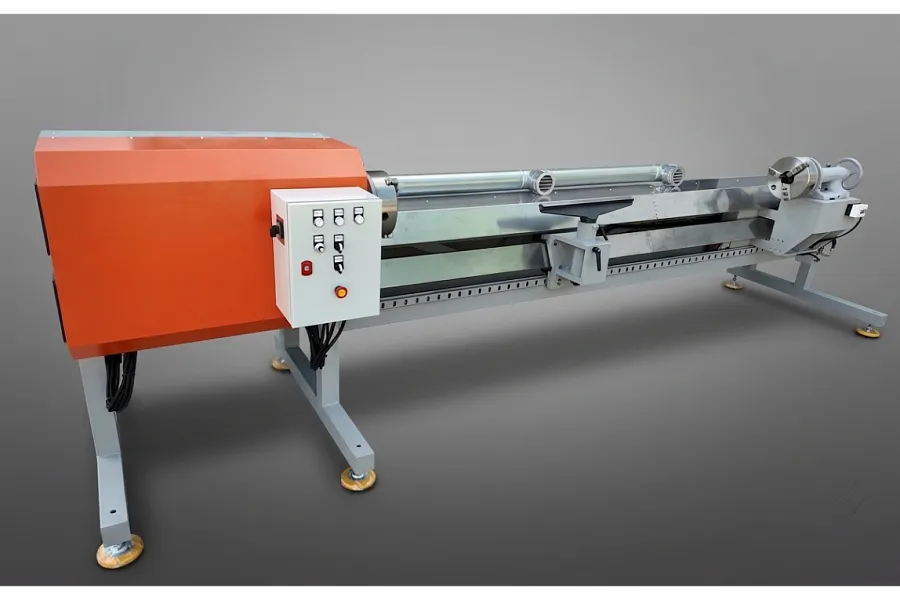

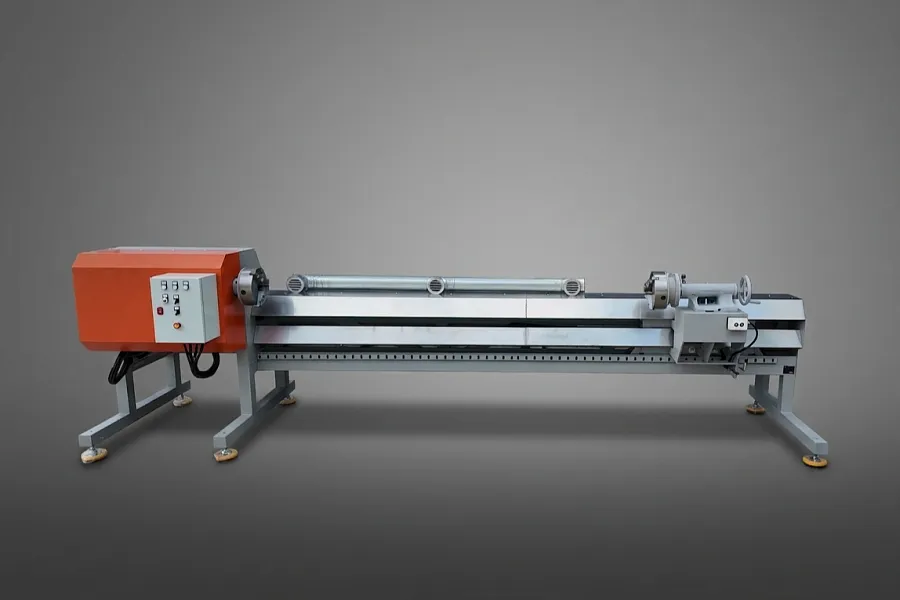

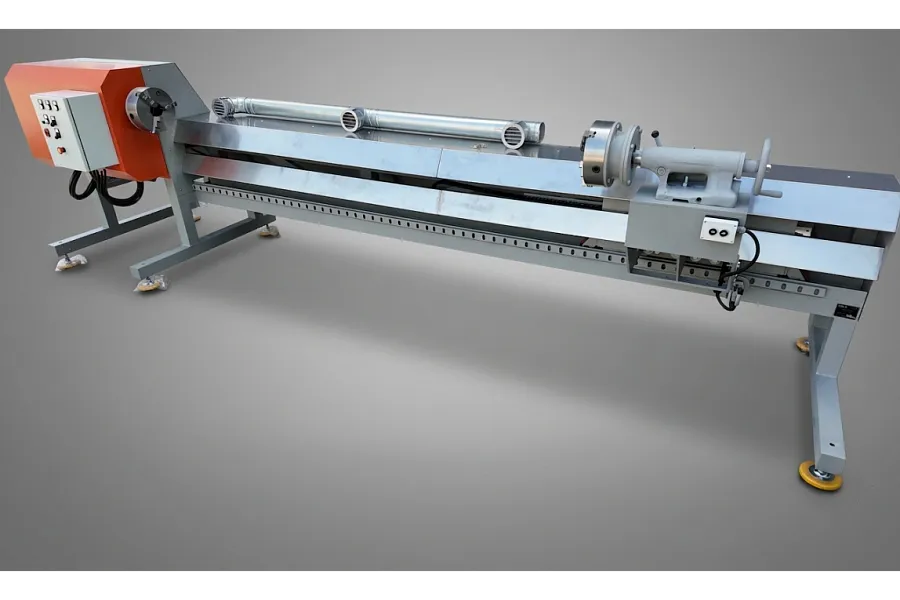

КБ-78 разработало и изготовило станок для комплексной подготовки технологических оправок — тел вращения — перед операцией намотки. Оборудование фиксирует заготовку (Ø до 300 мм, длина до 2500 мм, масса до 500 кг), обеспечивает регулируемое вращение 5–100 об/мин, обезжиривание поверхности и базирование под последующую укладку лент, полотен и нанесение составов.

Задача проекта

Заказчику требовалось оборудование для подготовки технологических оправок — тел вращения — к последующей намотке лент и полотен из неметаллических материалов. На одном рабочем месте нужно было обеспечить обезжиривание поверхности, точное базирование по длине и стабильное вращение крупногабаритной заготовки перед укладкой материалов и нанесением составов.

Состав решения

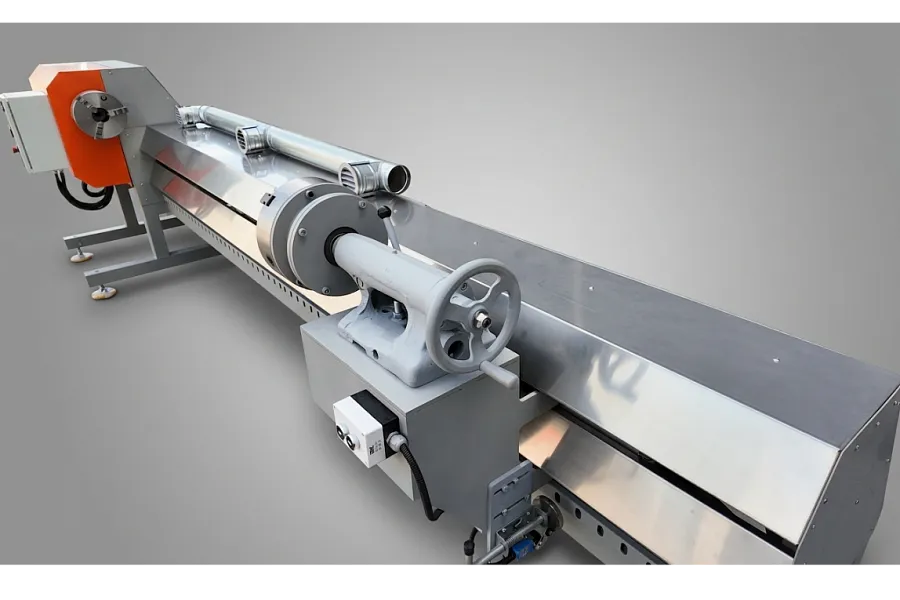

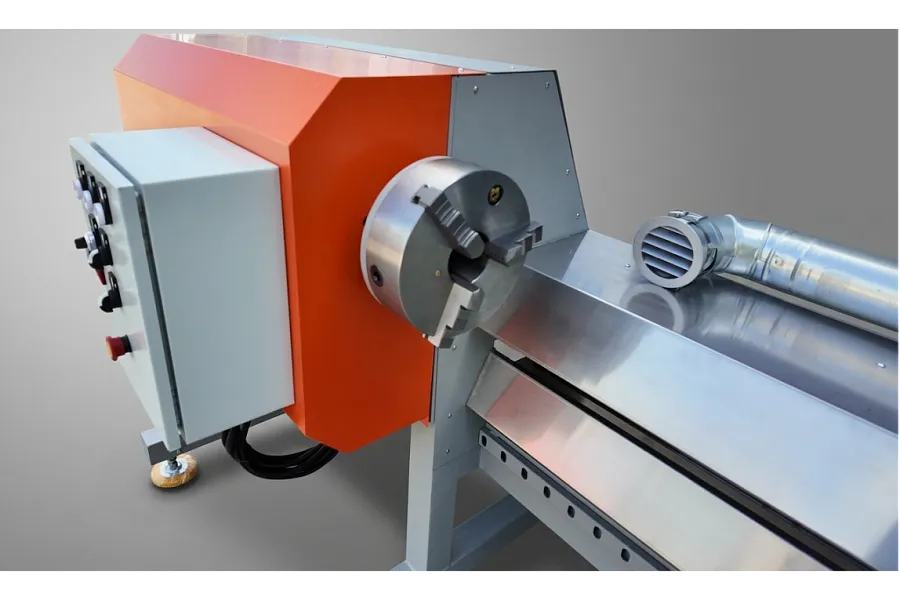

Основанием служит неподвижный сварной каркас с приводным двигателем и направляющими. Вращение передаётся на шпиндель с трёхкулачковым патроном через цепную передачу в диапазоне 5–100 об/мин. На подвижном суппорте установлена задняя бабка с вращающимся центром: продольное перемещение по рельсовым направляющим на катковых башмаках позволяет базировать деталь по длине до 2500 мм и жёстко фиксировать положение зажимным механизмом. Система местной вентиляции удаляет пыль и пары растворителей из зоны обработки.

Управление и цикл работы

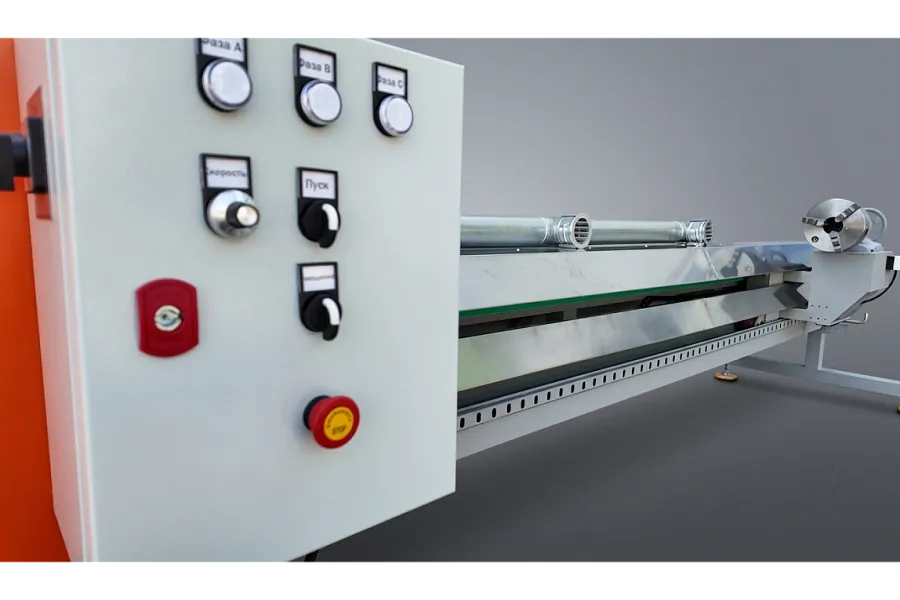

Суппорт перемещается с основного пульта шкафа автоматики и с дублирующего пульта на корпусе суппорта — оператор может находиться у зоны обработки при позиционировании длинной оправки. Направление хода задаётся с панели автоматики или кнопками на дублирующем пульте; после установки каретки суппорт фиксируется. Частота вращения шпинделя задаётся регулятором 5–100 об/мин. Для снижения ударных нагрузок на цепную передачу останов выполняют ступенчато: сначала снижают скорость, затем выключают привод. Предусмотрены аварийный останов и заземление корпуса.

Результат

Получен специализированный станок подготовки оправки к намотке: заготовки Ø до 300 мм, длиной до 2500 мм и массой до 500 кг стабильно базируются и вращаются при обезжиривании и подготовке поверхности под укладку лент, полотен и нанесение технологических составов. Габариты станка 4800×1220×1360 мм, питание 380 В / 3 кВт.

Характеристики

  • Габариты (Д×Ш×В): 4800×1220×1360 мм;

  • Масса станка: не более 1300 кг;

  • Диаметр изделия: до 300 мм;

  • Длина изделия: до 2500 мм;

  • Масса заготовки: до 500 кг;

  • Электропитание: 380 В, 3 фазы, 50 Гц;

  • Потребляемая мощность: 3 кВт;

  • Частота вращения: 5–100 об/мин;

  • Степень защиты: IP64B.

Преимущества

  • Двойное управление суппортом — позиционирование длинной оправки с основного шкафа и с пульта у зоны обработки;
  • Жёсткое базирование тел вращения длиной до 2500 мм и массой до 500 кг с фиксацией суппорта;
  • Плавное вращение 5–100 об/мин под обезжиривание и подготовку поверхности к намотке;
  • Местная вентиляция паров растворителей непосредственно в зоне обработки;
  • Специализация под оправку к намотке — отдельно от станков зачистки деталей и ручного нанесения покрытий.

Применение

  • Подготовка технологических оправок к намотке лент и полотен из неметаллических материалов;
  • Обезжиривание поверхности оправки перед укладкой материалов;
  • Базирование и вращение оправок Ø до 300 мм, длиной до 2500 мм, массой до 500 кг;
  • Подготовка поверхности оправки под нанесение технологических составов перед намоткой.
