Программно-аппаратный комплекс для автоматизации цеха сборки жгутов

Проверить цифровую подготовку жгута можно в онлайн-редакторе жгутов CableDraw

Архитектура комплекса

Для автоматизации цеха сборки жгутов КБ-78 объединило программные и аппаратные модули в единый технологический маршрут. Комплекс охватывает подготовку данных, сборку жгута оператором, контроль соединений и подготовку проводов.

Состав реализованного решения

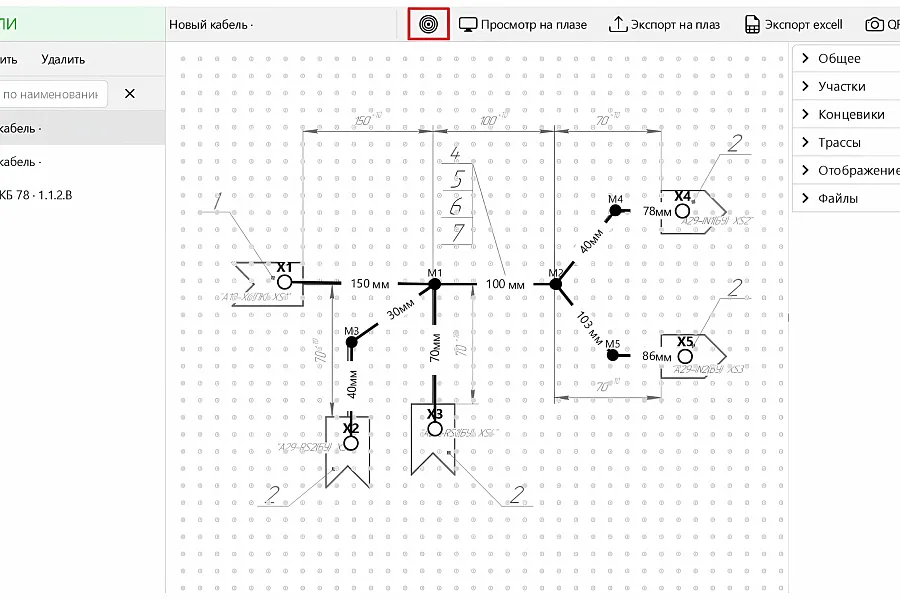

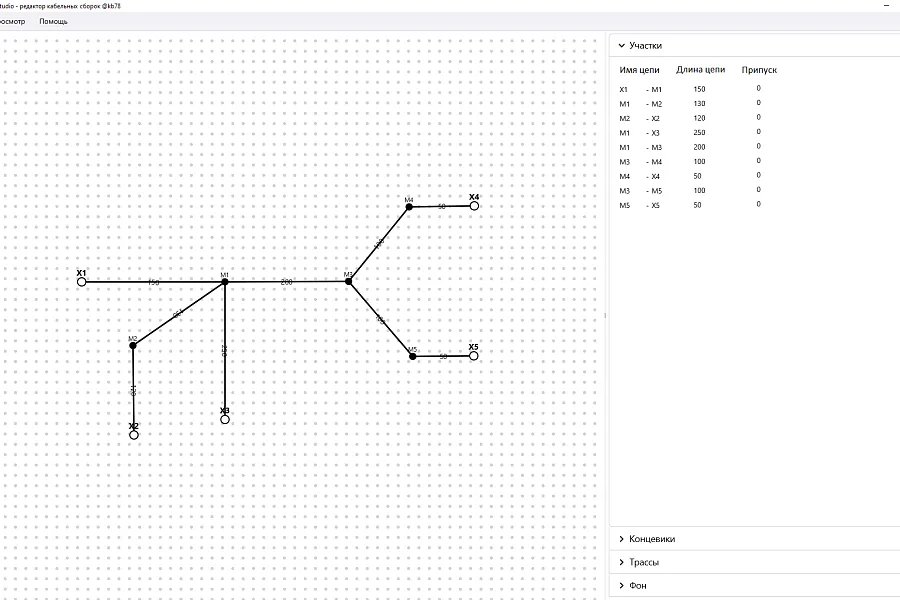

• ПО для создания топологии жгута, ведения библиотек разъёмов и проводов, формирования таблицы соединений и данных для раскроя.

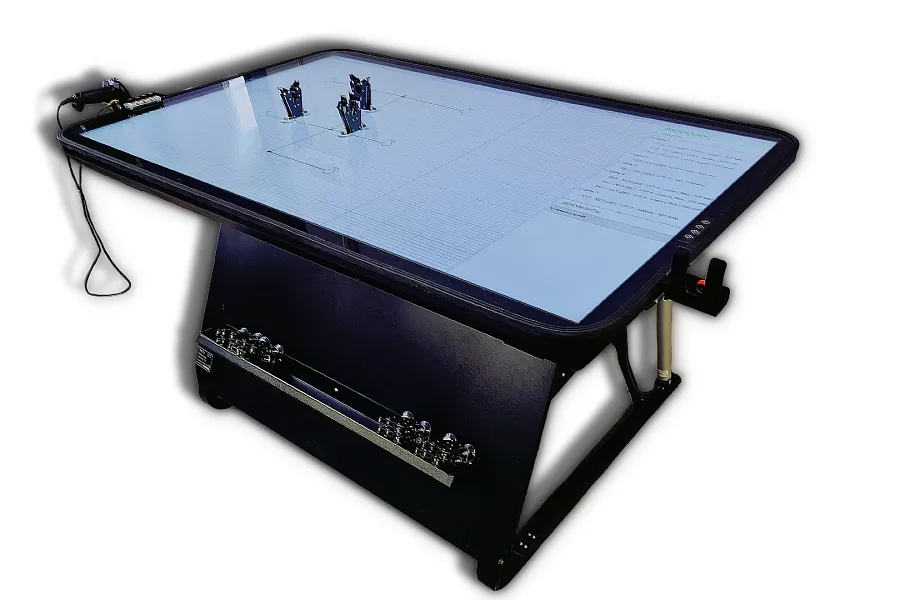

• Интерактивная панель или стол с локальной базой жгутов, которые выводят оператору графические подсказки для раскладки и монтажа.
• Кабельный тестер для проверки соответствия собранного жгута таблице соединений и контроля отсутствия замыканий.
• Рабочее место нарезки и маркировки проводов по данным подготовленного проекта.

Последовательность работы

Технолог подготавливает проект жгута и передаёт данные на промышленное рабочее место. Оператор собирает изделие по визуальным подсказкам, затем тестер выполняет контроль. Результаты проверки сохраняются с привязкой к изделию, оператору и партии, если это предусмотрено конфигурацией комплекса.

Проверка функционала до внедрения

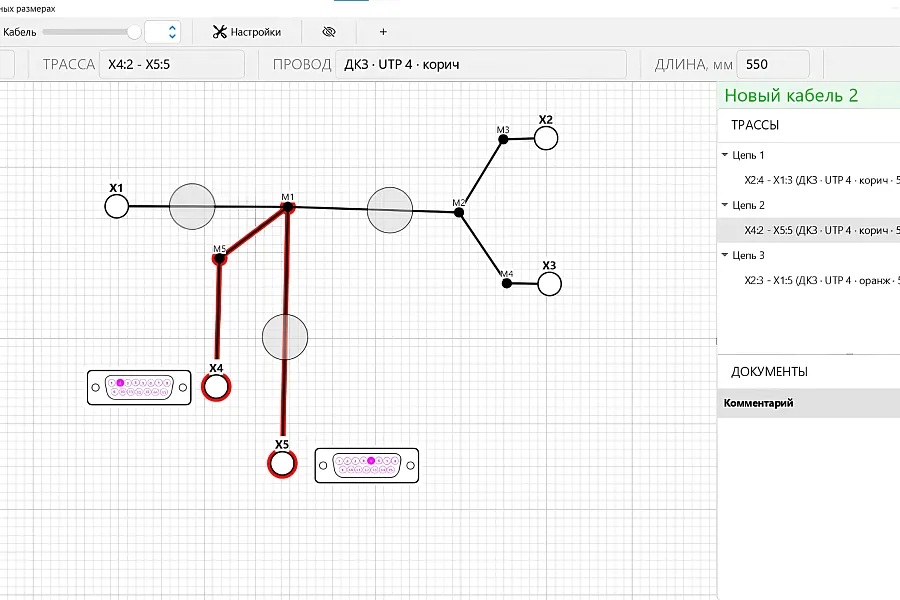

Ключевые функции редактора жгутов можно проверить в онлайн-редакторе CableDraw: создание топологии, назначение разъёмов, контактов и проводов, подготовку длин и проекторный режим с подсветкой цепи и контактов. Публичная версия помогает инженеру оценить работу приложения до внедрения ПАК; для производства используются промышленное рабочее место и локальная база жгутов.
