Станок для разделки электродвигателей и извлечения меди

<p>КБ-78 разрабатывает станок для разделки электродвигателей и извлечения медной обмотки из статоров — аналог ANGAR 3 под параметры заказчика. Оборудование выполняет последовательность операций от резки двигателя до разделения сердечника и обмотки, а набор оснастки позволяет работать со статорами диаметром 50–500 мм.</p>

Назначение станка

Станок предназначен для разделки электродвигателей и выделения медной обмотки из статоров. Комплекс спроектирован как аналог ANGAR 3 с адаптацией состава оснастки под номенклатуру двигателей заказчика.

Технологический процесс

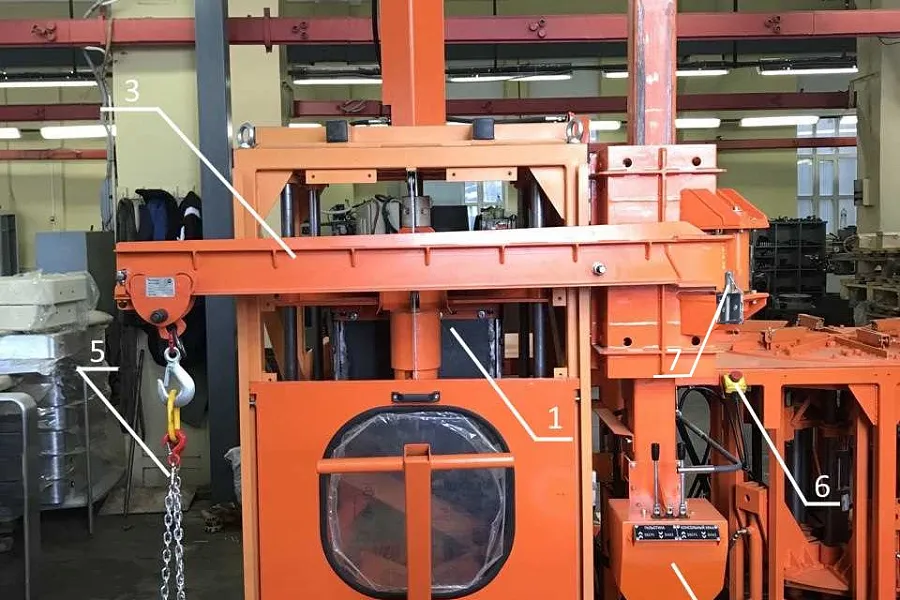

  1. Гильотина разрезает статор вдоль статорных пластин на две половины.

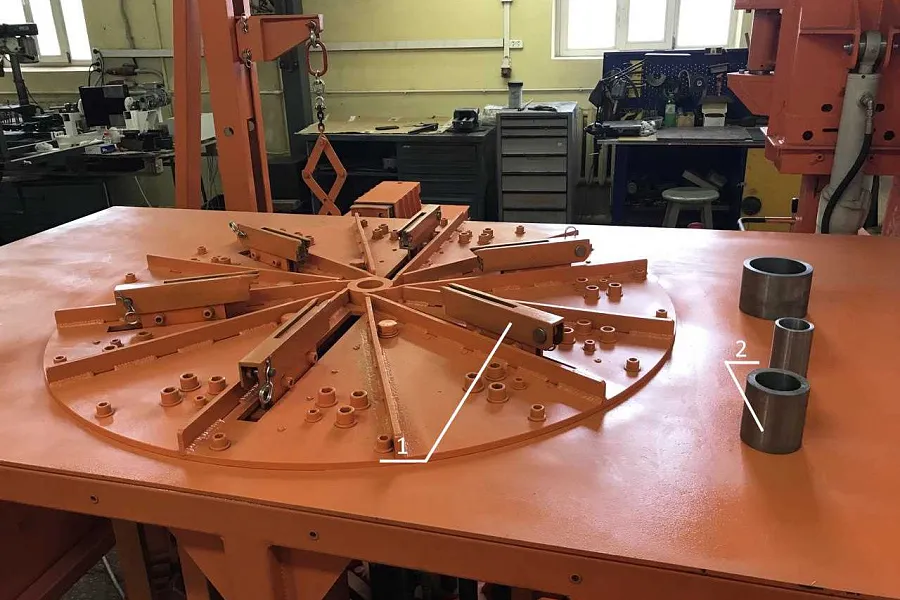

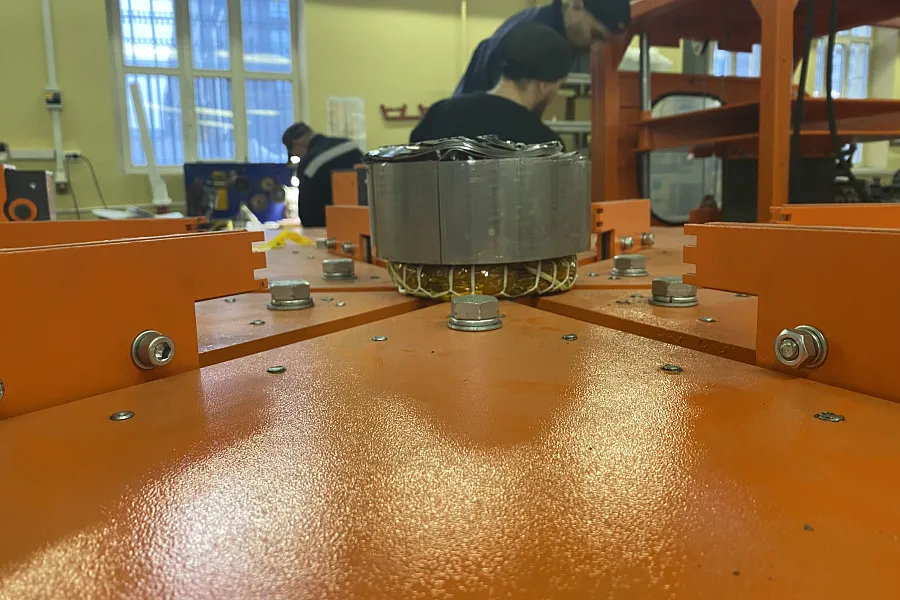

  2. На узле «Зонтик» половину статора устанавливают вертикально, фиксируют обмотку и извлекают статорные пластины толкателями.

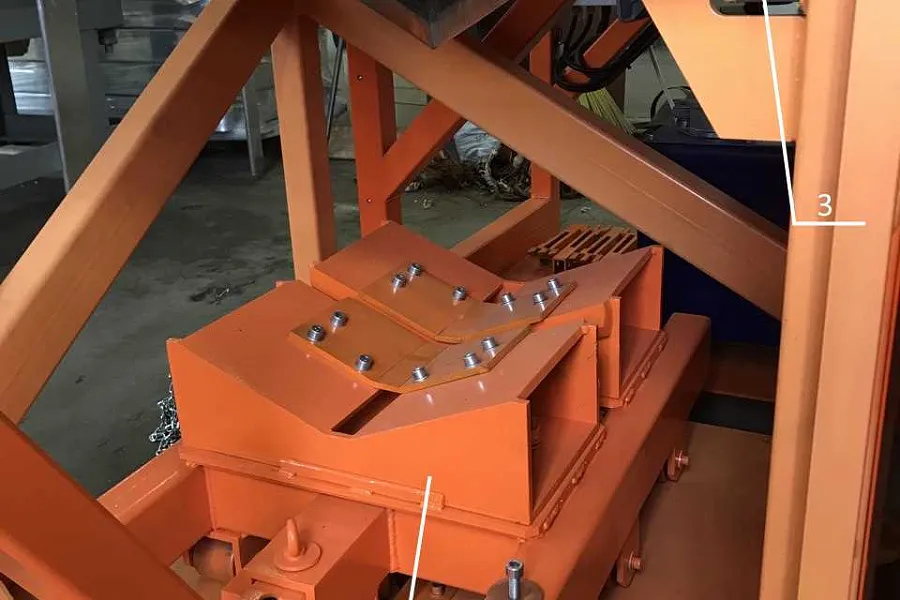

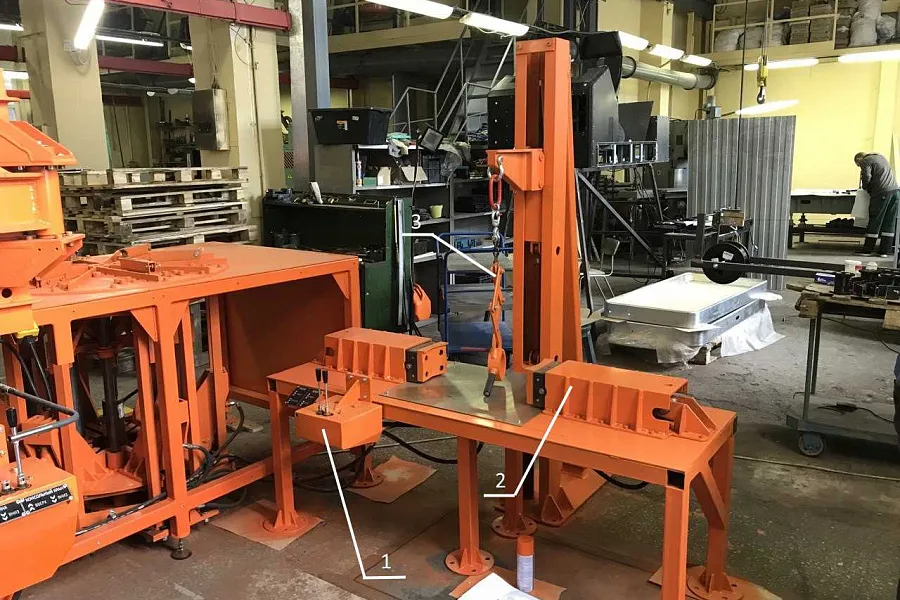

  3. Тиски с краном и клещами используются для извлечения статорной обмотки и вспомогательных операций.

Состав комплекса

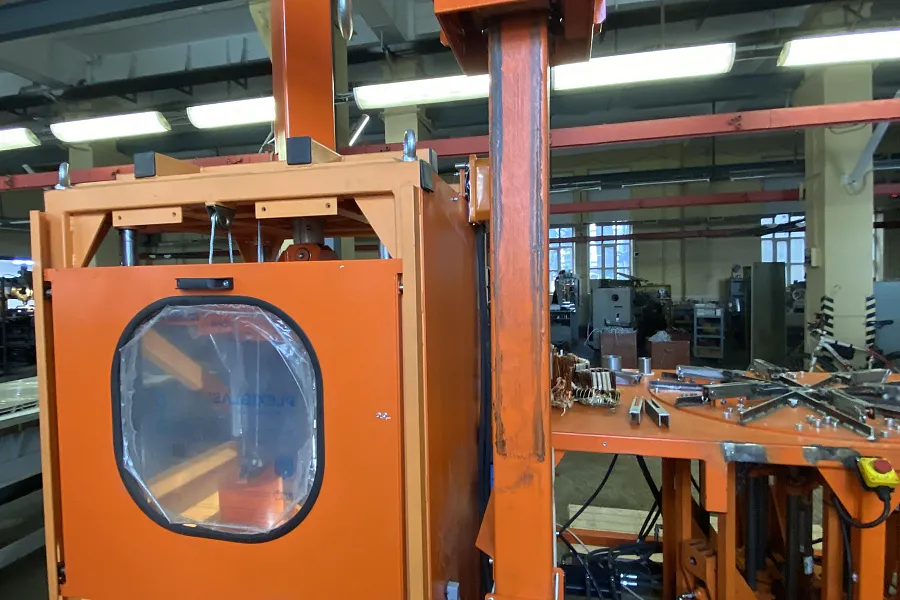

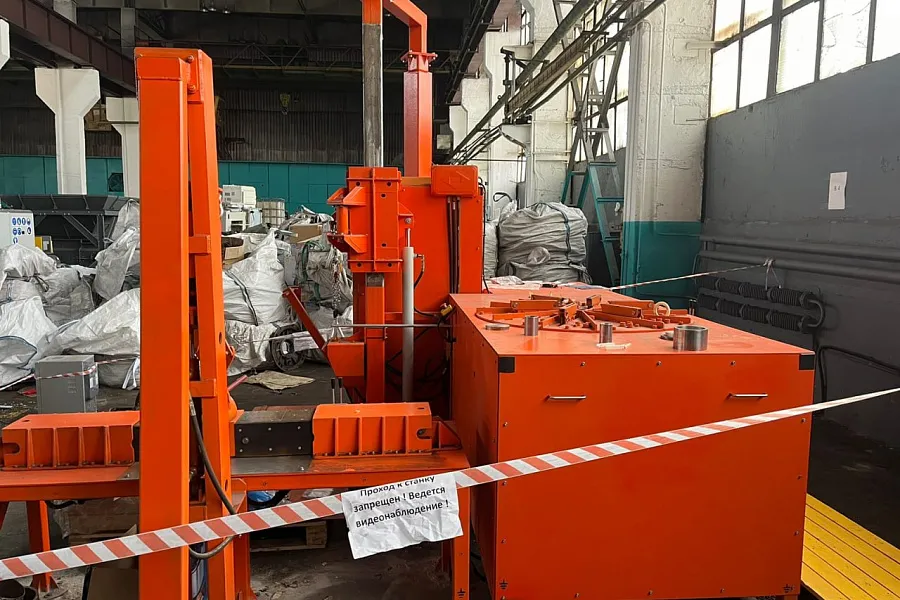

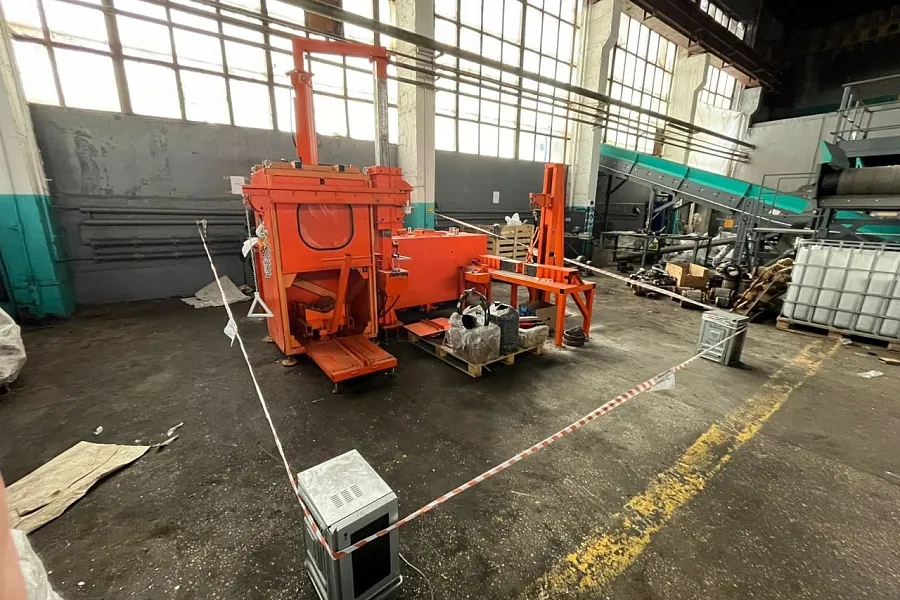

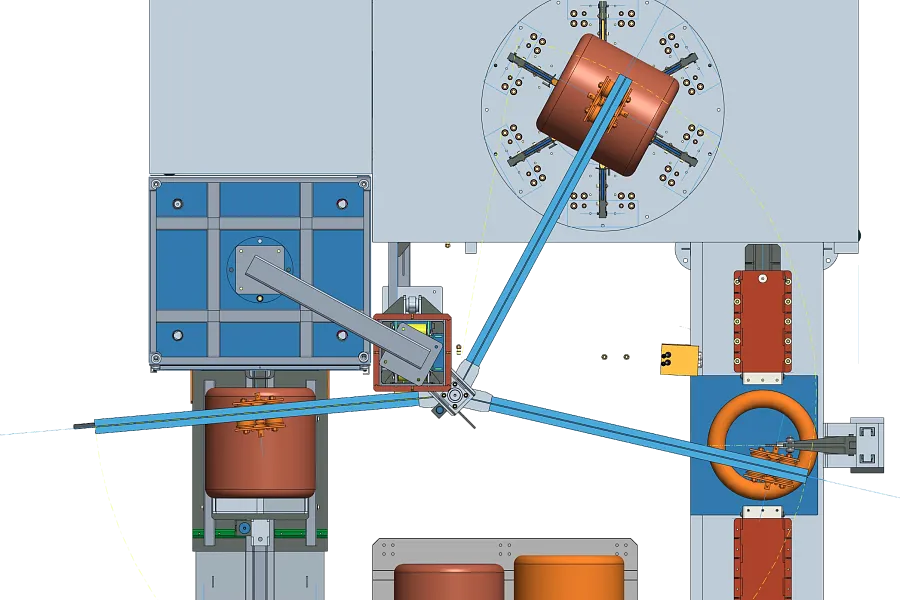

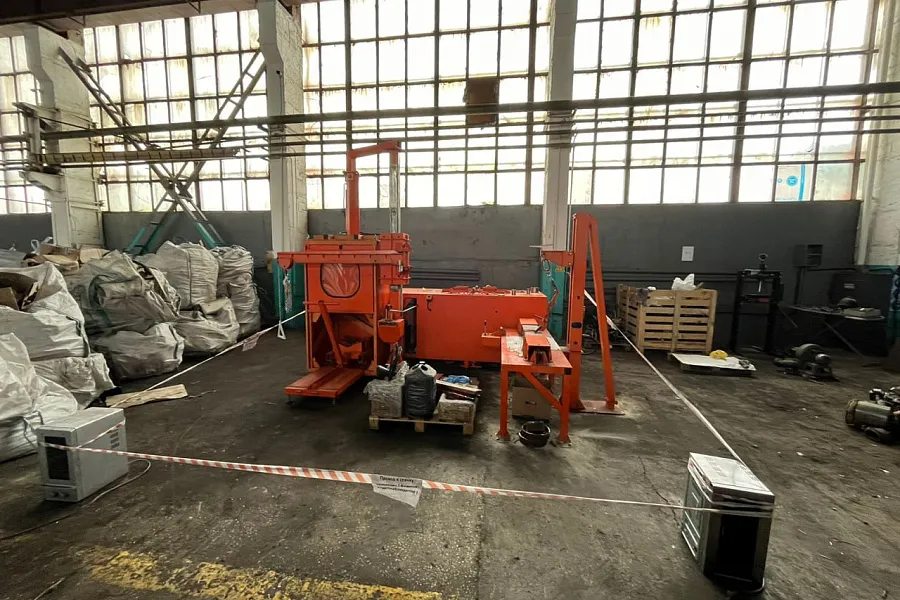

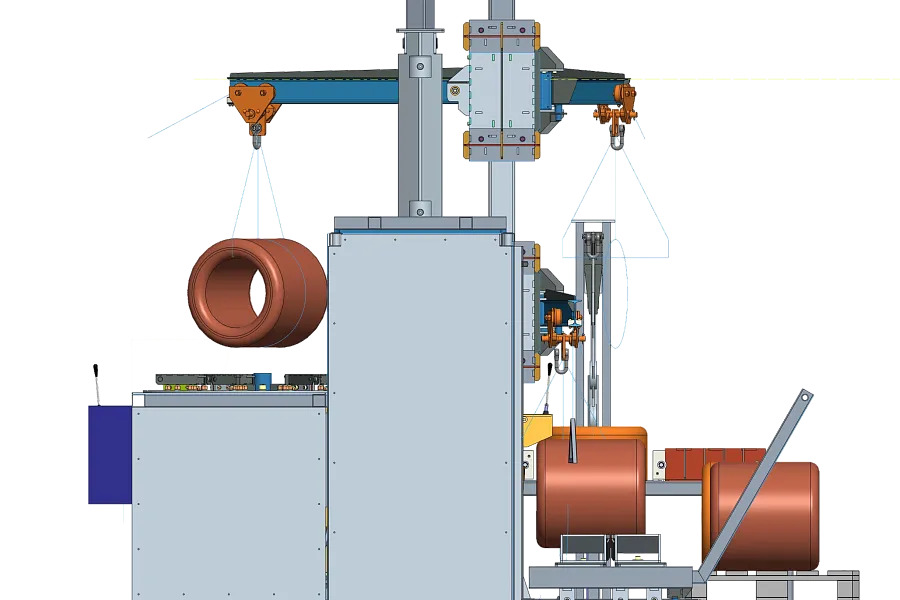

В состав входят защитная кабина с прозрачным окном, гильотина, узел «Зонтик», тиски с краном и клещами, консольный кран, тележка для подачи статоров в зону резания, ножи и сменная оснастка. Консольный кран рассчитан на перемещение статоров массой до 350 кг в пределах рабочей зоны.

Диапазоны обработки

Гильотина и тиски рассчитаны на статоры диаметром 50–500 мм при вылете медной обмотки 40 мм. Узел «Зонтик» работает со статорами диаметром 100–500 мм. Для малых статоров диаметром до 100 мм предусмотрены специальные накладки на тиски. Толщина сердечника — 50 мм, общая длина статора — до 750 мм.

Электропитание и габариты

Питание — 380 В, 50 Гц; установленная мощность — до 5 кВт. Габариты комплекса — до 3500 × 3400 × 3300 мм, масса — до 3000 кг.

Характеристики

  • Диаметр статоров: 50–500 мм.
  • Диаметр статоров для узла «Зонтик»: 100–500 мм.
  • Толщина сердечника: 50 мм.
  • Общая длина статора: до 750 мм.
  • Допустимый вылет медной обмотки: 40 мм.
  • Грузоподъёмность консольного крана: до 350 кг.
  • Питание: 380 В, 50 Гц.
  • Установленная мощность: до 5 кВт.
  • Габариты: до 3500 × 3400 × 3300 мм.
  • Масса: до 3000 кг.

Преимущества

  • Технологическая цепочка разделки в составе одного комплекса.
  • Защитная кабина с прозрачным окном в зоне резки.
  • Оснастка для стандартных и малых статоров.
  • Консольный кран и тележка для перемещения статоров.
  • Адаптация состава оборудования под задачу заказчика.

Применение

  • Разделка асинхронных электродвигателей АИР, АИ, 5АИ и МЭЗ.
  • Отделение медной обмотки от статоров асинхронных электродвигателей.
  • Разделка шаговых и серводвигателей.
  • Подготовка вторичных материалов к дальнейшей переработке.
