Установка УФ-обработки внутренних поверхностей УФМ-1800

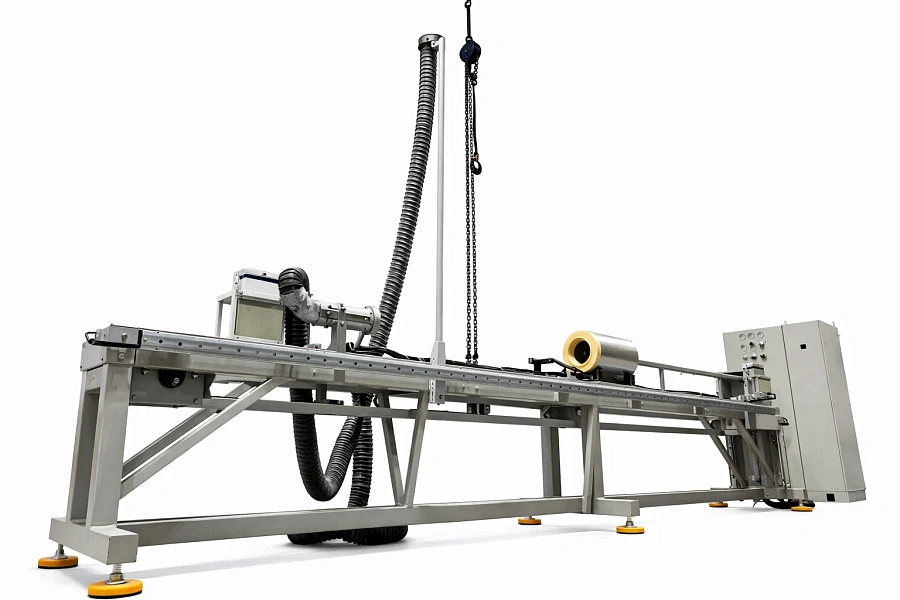

КБ-78 разработало и изготовило установку УФМ-1800 для контролируемого воздействия УФ-излучения на внутренние поверхности полых цилиндрических изделий. Источник излучения — лампа ДРТ-1000 мощностью 1000 Вт с рабочим УФ-диапазоном 0,240–0,320 мкм. Каретка обеспечивает относительное перемещение изделия и излучателя в ходе обработки; параметры цикла задаются в ручном или автоматическом режиме через программируемое реле ПР200 с сенсорным экраном.

Назначение установки

УФМ-1800 предназначена для контролируемой УФ-обработки внутренних поверхностей полых цилиндрических изделий. Установка применяется в технологических процессах, где требуется воспроизводимое УФ-воздействие на внутреннюю поверхность изделия.

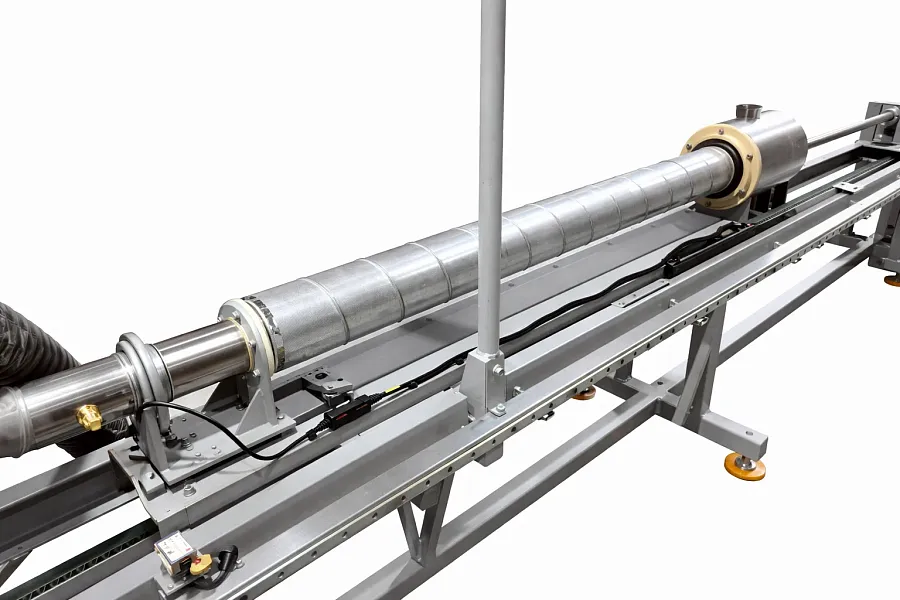

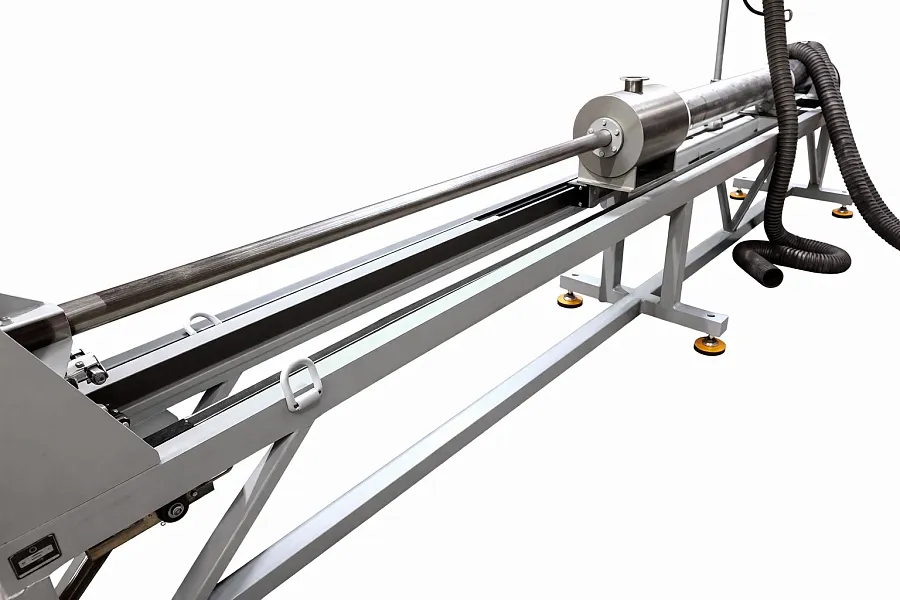

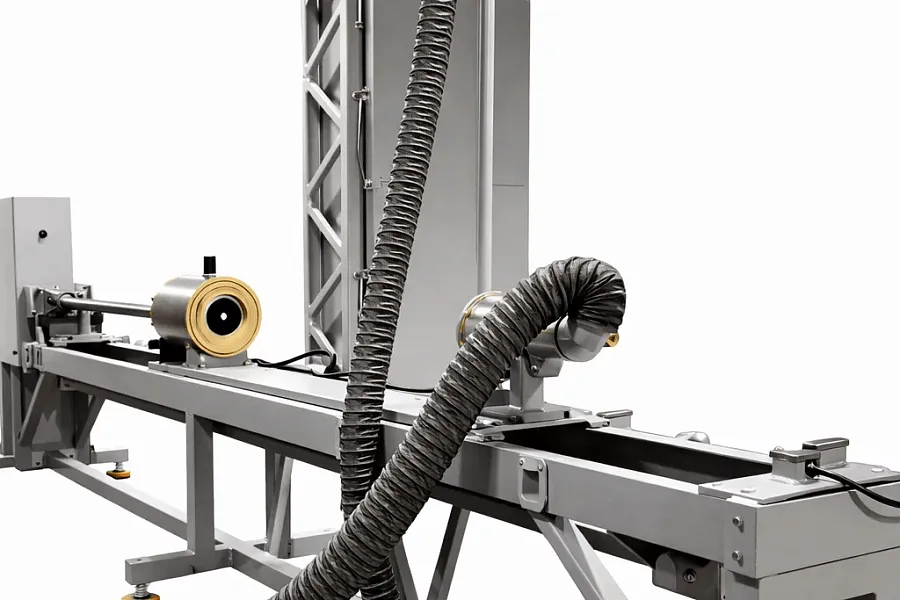

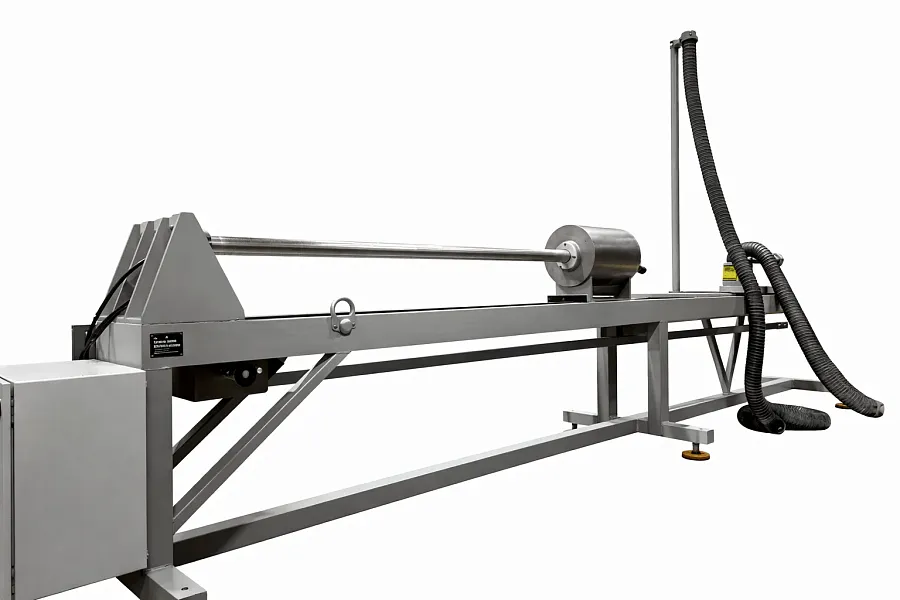

Источник излучения и перемещение

В качестве источника используется лампа ДРТ-1000 мощностью 1000 Вт с УФ-диапазоном 0,240–0,320 мкм. Относительное перемещение изделия и излучателя выполняется кареткой с ходом 250 мм. Скорость каретки настраивается в диапазоне от 1 до 5,5 м/с согласно параметрам реализованной установки.

Управление циклом

Оборудование работает в ручном и автоматическом режимах. Программируемое реле ПР200 с сенсорным экраном используется для задания и контроля параметров обработки.

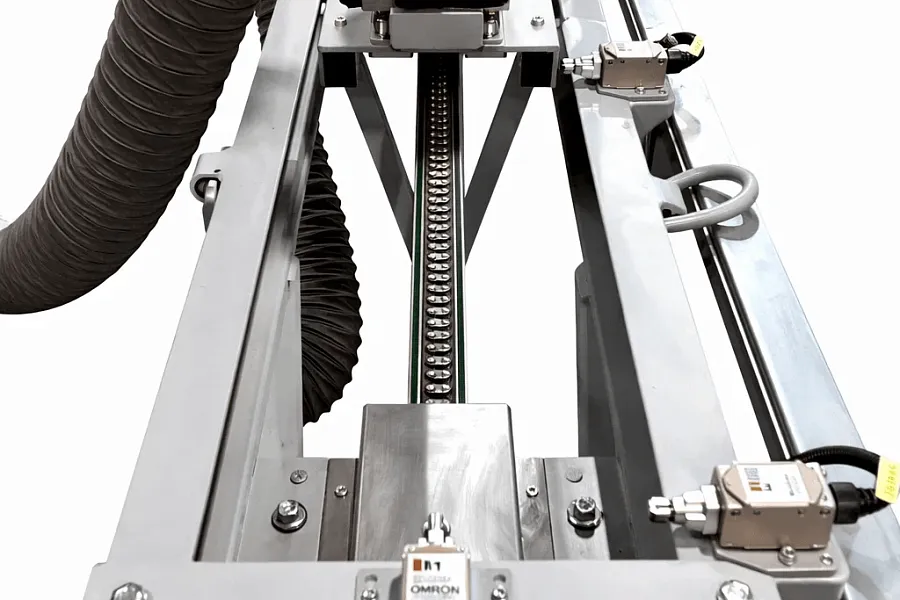

Контроль и безопасность

В состав системы входят контроль воздушного потока, концевые выключатели и аварийный останов. Шкафы управления имеют степень защиты IP54.

Характеристики

  • Источник излучения: лампа ДРТ-1000, 1000 Вт, УФ-диапазон 0,240–0,320 мкм.
  • Режимы работы: ручной и автоматический.
  • Ход каретки: 250 мм.
  • Скорость каретки: регулируемая, 1–5,5 м/с.
  • Электропитание: 380 В, 3 фазы, 50 Гц.
  • Габариты: 5700×950×1300 мм.
  • Масса: до 500 кг.
  • Управление: программируемое реле ПР200 с сенсорным экраном.
  • Шкафы управления: степень защиты IP54.

Преимущества

  • Контролируемое УФ-воздействие лампы ДРТ-1000 на внутреннюю поверхность изделия.
  • Настройка параметров обработки в ручном и автоматическом режимах.
  • Каретка для относительного перемещения изделия и источника излучения.
  • Управление циклом через ПР200 с сенсорным экраном.
  • Контроль воздушного потока, концевые выключатели и аварийный останов.

Применение

  • УФ-обработка внутренних поверхностей полых цилиндрических изделий.
  • Технологические процессы с задаваемыми параметрами УФ-воздействия.
  • Опытно-промышленные работы и производственные операции по ТЗ.
  • Интеграция в производственный процесс при подтверждённой технологической совместимости.
