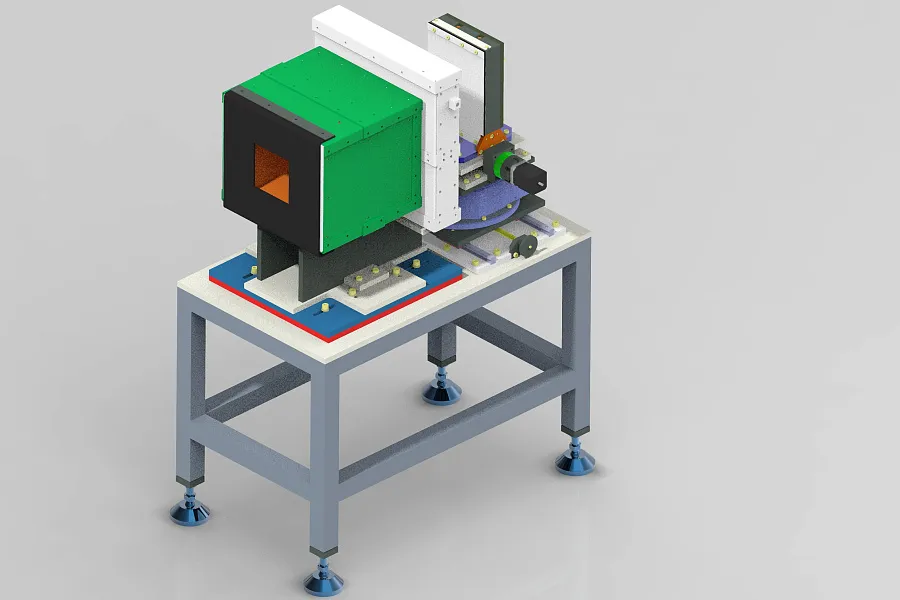

сборка из катушек, окруженных специальным экраном с держателем кристалла

Модуль представляет из себя сборку из катушек, окруженных специальным экраном, и держателя кристалла на юстировочной подставке. С помощью юстировки обеспечивается горизонтирование, линейное и вращательное перемещение кристалла-отражателя. Для стабилизации работы кристалла его температура с высокой точностью поддерживается при помощи радиатора жидкостного охлаждения и внешнего термостата julabo.

Кварцевый кристалл отражатель предназначен для отражения нейтронов с заданной длинной волны, а также с возможностью переворота спина нейтрона на противоположный после отражения от кристалла отражателя.

Угловые положение кристалла отражателя задается при помощи поворотного стола (РТ200) и наклонного модуля собственной разработки. Также предусмотрено передвижение перпендикулярно пучку при помощи линейного модуля в ручном режиме (перемещение 100 мм).

Температурой кристалла можно управлять прокачкой теплоносителя заданной температуры через радиатор при помощи внешнего жидкостного циркуляционного термостата.

Характеристики

  • Стабильность температуры 0.1 градус

  • Точность позиционирования угловая 0.01 градуса

  • Немагнитные материаллы в составе

Преимущества

  • Возможность быстрой замены кристалла без разбора конструкции

  • Высокая точность

  • Компактность

  • Отсутствие аналогов

Применение

Оборудование является частью установки для исследования свойств твердых тел в нейтронном потоке.
