Координатная система перемещения интерактивной панели

Задача проекта

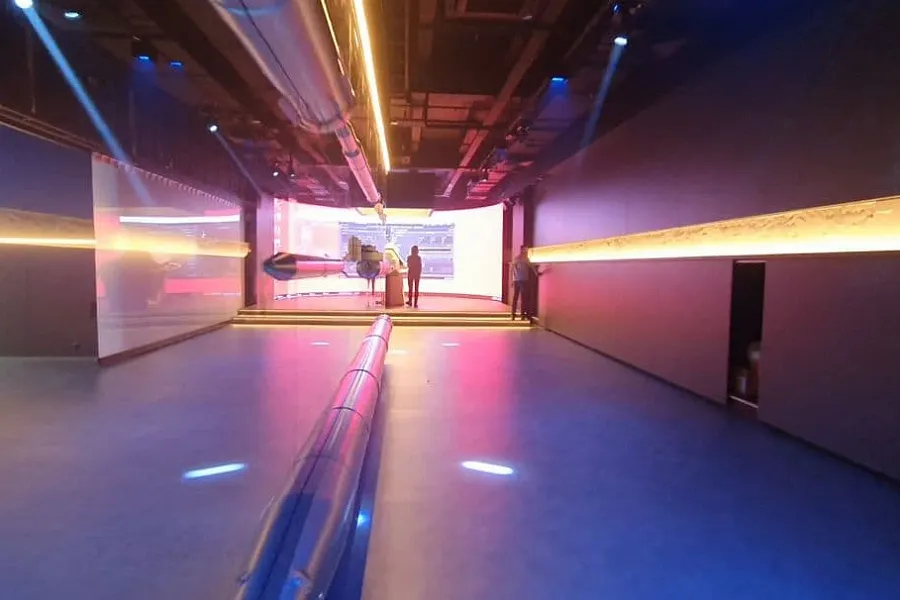

КБ-78 разработало, изготовило и ввело в эксплуатацию координатную систему для перемещения подвесной интерактивной панели и светового оборудования в шоуруме заказчика. Система перемещает оборудование по маршруту до 40 м внутри помещения и поддерживает подвесную нагрузку до 800 кг.

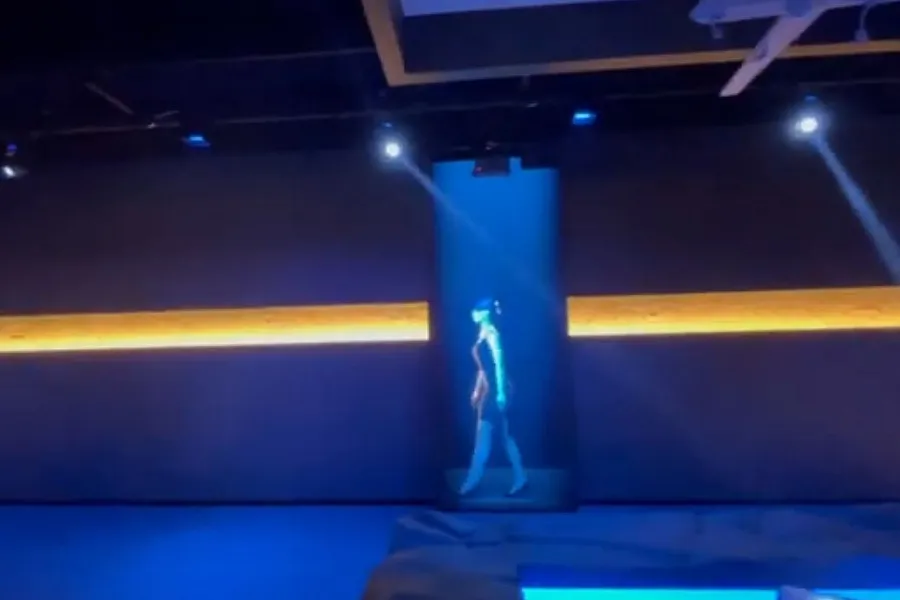

На подвижной системе размещена составная светодиодная панель габаритами 1200 × 3300 мм. Движение панели используется как часть интерактивной экспозиции и сценариев показа.

Кинематическая схема

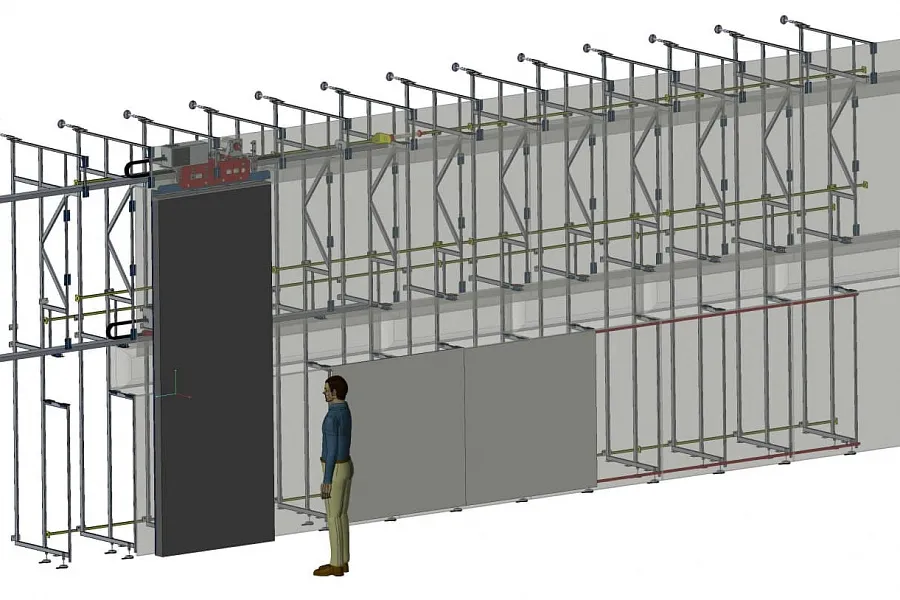

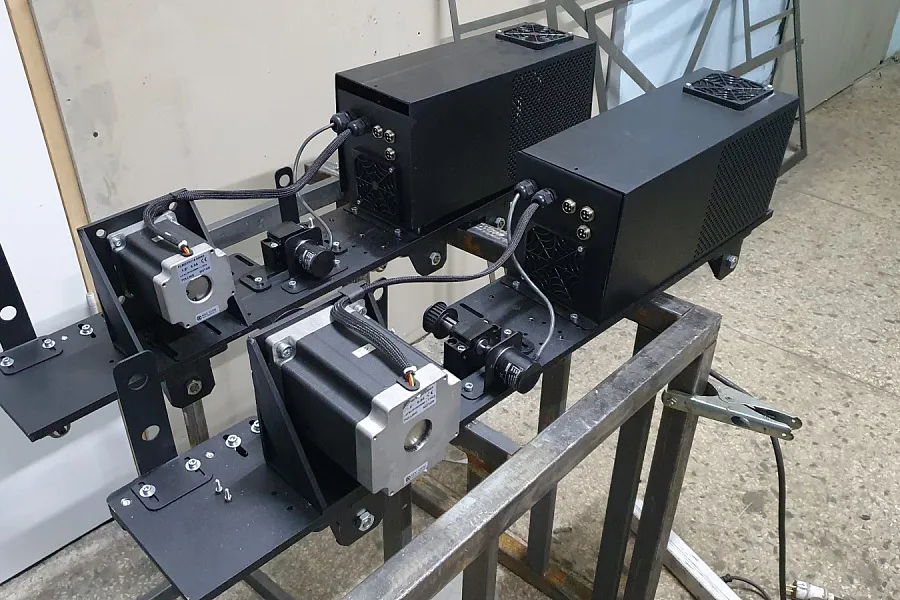

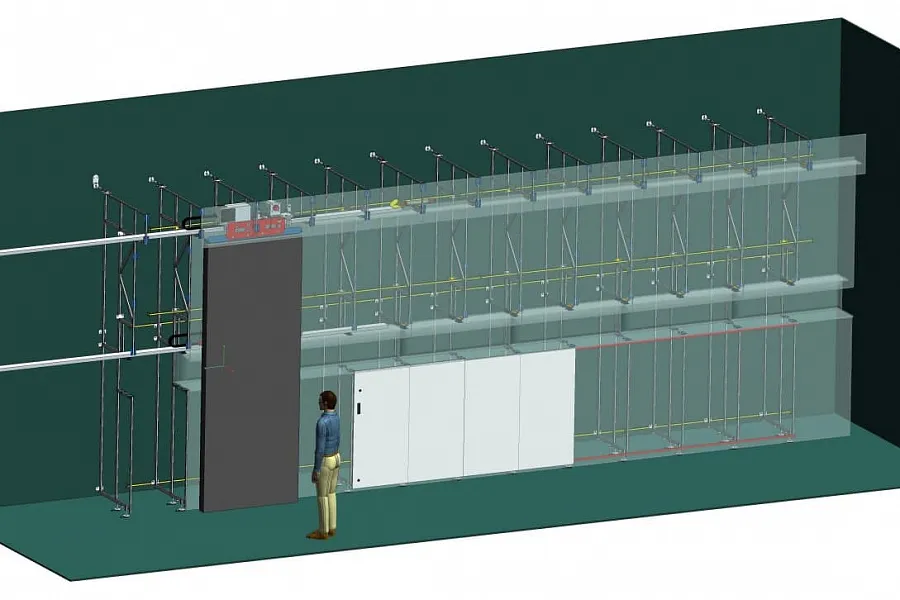

В состав решения входят металлокаркас стены, линейные направляющие, подвижная платформа габаритами 1000 × 300 × 400 мм, юстировочные и вспомогательные элементы. Привод построен на асинхронном мотор-редукторе. Такая компоновка обеспечивает направленное перемещение подвесного оборудования без изменения его рабочего положения.

Управление и безопасность

Система управляется встроенным шкафом управления и подключается по Ethernet. Для эксплуатации предусмотрены средства диагностики и аварийной остановки, а также защитные устройства для предотвращения нештатного перемещения подвесной части.

Рабочие параметры

• длина маршрута перемещения — до 40 м;
• максимальная скорость — 0,25 м/с;
• максимальная масса подвесной части — до 800 кг;
• температура эксплуатации — от +15 до +30 °C.

Применение

Решение подходит для шоурумов, выставочных и конференц-залов, интерактивных музеев, корпоративных презентационных пространств и демонстрационных стендов. Конструкция и система управления проектируются под массу оборудования, геометрию помещения, маршрут и сценарии перемещения.
