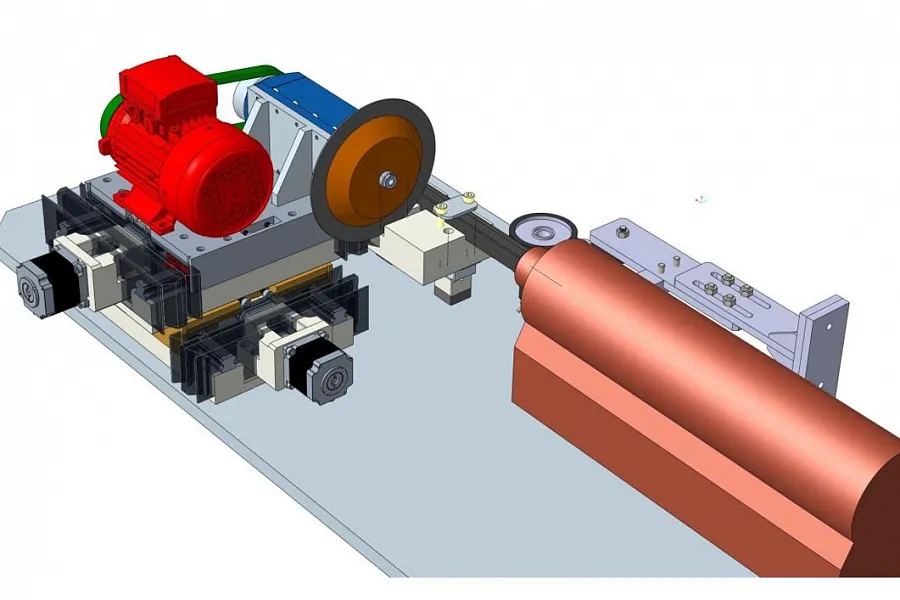

Проект линии механической раскроя углеродных заготовок с профильным резом

Установка предназначена для пошагового процесса резки углеродной заготовки в размер профильной фрезой. Станок позволяет без остановки линии производить раскрой и профилирование длинномерных изделий.
Принцип работы заключается в следующем:

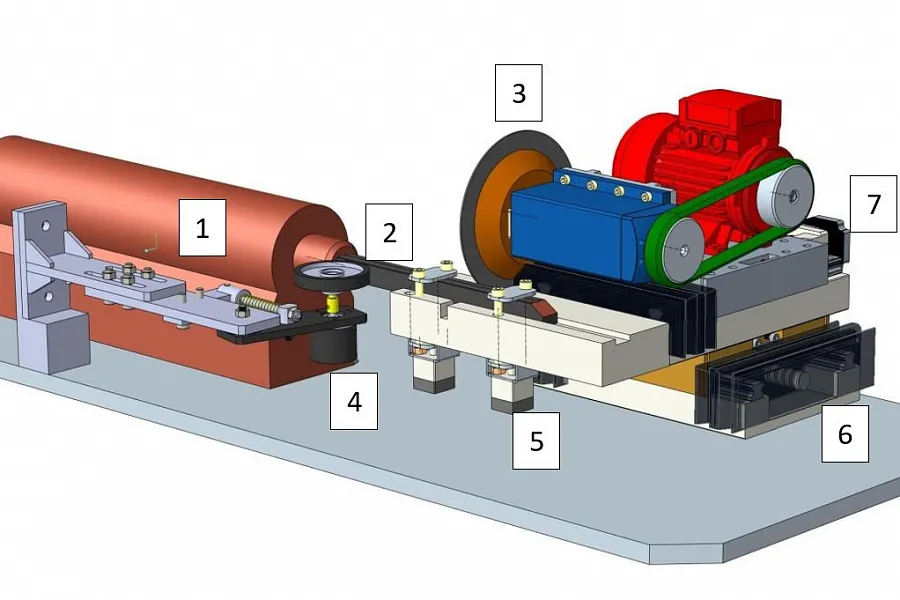

Экструдер 1 подает материал 2 вдоль оси X в зону работы летающей пилы 3. Пила 3 синхронизируясь с измерительным датчиком 4 производит зажим заготовки пневмоцилиндрами 5 и производя одновременное синхронизированные движение вдоль оси заготовки осью 6, делает отрез заготовки требуемой длинны поперечной осью 7. Далее пила отъезжает, пневмоцилиндры разжимаются, пила двигается на заданную длину заготовки и цикл повторяется.

Характеристики

  • Мощность 2 кВт
  • Габаритные размеры 1х1х1 метр
  • Производительность 240 - 800 заготовок в час

Преимущества

  • Профильный раскрой заготовки на одной линии без дополнительных операций
  • Возможность программного изменения длины заготовок
  • Большая производительность за счет профилирования за один рез
  • Малые габариты

Применение

  • Серийное экструзионное производство
  • Литейные производства
