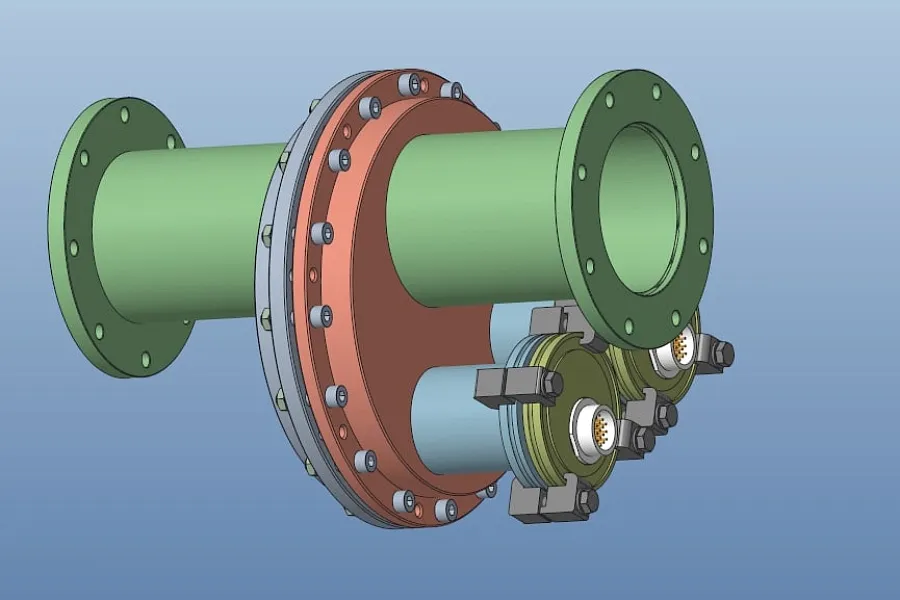

Устройство смены коллиматоров и фильтров для полупроводникового детектора

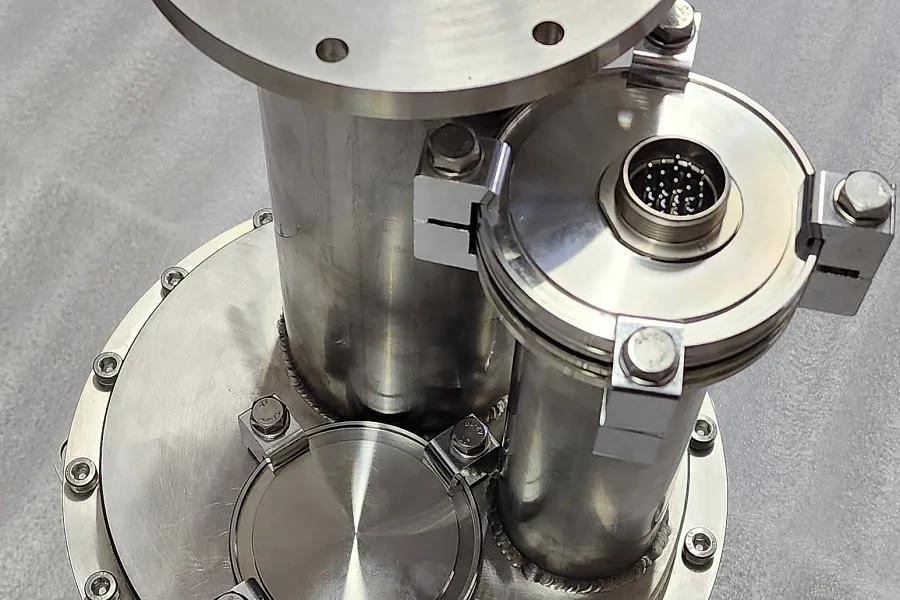

Устройство предназначено для автоматической смены фильтров и коллиматоров перед полупроводниковым детектором рентгеновского излучения в вакуумном измерительном комплексе. Герметичный корпус оснащён вакуумными фланцами ISO-F.
Два независимых шаговых привода через зубчатые передачи выбирают рабочие позиции фильтров и коллиматоров. Восемь посадочных мест позволяют изменять условия регистрации излучения на входе детектора. В состав системы входит отдельный шкаф управления.
Кинематика смены
Два независимых шаговых привода с зубчатыми передачами выбирают рабочие позиции фильтров и коллиматоров.
Работа в вакуумном комплексе
Герметичный корпус и фланцы ISO-F обеспечивают интеграцию устройства в вакуумный тракт измерительного комплекса.
Состав поставки
Устройство содержит восемь посадочных мест под фильтры и коллиматоры и поставляется со шкафом управления.
Исходные данные для проекта
Для адаптации устройства определяют габариты элементов, требуемые позиции, вакуумные интерфейсы и сценарий управления.
- Общий габарит: Ø270×600 мм.
- Масса: 40 кг.
- Посадочные места под фильтры и коллиматоры: 8.
- Материалы: нержавеющая сталь 12Х18Н10Т по ГОСТ 5949-75, бериллиевая бронза.
- Приводы: два независимых шаговых двигателя с зубчатыми передачами.
- Вакуумные интерфейсы: фланцы ISO-F.
- Управление: отдельный шкаф управления.
- Независимая смена фильтров и коллиматоров.
- Восемь посадочных мест.
- Интеграция с вакуумным трактом через ISO-F.
- Управление от отдельного шкафа.
- Выбор фильтров и коллиматоров перед полупроводниковым детектором.
- Настройка условий регистрации рентгеновского излучения.
- Вакуумные измерительные комплексы.
