Станок для изготовления деревянных заглушек из круглого погонажа
КБ-78 спроектировало и изготовило полуавтоматический станок для мебельного производства. Он изготавливает круглые деревянные заглушки из погонажа диаметром 26–28 мм с настраиваемыми диаметром, толщиной и профилем кромки.
Станок для изготовления деревянных заглушек
Станок разработан для выпуска круглых деревянных заглушек (шайб) из круглого погонажа. Оборудование адаптировано под технологию мебельного производства, где требуется воспроизводимое изготовление деталей заданного диаметра, толщины и профиля кромки.
Полуавтоматический цикл

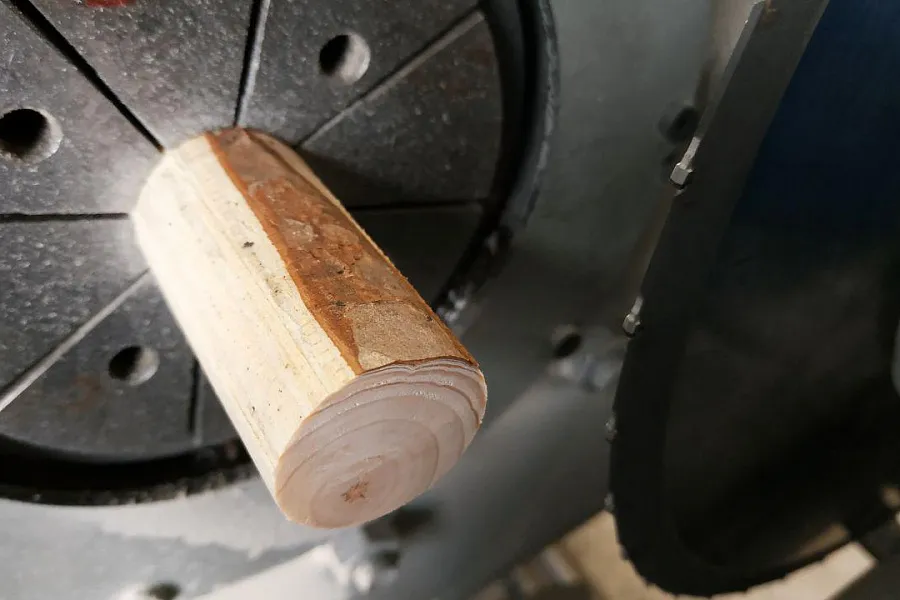

Оператор устанавливает заготовку в подающую часть и запускает цикл. Цанговый зажим фиксирует погонаж, затем система автоматически подаёт его к настраиваемому упору. После обработки станок выполняет шаг подачи для изготовления следующей заглушки; оператор загружает новую заготовку после завершения цикла.
Профильная обработка и отрезка

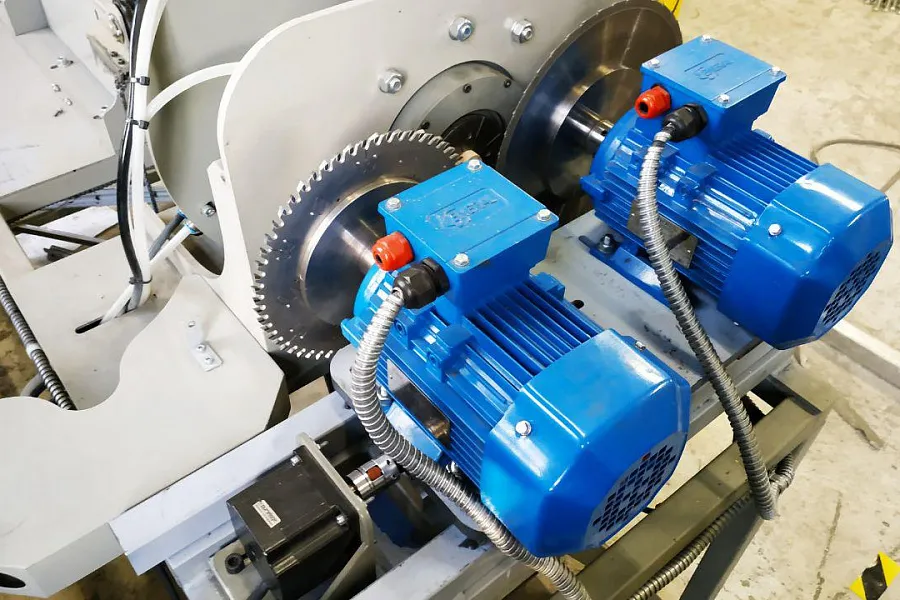

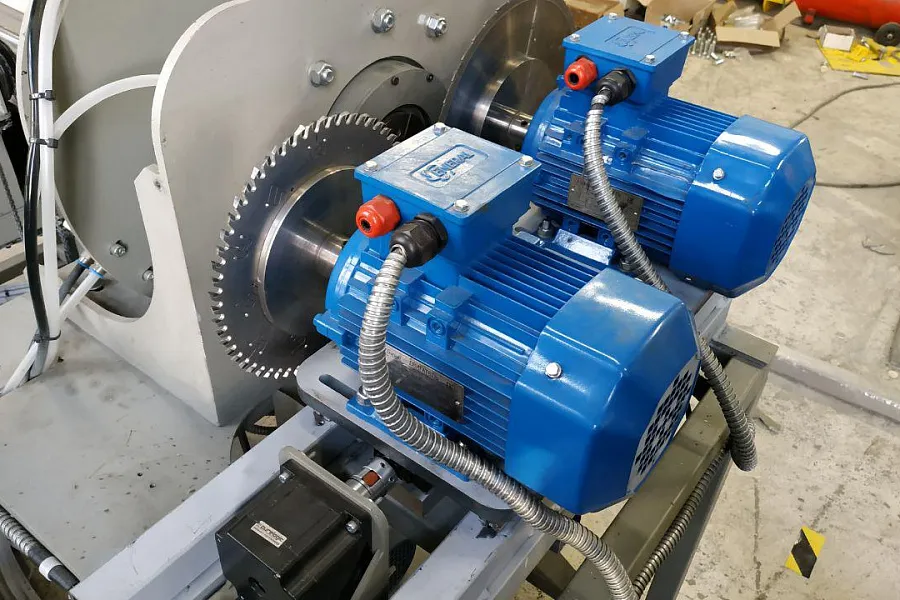

Торцующая фреза формирует заданный профиль кромки и обрабатывает торец заготовки. Затем отрезная фреза отделяет готовую заглушку. Настройка упора, направляющих и режимов резания позволяет задать диаметр и толщину изделия в пределах применяемой оснастки.
Результат проекта

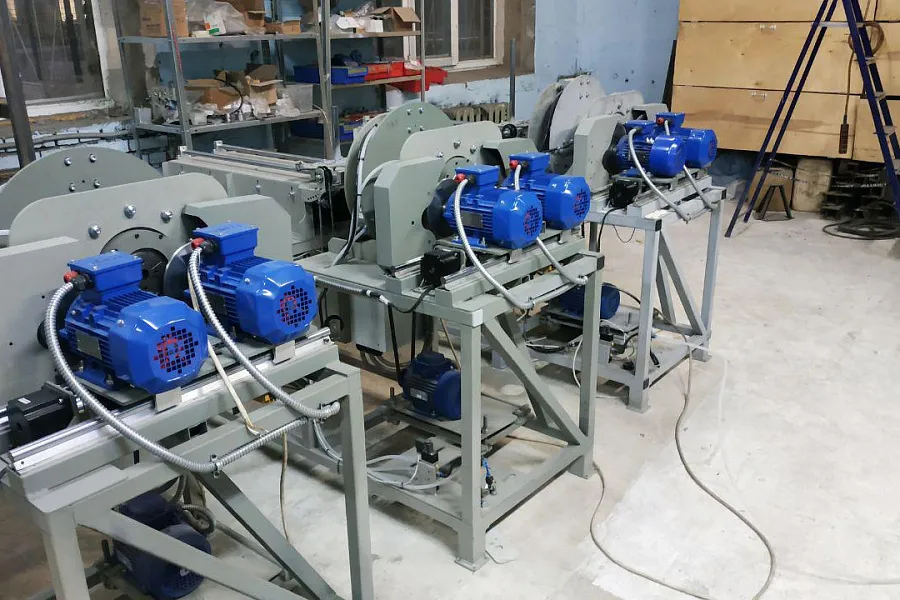

Заказчик получил компактный полуавтоматический станок для изготовления деревянных заглушек из погонажа диаметром 26–28 мм. Оборудование объединяет подачу, фиксацию, профильную обработку и отрезку в одном цикле.
- Тип: полуавтоматический станок.
- Диаметр исходного погонажа: 26–28 мм.
- Настраиваемые параметры: диаметр, толщина и профиль кромки заглушки.
- Габариты установки (Д×Ш×В): 1900×690×1200 мм.
- Скорость вращения отрезных фрез: до 5500 об/мин.
- Скорость вращения заготовки: до 400 об/мин.
- Мощность: 4,5 кВт.
- Напряжение питания: 380 В.

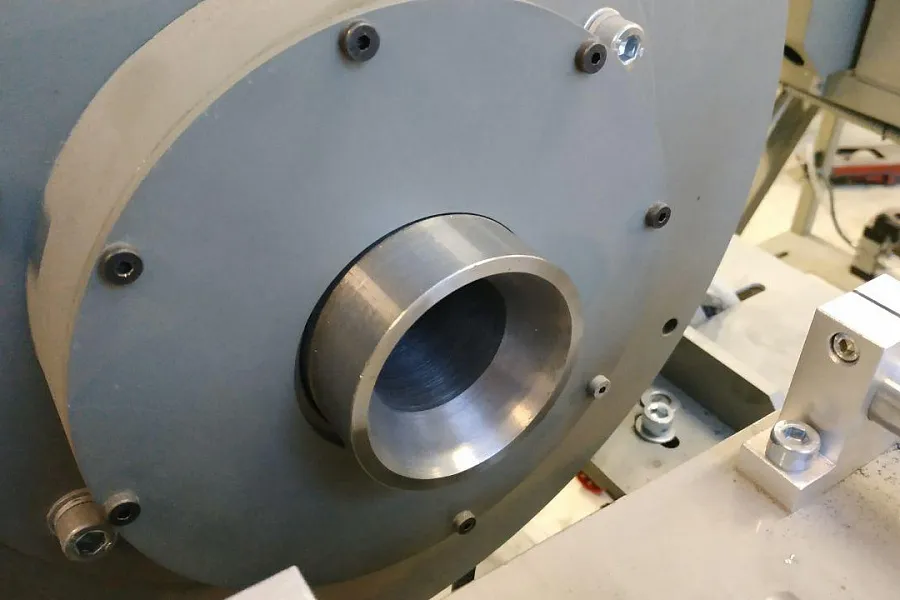

- Цанговый зажим для фиксации круглого погонажа во время обработки.
- Автоматическая подача заготовки до настраиваемого упора.
- Настройка диаметра, толщины и профиля кромки заглушки.
- Профильная обработка и отрезка в одном рабочем цикле.
- Направляющие для стабильного положения режущего инструмента относительно заготовки.
- Мебельное производство.
- Изготовление круглых деревянных заглушек для мебельных и столярных изделий.
- Обработка круглого погонажа диаметром 26–28 мм.
