Установка для монтажа мощных магнитов в корпуса
КБ-78 спроектировало и изготовило промышленную установку для контролируемого монтажа магнитов с усилием отрыва 120–600 кг в корпуса. Вертикальная резьбовая ось, немагнитная чашка и прямой/обратный ход шпинделя обеспечивают плавное примагничивание и извлечение корпуса с установленным магнитом.

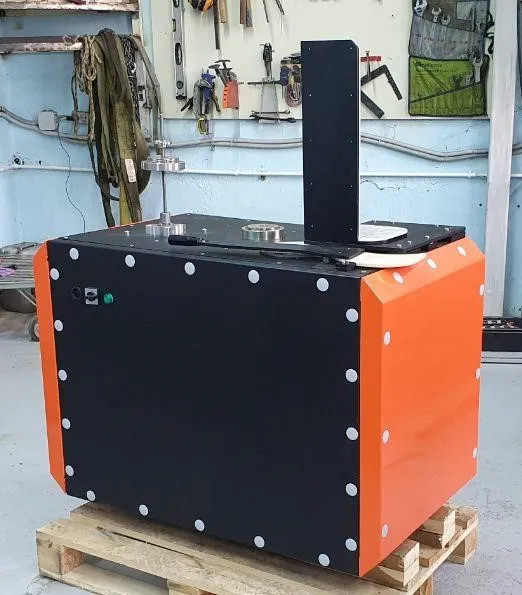

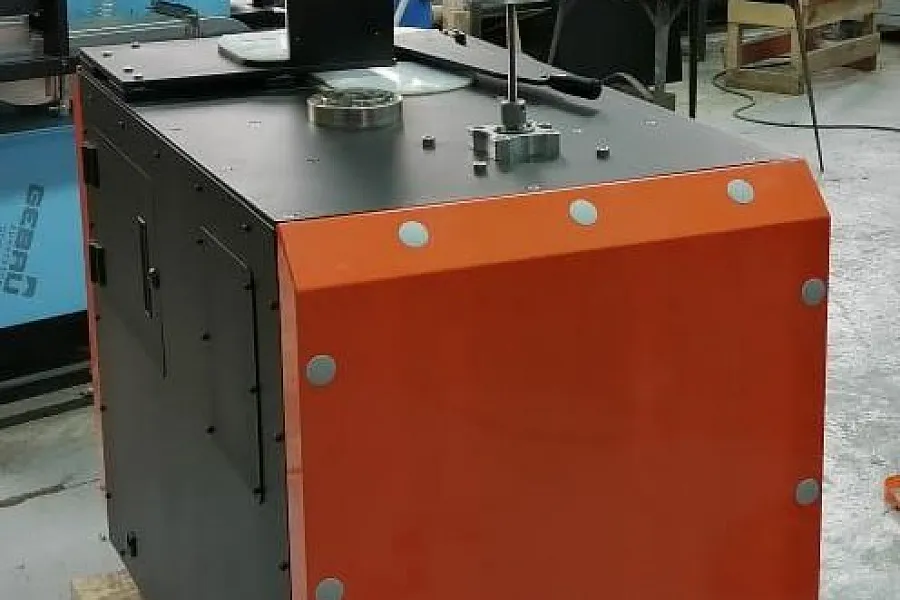

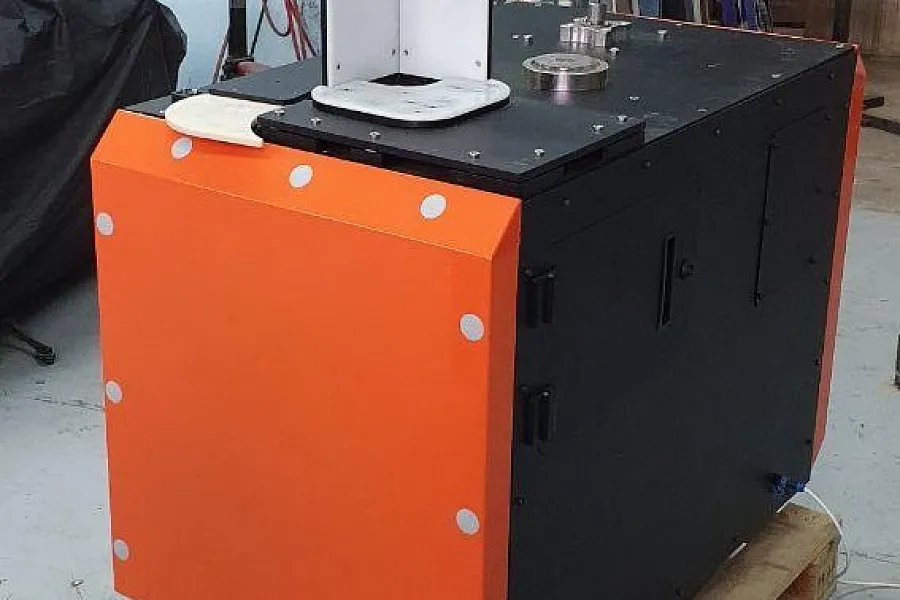

Установка для контролируемого монтажа магнитов
КБ-78 разработало и изготовило промышленную установку для монтажа мощных магнитов в корпуса. Решение воспроизводит технологию заказчика в конструктивном исполнении, рассчитанном на серийную работу оператора.
Принцип работы
На вертикальную резьбовую ось устанавливают оснастку с магнитами. Магнит размещают в тонкой чашке из немагнитного материала, затем на резьбу накручивают корпус изделия. Регулируемая скорость вращения позволяет плавно сблизить магнит и корпус, чтобы уменьшить риск удара, скола или разрушения хрупкого магнита.
После примагничивания оператор включает реверс шпинделя и выкручивает корпус уже с установленным внутри магнитом. Цикл выполняется вручную: оператор запускает шпиндель в прямом или обратном направлении.
Оснастка и адаптация под изделие
Конструкцию и оснастку подбирают под переданные типоразмеры магнитов и корпусов. Установка рассчитана на работу с магнитами, имеющими усилие отрыва 120–600 кг. Немагнитная чашка и контактные элементы исключают нежелательное притяжение магнита к элементам установки и защищают поверхности деталей.
Результат проекта
Заказчик получил промышленный вариант ранее отработанной технологии: с металлическим корпусом, электроприводом шпинделя, реверсом и управляемым темпом монтажа. Решение делает операцию установки магнита воспроизводимой и безопасной для оператора и изделия.
- Управление: ручной запуск шпинделя в прямом и обратном направлении.
- Встроенный двигатель с регулировкой скорости вращения.
- Редуктор: 1:4.
- Питание: 220 В, 50/60 Гц.
- Потребляемая мощность: до 0,5 кВт.
- Диапазон магнитов: усилие отрыва 120–600 кг.
- Рабочая схема: вертикальная резьбовая ось, сменная оснастка, немагнитная чашка.
- Габариты: глубина до 800 мм, ширина до 1200 мм, высота до 1400 мм.
- Масса: до 200 кг.
- Плавное примагничивание магнита к корпусу с регулируемой скоростью вращения.
- Немагнитная чашка и защитные контактные элементы для сохранности магнита и корпуса.
- Прямой и обратный ход шпинделя для выполнения монтажа и извлечения корпуса.
- Оснастка под согласованные типоразмеры магнитов и корпусов.
- Установка применяется при производстве изделий, где требуется контролируемо установить мощный магнит в корпус: магнитных узлов, креплений и специализированного оборудования.
