Серийный окрасочный станок для рулонного материала

Назначение серийного станка

Окрасочный станок предназначен для автоматического окрашивания рулонной тканеподобной основы или сетки полимерным покрытием. Оборудование обеспечивает подачу полотна, его натяжение, нанесение покрытия и перемотку в едином технологическом цикле.

Конструкция окрасочного станка

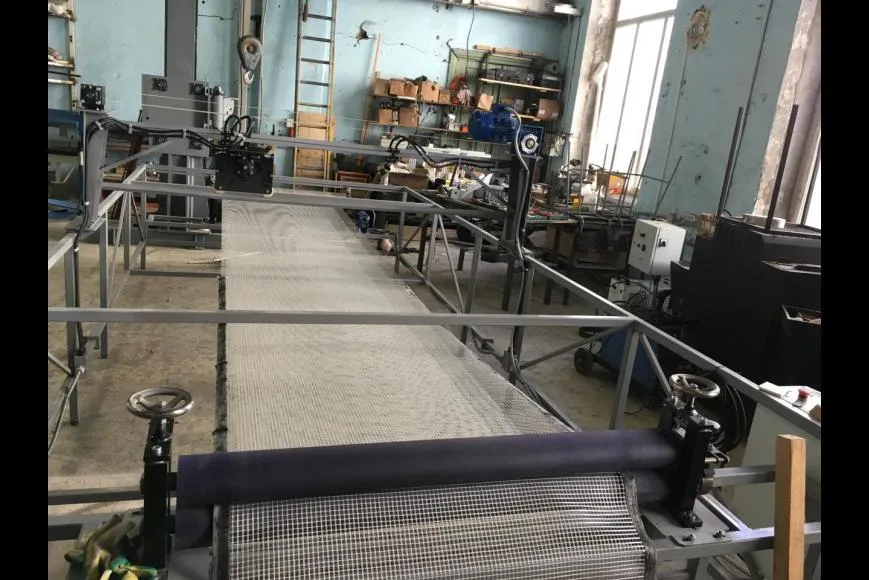

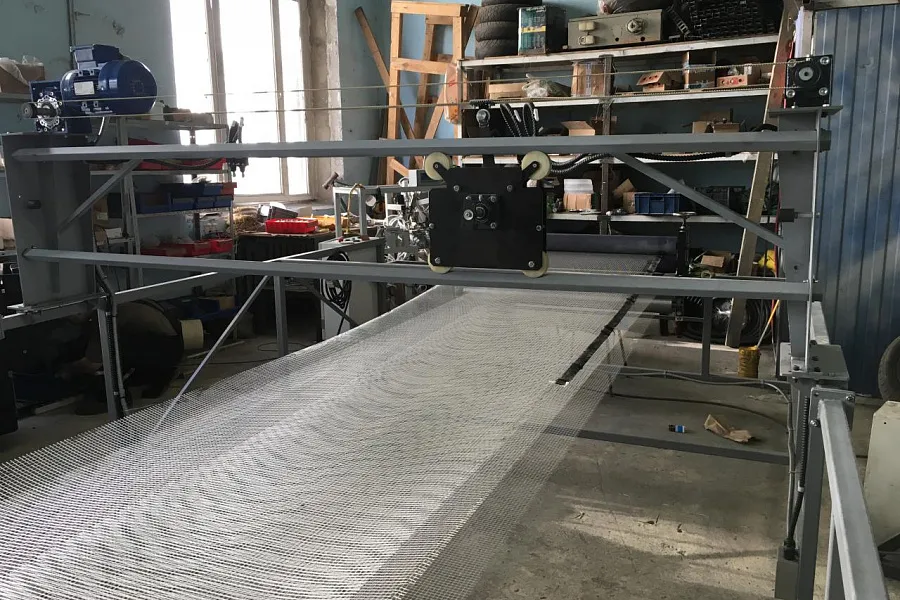

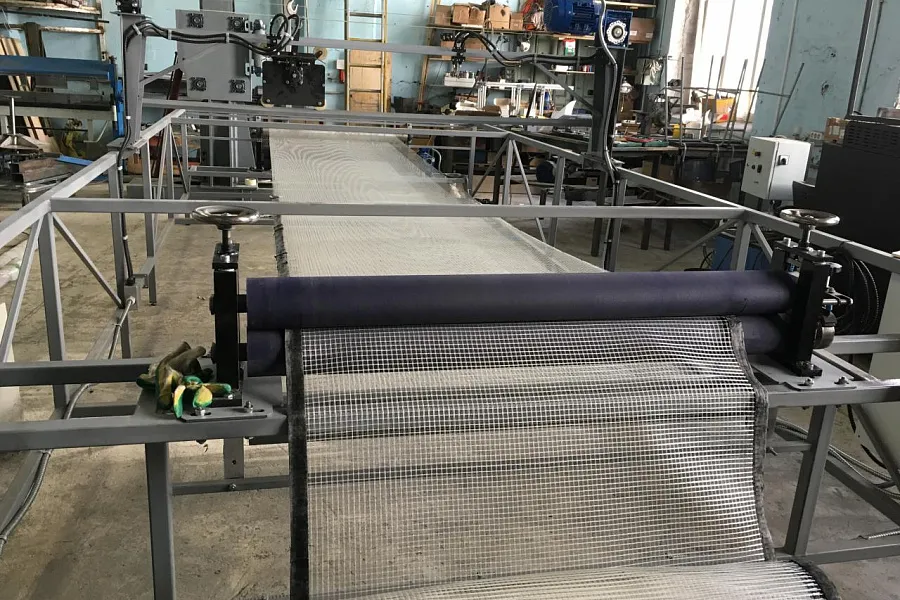

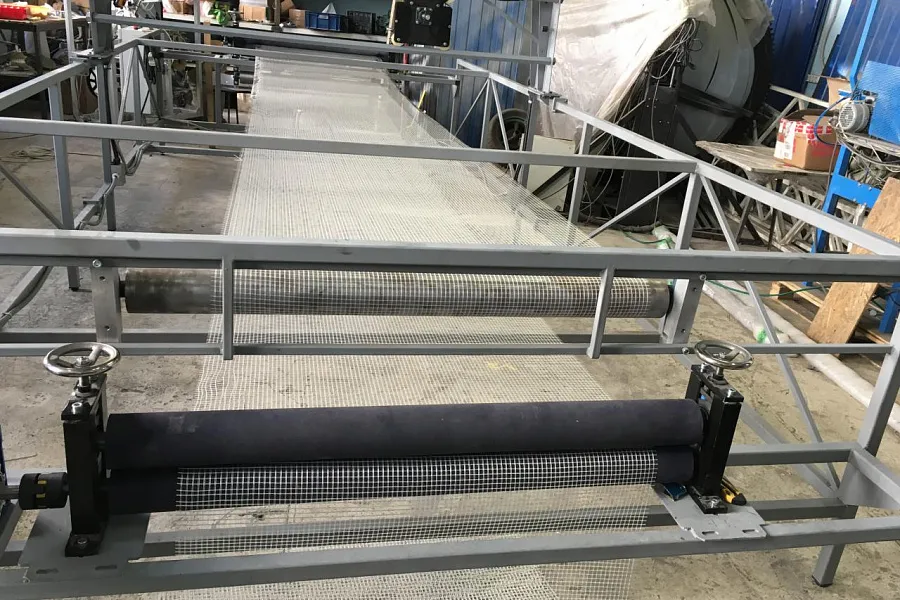

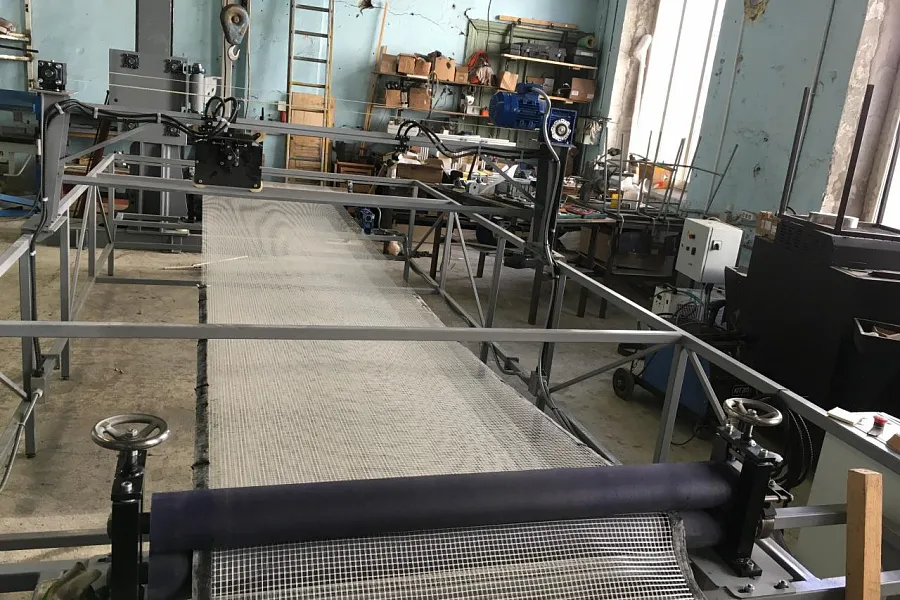

В состав оборудования входят узлы размотки и перемотки рулона, приводные и тормозные ролики для формирования натяжения, а также подвижная платформа с окрасочным пистолетом над рабочей зоной. Регулируемый зазор прижимных валов позволяет настроить тракт под толщину обрабатываемого материала.

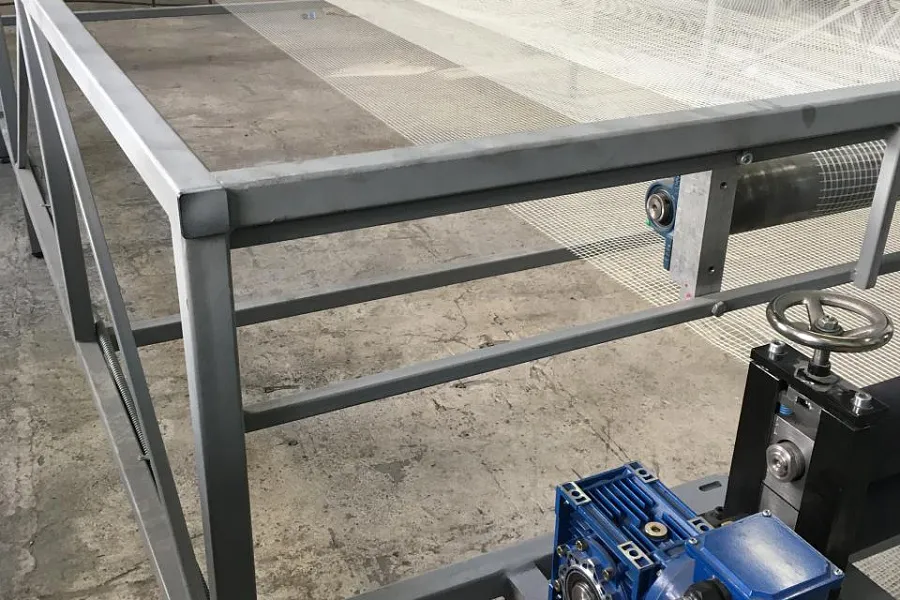

Приводы перемещения полотна и окрасочного пистолета работают согласованно. Оператор задаёт рабочие скорости, после чего система поддерживает автоматический цикл окрашивания и перемотки.

Технические параметры

• ширина рулонного материала — до 1,2 м;
• толщина материала — 0,13 мм;
• скорость перемещения окрасочного пистолета — до 4 м/с;
• скорость движения материала — до 2 м/с;
• габариты — 5,8 × 2,5 × 1,8 м;
• масса — 600 кг.

Эксплуатация

Станок поставляется как готовое серийное оборудование для окрашивания рулонного материала. Настройка зазора прижимных валов и рабочих скоростей выполняется с учётом параметров используемой основы или сетки.

Вопросы по оборудованию

Для каких материалов рассчитан станок?

Серийное исполнение предназначено для рулонной тканеподобной основы или сетки толщиной 0,13 мм и шириной до 1,2 м.

Как обеспечивается равномерность обработки полотна?

Подача материала и перемещение окрасочного пистолета синхронизированы. Приводные и тормозные ролики формируют натяжение полотна в технологическом тракте.

Что регулируется при работе?

Оператор задаёт рабочие скорости подачи материала и движения пистолета, а также регулирует зазор прижимных валов под толщину материала.
