Консольный электрический выдвижной кран для вагонов

Кран для загрузки и выгрузки вагонов

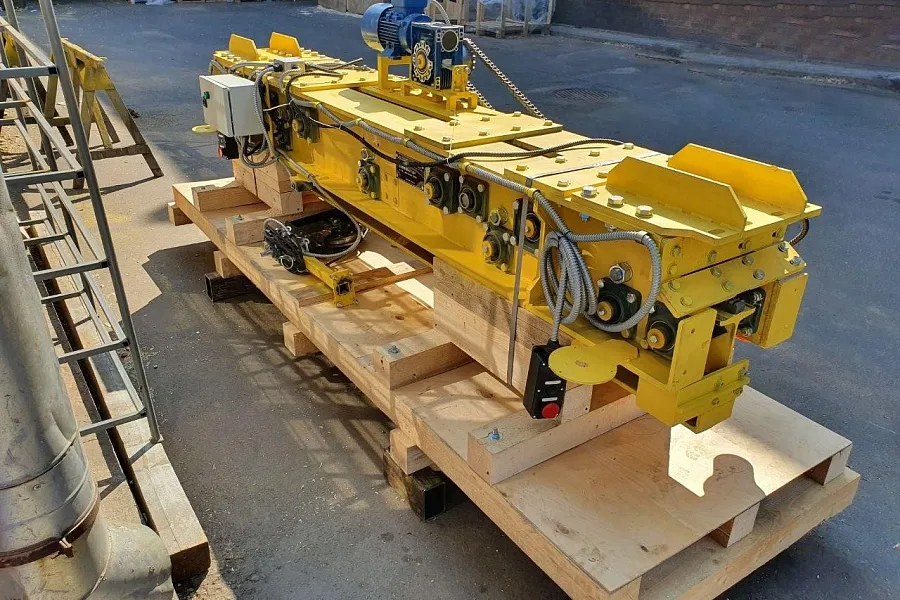

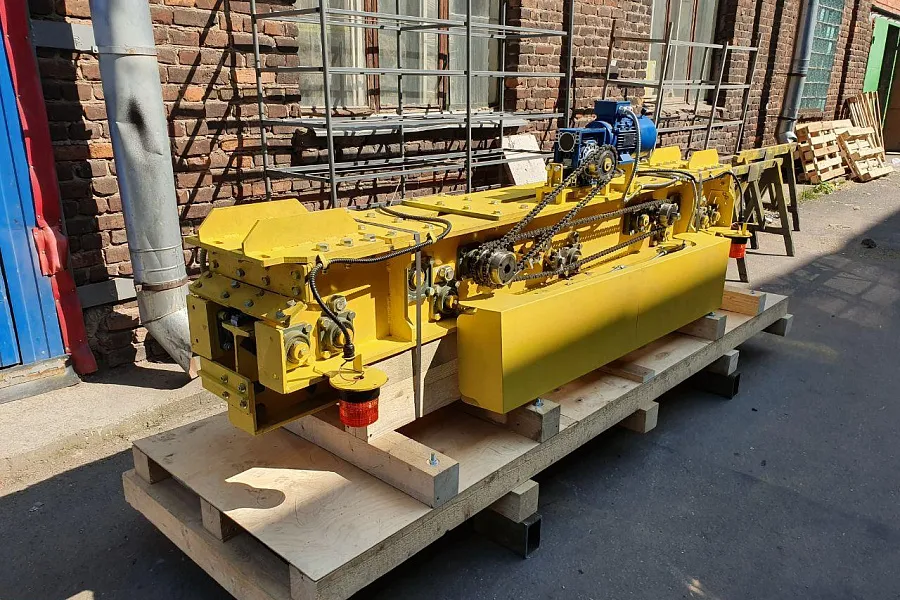

КБ-78 спроектировало и изготовило консольный электрический стационарный выдвижной кран для установки в пассажирский или багажный вагон. Оборудование предназначено для загрузки и выгрузки багажа, тары и других грузов массой до 2 000 кг.

Работа в транспортном положении

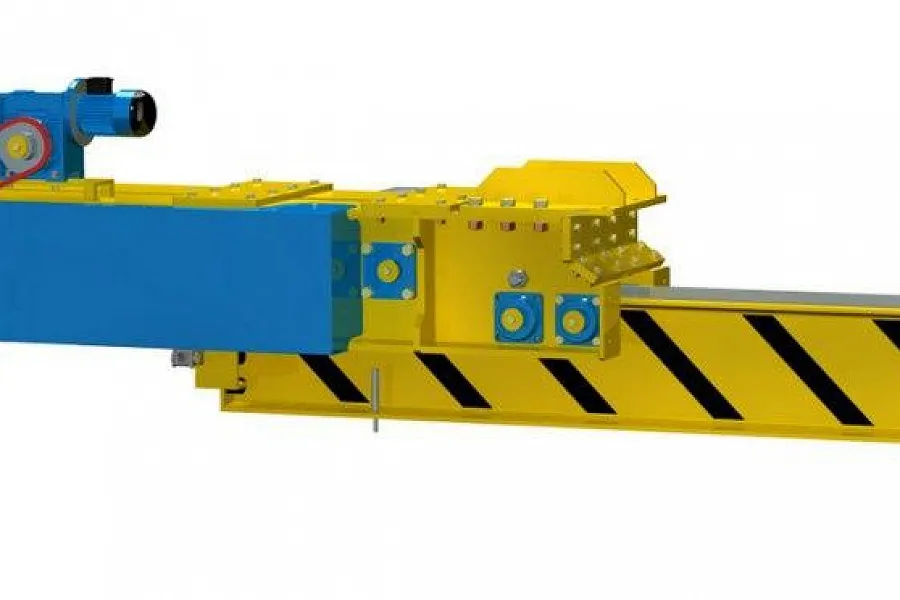

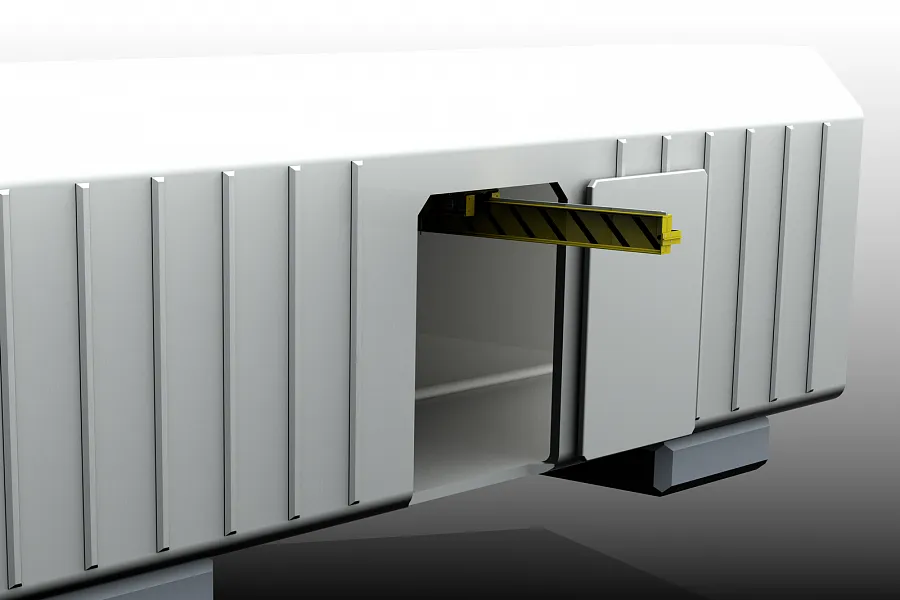

В нерабочем состоянии конструкция располагается внутри вагона и не выходит за его внешние габариты. Подвижная стрела выдвигается в обе боковые стороны; максимальный вылет крюка составляет 1 400 мм. На странице также сохранён согласованный диапазон перемещения груза 5,8 м. Высота подъёма груза от пола вагона составляет 750 мм, до уровня земли — 1 500 мм.

Привод и безопасность

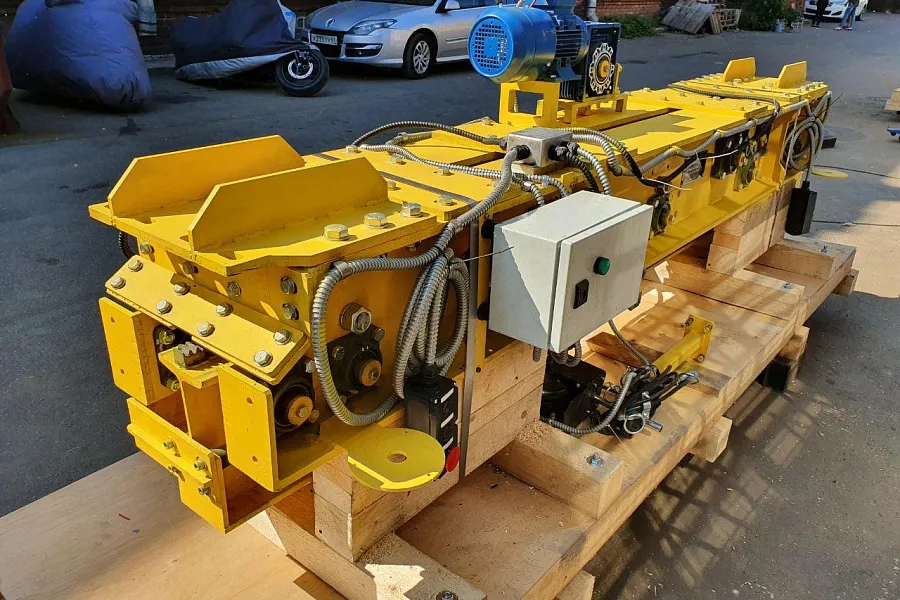

Кран управляется с одного пульта на гибком кабеле; на пульте предусмотрена кнопка аварийного останова. Электромеханические ограничители останавливают стрелу в крайних положениях, а выключатели у закрытых дверей вагона предотвращают движение стрелы в их сторону. Тормоза груза и подвижных частей обеспечивают останов в любом положении при отключении питания или аварийной остановке.

Эксплуатация и обслуживание

Кран выполнен для эксплуатации в умеренном климате: от −50 до +45 °C, климатическое исполнение У1 по ГОСТ 15150. Степень защиты крана и пульта управления — IP55. При отсутствии электропитания подвижную балку и стрелу можно вернуть в транспортное положение вручную, без разборки конструкции. Узлы, требующие обслуживания, доступны для осмотра и ремонта.

Комплект поставки и документация

В комплект входят выдвижной кран, пульт на гибком кабеле, пульт электрооборудования, захват для груза, две роликовые подъёмные опоры, комплект ЗИП и документация. Для изделия подготовлены чертежи, электрические схемы, расчёты прочности, эксплуатационная и ремонтная документация, а также протоколы испытаний. Кран имеет сертификат соответствия.
