Двухплоскостная роликоправильная машина для медной шины
от3 600 000 ₽

Тип устройства: каландр с механизмом протяжки проводника через распрямляющие группы роликов.

Устройство предназначено для выпрямления проводника (медной шины), подаваемого с бухты. Выпрямление шины нужно для использования проводника в дальнейших циклах производства.

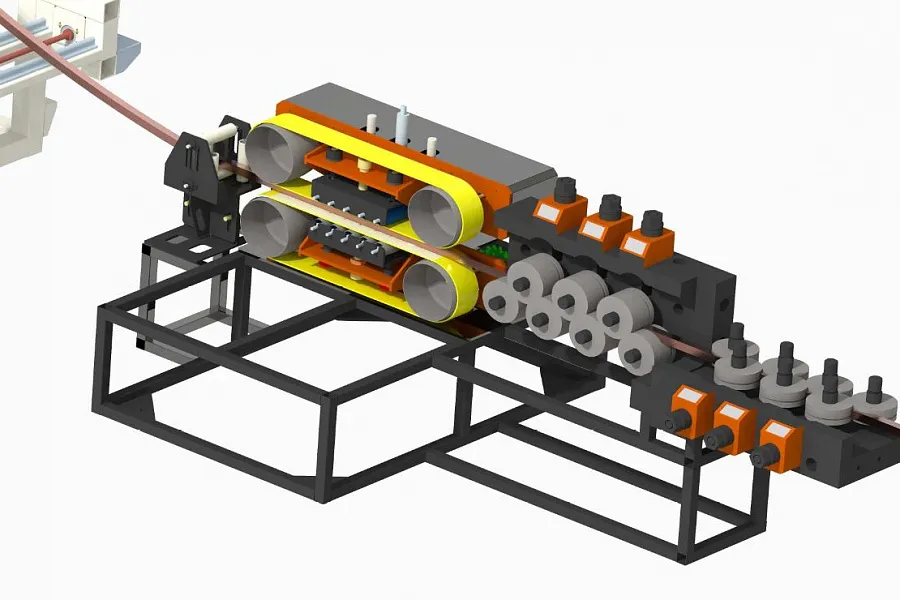

Устройство состоит из гусеничного протяжного устройства с мягкими вставками и пружинным поджимом и группы правильных роликов. Шина подается через ролики и тянется гусеничным устройством с большой площадью контакта. Площадь контакта требуется для распределения давления и исключения повреждения проводника при протяжке.

Характеристики

  • Диапазон регулировки распрямляющих роликов под сечение проводника: 10…40 мм по вертикали, 10…40 мм по горизонтали;

  • Материал для обработки: Медь, бронза, алюминий, труба из нержавеющей стали с толщинами стенок не более 5 мм;

  • Точность выпрямления проводника: +/-5 мм на 1000 м;

  • Наличие трехроликового формирователя радиуса на выходе с устройства: да;

  • Обеспечение поджима механизма протяжки для сохранения требуемого трения по мере износа фрикционных накладок: да;

  • Регулировка положения распрямляющих групп роликов по мере износа роликов: да;

  • Скорость протяжки проводника: 0…10 м/мин;

  • Метод регулировки скорости: ручной — посредством частотного преобразователя; дистанционный — аналоговый интерфейс 4…20 мА или 0…10 В;

  • Питание: 220 В, 50 Гц;

  • Предельные деформации проводника, которые требуется распрямить: перекручивание (погрешность типа «винт») до 60 град/м; изгиб — на длине до 100 мм;

  • Конструкцию устройства распрямительного согласовать с Заказчиком перед началом изготовления;

  • Исходный вид поставочной длины проводника: в виде барабанов на деревянных шпулях.

Преимущества

  • Российское производство;

  • Регулируемое расстояние между гусеницами;

  • Пружинный поджим.

Применение

  • Выпрямление проводников и проката для последующих циклов производства;

  • Сверхпроводники и магниты.
